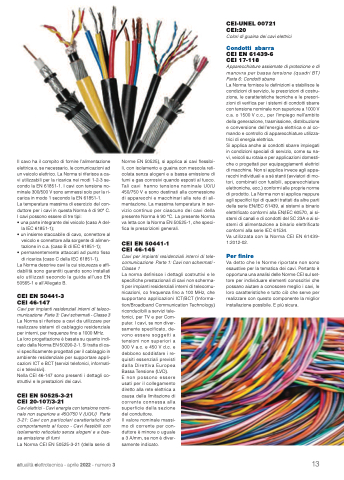

Il cavo ha il compito di fornire l’alimentazione elettrica e, se necessario, le comunicazioni ad un veicolo elettrico. La Norma si riferisce a ca- vi utilizzabili per la ricarica nei modi 1-2-3 se- condo la EN 61851-1. I cavi con tensione no- minale 300/500 V sono ammessi solo per la ri- carica in modo 1 secondo la EN 61851-1.
La temperatura massima di esercizio del con- duttore per i cavi in questa Norma è di 90° C. I cavi possono essere di tre tipi:
• una parte integrante dei veicolo (caso A del-
la IEC 61851-1);
• un insieme staccabile di cavo, connettore al
veicolo e connettore alla sorgente di alimen-
tazione in c.a. (caso B di IEC 61851-1);
• permanentemente attaccati ad punto fisso
di ricarica (caso C della IEC 61851-1).
La Norma descrive cavi la cui sicurezza e affi- dabilità sono garantiti quando sono installati e/o utilizzati secondo la guida all’uso EN 50565-1 e all’Allegato B.
CEI EN 50441-3
CEI 46-147
Cavi per impianti residenziali interni di teleco- municazione Parte 3: Cavi schermati - Classe 3 La Norma si riferisce a cavi da utilizzare per realizzare sistemi di cablaggio residenziale per interni, per frequenze fino a 1000 MHz. La loro progettazione è basata su quanto indi- cato dalla Norma EN 50290-2-1. Si tratta di ca- vi specificamente progettati per il cablaggio in ambiente residenziale per supportare appli- cazioni ICT e BCT (servizi telefonici, informati- ci e televisivi).
Nella CEI 46-147 sono presenti i dettagli co- struttivi e le prestazioni dei cavi.
CEI EN 50525-3-21
CEI 20-107/3-21
Cavi elettrici - Cavi energia con tensione nomi- nale non superiore a 450/750 V (U0/U) Parte 3-21: Cavi con particolari caratteristiche di comportamento al fuoco - Cavi flessibili con isolamento reticolato senza alogeni e a bas- sa emissione di fumi
La Norma CEI EN 50525-3-21 (della serie di
Norme EN 50525), si applica ai cavi flessibi- li, con isolamento e guaina con mescola reti- colata senza alogeni e a bassa emissione di fumi e gas corrosivi quando esposti al fuoco. Tali cavi hanno tensione nominale U0/U 450/750 V e sono destinati alla connessione di apparecchi e macchinari alla rete di ali- mentazione. La massima temperatura in ser- vizio continuo per ciascuno dei cavi della presente Norma è 90 °C. La presente Norma va letta con la Norma EN 50525-1, che speci- fica le prescrizioni generali.
CEI EN 50441-1
CEI 46-145
Cavi per impianti residenziali interni di tele- comunicazione Parte 1: Cavi non schermati - Classe 1
La norma definisce i dettagli costruttivi e le specifiche prestazionali di cavi non scherma- ti per impianti residenziali interni di telecomu- nicazioni, co frequenza fino a 100 MHz, che supportano applicazioni ICT/BCT (Informa- tion/Broadband Communication Technology) riconducibili a servizi tele-
fonici, per TV e per Com-
puter. I cavi, se non diver-
samente specificato, de-
vono essere soggetti a
tensioni non superiori a
300 V a.c. e 450 V d.c. e
debbono soddisfare i re-
quisiti essenziali previsti
dalla Direttiva Europea
Bassa Tensione (LVD).
E non possono essere
usati per il collegamento
diretto alla rete elettrica a
causa della limitazione di
corrente connessa alla
superficie della sezione
del conduttore.
Il valore nominale massi-
mo di corrente per con-
duttore è minore o uguale
a 3 A/mm, se non è diver-
samente indicato.
CEI-UNEL 00721 CEI:20
Colori di guaina dei cavi elettrici
Condotti sbarra
CEI EN 61439-6
CEI 17-118
Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) Parte 6: Condotti sbarre
La Norma fornisce le definizioni e stabilisce le condizioni di servizio, le prescrizioni di costru- zione, le caratteristiche tecniche e le prescri- zioni di verifica per i sistemi di condotti sbarre con tensione nominale non superiore a 1000 V c.a. o 1500 V c.c., per l’impiego nell’ambito della generazione, trasmissione, distribuzione e conversione dell’energia elettrica e al co- mando e controllo di apparecchiature utilizza- trici di energia elettrica.
Si applica anche ai condotti sbarre impiegati in condizioni speciali di servizio, come su na- vi, veicoli su rotaia e per applicazioni domesti- che o progettati per equipaggiamenti elettrici di macchine. Non si applica invece agli appa- recchi individuali e a sé stanti (avviatori di mo- tori, combinati con fusibili, apparecchiature elettroniche, ecc.) conformi alle proprie norme di prodotto. La Norma non si applica neppure agli specifici tipi di quadri trattati da altre parti della serie EN/IEC 61439, ai sistemi a binario elettrificato conformi alla EN/IEC 60570, ai si- stemi di canali e di condotti del SC 23A e ai si- stemi di alimentazione a binario elettrificato conformi alla serie IEC 61534.
Va utilizzata con la Norma CEI EN 61439- 1:2012-02.
Per finire
Va detto che le Norme riportate non sono esaustive per la tematica dei cavi. Pertanto è opportuna una analisi delle Norme CEI sul set- tore per individuare elementi conoscitivi che possano aiutare a conoscere meglio i cavi, le loro caratteristiche e tutto ciò che serve per realizzare con questo componente la miglior installazione possibile. E più sicura.
