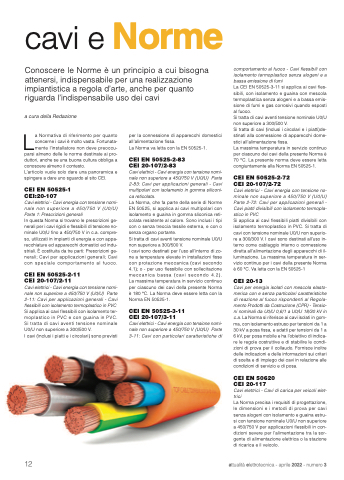

cavi e Norme
Conoscere le Norme è un principio a cui bisogna attenersi, indispensabile per una realizzazione impiantistica a regola d’arte, anche per quanto riguarda l’indispensabile uso dei cavi
comportamento al fuoco - Cavi flessibili con isolamento termoplastico senza alogeni e a bassa emissione di fumi
La CEI EN 50525-3-11 si applica ai cavi fles- sibili, con isolamento e guaina con mescola termoplastica senza alogeni e a bassa emis- sione di fumi e gas corrosivi quando esposti al fuoco.
Si tratta di cavi aventi tensione nominale U0/U non superiore a 300/500 V.
Si tratta di cavi (inclusi i circolari e i piatti)de- stinati alla connessione di apparecchi dome- stici all’alimentazione fissa.
La massima temperatura in servizio continuo per ciascuno dei cavi della presente Norma è 70 °C. La presente norma deve essere letta congiuntamente alla Norma EN 50525-1.
CEI EN 50525-2-72
CEI 20-107/2-72
Cavi elettrici - Cavi energia con tensione no- minale non superiore a 450/750 V (U0/U) Parte 2-72: Cavi per applicazioni generali - Cavi piatti divisibili con isolamento termopla- stico in PVC
Si applica ai cavi flessibili piatti divisibili con isolamento termoplastico in PVC. Si tratta di cavi con tensione nominale U0/U non superio- re a 300/300 V. I cavi sono destinati all’uso in- terno come cablaggio interno o connessione diretta all’alimentazione degli apparecchi di il- luminazione. La massima temperatura in ser- vizio continuo per i cavi della presente Norma è 60 °C. Va letta con la EN 50525-1
CEI 20-13
Cavi per energia isolati con mescola elasto- merica con e senza particolari caratteristiche di reazione al fuoco rispondenti al Regola- mento Prodotti da Costruzione (CPR) - Tensio- ni nominali da U0/U 0,6/1 a U0/U 18/30 kV in c.a. La Norma si riferisce ai cavi isolati in gom- ma, con isolamento estruso per tensioni da 1 a 30 kV a posa fissa, e adatti per tensioni da 1 a 6 kV, per posa mobile e ha l’obiettivo di indica- re le regole costruttive e di stabilire le condi- zioni di prova per il collaudo. Fornisce inoltre delle indicazioni e delle informazioni sui criteri di scelta e di impiego dei cavi in relazione alle condizioni di servizio e di posa.
CEI EN 50620
CEI 20-117
Cavi elettrici - Cavi di carica per veicoli elet- trici
La Norma precisa i requisiti di progettazione, le dimensioni e i metodi di prova per cavi senza alogeni con isolamento e guaina estru- si con tensione nominale U0/U non superiore a 450/750 V per applicazioni flessibili in con- dizioni severe per l’alimentazione tra la sor- gente di alimentazione elettrica o la stazione di ricarica e il veicolo.
a cura della Redazione
La Normativa di riferimento per quanto concerne i cavi è molto vasta. Fortunata- mente l’installatore non deve preoccu-
parsi almeno delle le norme destinate ai pro- duttori, anche se una buona cultura obbliga a conoscere almeno il contesto.
L’articolo vuole solo dare una panoramica e spingere a dare uno sguardo al sito CEI.
CEI EN 50525-1
CEI:20-107
Cavi elettrici - Cavi energia con tensione nomi- nale non superiore a 450/750 V (U0/U) Parte 1: Prescrizioni generali
In questa Norma si trovano le prescrizioni ge- nerali per i cavi rigidi e flessibili di tensione no- minale U0/U fino a 450/750 V in c.a. compre- so, utilizzati in impianti di energia e con appa- recchiature ed apparecchi domestici ed indu- striali. È costituita da tre parti: Prescrizioni ge- nerali; Cavi per applicazioni generali; Cavi con speciale comportamento al fuoco.
CEI EN 50525-2-11
CEI 20-107/2-11
Cavi elettrici - Cavi energia con tensione nomi- nale non superiore a 450/750 V (U0/U) Parte 2-11: Cavi per applicazioni generali - Cavi flessibili con isolamento termoplastico in PVC Si applica ai cavi flessibili con isolamento ter- moplastico in PVC e con guaina in PVC. Si tratta di cavi aventi tensione nominale U0/U non superiore a 300/500 V.
I cavi (inclusi i piatti e i circolari) sono previsti
per la connessione di apparecchi domestici all’alimentazione fissa.
La Norma va letta con la EN 50525-1.
CEI EN 50525-2-83
CEI 20-107/2-83
Cavi elettrici - Cavi energia con tensione nomi- nale non superiore a 450/750 V (U0/U) Parte 2-83: Cavi per applicazioni generali - Cavi multipolari con isolamento in gomma siliconi- ca reticolata.
La Norma, che fa parte della serie di Norme EN 50525, si applica ai cavi multipolari con isolamento e guaina in gomma sliconica reti- colata resistente al calore. Sono inclusi i tipi con o senza treccia tessile esterna, e con o senza organo portante.
Si tratta di cavi aventi tensione nominale U0/U non superiore a 300/500 V.
I cavi sono destinati per l’uso all’interno di zo- ne a temperature elevate in installazioni fisse con protezione meccanica (cavi secondo 4.1); o - per uso flessibile con sollecitazione meccanica bassa (cavi secondo 4.2). La massima temperatura in servizio continuo per ciascuno dei cavi della presente Norma è 180 °C. La Norma deve essere letta con la Norma EN 50525-1.
CEI EN 50525-3-11
CEI 20-107/3-11
Cavi elettrici - Cavi energia con tensione nomi- nale non superiore a 450/750 V (U0/U) Parte 3-11: Cavi con particolari caratteristiche di
