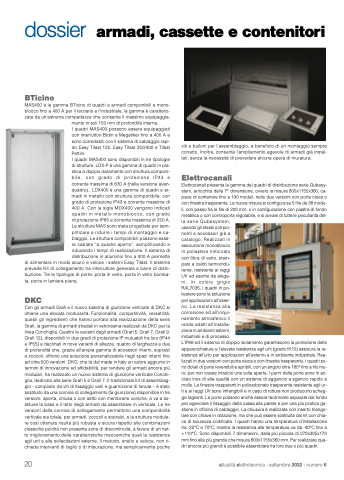

dossier armadi, cassette e contenitori
BTicino
MAS400 è la gamma BTicino di quadri e armadi componibili e mono- blocco fino a 400 A per il terziario e l’industriale, la gamma è caratteriz- zata da un’estrema compattezza che consente il massimo equipaggia-
mento in soli 150 mm di profondità interna.
I quadri MAS400 possono essere equipaggiati con interruttori Btdin e Megatiker fino a 400 A e sono corredabili con il sistema di cablaggio rapi- do Easy Tifast 125, Easy Tifast 250/400 e Tifast Pettini.
I quadri MAS400 sono disponibili in tre tipologie di strutture. LDX-P è una gamma di quadri in pla- stica a doppio isolamento con struttura componi- bile, con grado di protezione IP43 e corrente massima di 630 A (nella versione avan- quadro).. LDX400 è una gamma di quadri e ar- madi in metallo con struttura componibile, con grado di protezione IP43 e corrente massima di 400 A. Con la sigla MDX400 vengono indicati quadri in metallo monoblocco, con grado di protezione IP65 e corrente massima di 250 A. Le strutture MAS sono state progettate per sem- plificare e ridurre i tempi di montaggio e ca- blaggio. Le strutture componibili possono esse- re cablate “a quadro aperto”, semplificando e riducendo i tempi di realizzazione. Il sistema di distribuzione in alluminio fino a 400 A permette
di alimentare in modo sicuro e veloce i sistemi Easy Tifast. Il sistema prevede Kit di collegamento tra interruttore generale e barre di distri- buzione. Tre le tipologie di porte: porta in vetro, porta in vetro bomba- ta, porta in lamiera piena.
DKC
Con gli armadi Grafi e il nuovo sistema di giunzione verticale di DKC si ottiene una elevata modularità. Funzionalità, competitività, versatilità: questi gli ingredienti che hanno portato alla realizzazione della serie Grafi, la gamma di armadi stradali in vetroresina realizzati da DKC per la linea Conchiglia. Quattro le varianti degli armadi (Grafi 5, Grafi 7, Grafi 9, Grafi 12), disponibili in due gradi di protezione IP mutuabili fra loro (IP44 e IP55) e declinati in nove varianti di altezze, quattro di larghezze e due di profondità che, grazie all’ampia gamma di accessori interni, sopralzi e zoccoli, offrono una soluzione personalizzabile negli spazi interni fino ad oltre 500 versioni. DKC, che fa del made in Italy un valore aggiunto in termini di innovazione ed affidabilità, per rendere gli armadi ancora più modulari, ha realizzato un nuovo sistema di giunzione verticale Conchi- glia, dedicato alle serie Grafi 5 e Grafi 7. Il tradizionale kit di assemblag- gio - composto da viti di fissaggio vani e guarnizione di tenuta – è stato sostituito da una cornice di collegamento (la giunzione) disponibile in tre versioni: aperta, chiusa o con setto con membrane coniche, e va a so- stituire la base e il tetto degli armadi da assemblare in verticale. Le tre versioni della cornice di collegamento permettono una componibilità verticale sia totale, per armadi, zoccoli e sopralzi, e la struttura modula- re così ottenuta risulta più robusta e sicura rispetto alle combinazioni classiche poiché non presenta zone di discontinuità, a favore di un net- to miglioramento delle caratteristiche meccaniche quali la resistenza agli urti e alle sollecitazioni esterne. Il metodo, snello e veloce, non ri- chiede interventi di taglio o di misurazione, ma semplicemente poche
viti e bulloni per l’assemblaggio, a beneficio di un montaggio sempre corretto. Inoltre, consente l’ampliamento agevole di armadi già instal- lati, senza la necessità di prevedere alcuna opera di muratura.
Elettrocanali
Elettrocanali presenta la gamma dei quadri di distribuzione serie Qubesy- stem, arricchita della 7° dimensione, ovvero la misura 800x1155x360, ca- pace di contenere fino a 190 moduli, nelle due versioni con porta cieca o con finestra trasparente. La nuova misura si configura su 5 file da 38 modu- li, con passo fra le file di 200 mm, o in configurazione con piastra di fondo metallica o con controporta regolabile, e si avvale di tutte le peculiarità del- la serie Qubesystem,
usando gli stessi compo-
nenti e accessori già a
catalogo. Realizzati in
esecuzione monoblocco
in poliestere rinforzato
con fibra di vetro, stam-
pato a caldo termoindu-
rente, resistente ai raggi
UV ed esente da aloge-
ni, in colore grigio
RAL7035, i quadri in po-
liestere sono la soluzione
per applicazioni all’ester-
no. La resistenza alla
corrosione ed all’inqui-
namento atmosferico li
rende adatti all’installa-
zione in ambienti esterni,
industriali e di processo.
L’IP66 ed il sistema di doppio isolamento garantiscono la protezione delle apparecchiature e l’elevata resistenza agli urti (grado IK10) assicura la re- sistenza all’urto per applicazioni all’esterno e in ambiente industriale. Rea- lizzati in due versioni con porta cieca o con finestra trasparente, i quadri so- no dotati di porte reversibili e apribili, con un angolo oltre 180° fino a filo mu- ro, per non creare intralcio una volta aperte. I perni delle porte sono in ac- ciaio inox di alta qualità con un sistema di aggancio e sgancio rapido a molla. Le finestre trasparenti in policarbonato trasparente resistente agli ur- ti e ai raggi UV sono infrangibili e in caso di rottura non producono scheg- ge taglienti. Le porte possono anche essere facilmente separate dal fondo per agevolare il fissaggio della cassa alla parete e per una più pratica ge- stione in officina di cablaggio. La chiusura è realizzata con inserto triango- lare con chiave in dotazione, ma che può essere sostituita dal kit con chia- ve di sicurezza codificata. I quadri hanno una temperatura d’installazione fra -25°C e 70°C, mentre la resistenza alle temperature va da -40°C fino a +110°C. Sono disponibili 7 dimensioni, dalla più piccola di 270x305x170 mm fino alla più grande che misura 800x1155x360 mm. Per realizzare qua- dri ancora più grandi è possibile assemblare fra loro due o più quadri.
