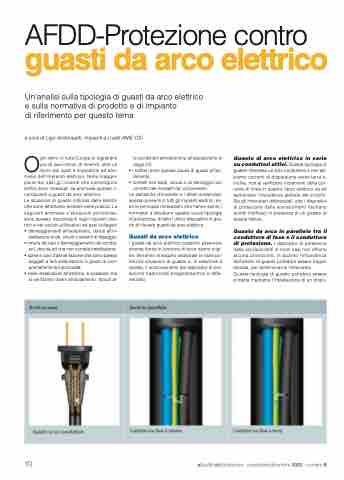

AFDD-Protezione contro
guasti da arco elettrico
Un’analisi sulla tipologia di guasti da arco elettrico e sulla normativa di prodotto e di impianto
di riferimento per questo tema
a cura di Ugo Ambrosetti, Impianti a Livelli ANIE CSI
Ogni anno in tutta Europa si registrano più di due milioni di incendi, oltre un terzo dei quali è imputabile ad ano-
malie dell’impianto elettrico. Nella maggior parte dei casi gli incendi che coinvolgono edifici sono innescati da anomalie spesso ri- conducibili a guasti da arco elettrico.
Le situazioni di guasto indicate dalle statisti- che sono altrettanto evidenti nella pratica. Le seguenti anomalie e situazioni pericolose, sono spesso riscontrabili negli impianti elet- trici e nei carichi utilizzatori ad essi collegati: • danneggiamenti all’isolamento, dovuti all’in-
stallazione di viti, chiodi o sistemi di fissaggio; • rottura dei cavi o danneggiamento dei condut- tori, dovuta ad una non corretta installazione; • spine e cavi d’alimentazione che sono spesso soggetti a forti sollecitazioni in grado di com-
prometterne la funzionalità;
• nelle installazioni all’esterno, è possibile che
si verifichino danni all’isolamento, dovuti al-
le condizioni atmosferiche all’esposizione ai
raggi UV;
• i roditori sono spesso causa di guasti all’iso-
lamento;
• contatti non saldi, dovuti a un serraggio non
corretto dei morsetti dei componenti.
Le statistiche d’incendio e i difetti evidenziati, spesso presenti in tutti gli impianti elettrici, so- no le principali motivazioni che hanno spinto i normatori a introdurre questa nuova tipologia di protezione, di fatto l’unico dispositivo in gra- do di rilevare guasti da arco elettrico.
Guasti da arco elettrico
I guasti da arco elettrico possono assumere diverse forme in funzione di dove hanno origi- ne. Verranno di seguito analizzate le varie po- tenziali situazioni di guasto e, in relazione a queste, il funzionamento dei dispositivi di pro- tezione tradizionali (magnetotermici e diffe- renziali).
Guasto di arco elettrico in serie su conduttori attivi. Questa tipologia di guasto interessa un solo conduttore e non ab- biamo correnti di dispersione verso terra e, inoltre, non si verificano incrementi della cor- rente di linea in quanto l’arco elettrico va ad aumentare l’impedenza globale del circuito. Sia gli interruttori differenziali, che i dispositivi di protezione dalle sovracorrenti risultano quindi inefficaci in presenza di un guasto di questa natura.
Guasto da arco in parallelo tra il conduttore di fase e il conduttore di protezione. I dispositivi di protezione dalle sovracorrenti in molti casi non offrono alcuna protezione, in quanto l’impedenza dell’anello di guasto potrebbe essere troppo elevata, per determinarne l’intervento. Questa tipologia di guasto potrebbe essere protetta mediante l’installazione di un dispo-
