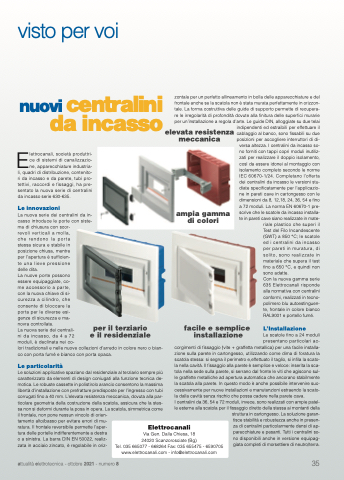

Page 35 - Attualità Elettrotecnica Ottobre 2021

visto per voi
nuovi centralini da incasso
Elettrocanali, società produttri- ce di sistemi di canalizzazio- ne, apparecchiature industria-
li, quadri di distribuzione, contenito- ri da incasso e da parete, tubi pro- tettivi, raccordi e fissaggi, ha pre- sentato la nuova serie di centralini da incasso serie 630-635.
Le innovazioni
La nuova serie dei centralini da in- casso introduce le porte con siste- ma di chiusura con scor-
revoli verticali a molla,
che rendono la porta stessa sicura e stabile in posizione chiusa, mentre per l’apertura è sufficien- te una lieve pressione delle dita.
La nuove porte possono essere equipaggiate, co- me accessorio a parte, con la nuova chiave di si- curezza a cilindro, che consente di bloccare la porta per le diverse esi- genze di sicurezza e ma- novra controllate.
La nuova serie dei centrali-
ni da incasso, da 4 a 72
moduli, è declinata nei co-
lori tradizionali e nelle nuove collezioni d’arredo in colore nero o bian- co con porta fumé e bianco con porta opaca.
Le particolarità
Le soluzioni applicative spaziano dal residenziale al terziario sempre più caratterizzato da elementi di design coniugati alla funzione tecnica de- motica. Le robuste cassette in polistirolo arancio consentono la massima libertà d’installazione con prefratture predisposte per l’ingresso con tubi corrugati fino a 40 mm. L’elevata resistenza meccanica, dovuta alla par- ticolare geometria della costruzione della scatola, assicura che la stes- sa non si deformi durante la posa in opera. La scatola, simmetrica come il frontale, non pone nessun vincolo di orien-
zontale per un perfetto allineamento in bolla delle apparecchiature e del frontale anche se la scatola non è stata murata perfettamente in orizzon- tale. La forma costruttiva delle guide di supporto permette di recupera- re le irregolarità di profondità dovute alla finitura delle superfici murarie per un’installazione a regola d’arte. Le guide DIN, alloggiate su due telai
indipendenti ed estraibili per effettuare il elevata resistenza cablaggio al banco, sono fissabili su due
meccanica
ampia gamma di colori
posizioni per accogliere interruttori di di- versa altezza. I centralini da incasso so- no forniti con tappi copri moduli inutiliz- zati per realizzare il doppio isolamento, così da essere idonei al montaggio con isolamento completo secondo le norme IEC 60670-1/24. Completano l’offerta dei centralini da incasso le versioni stu- diate specificatamente per l’applicazio- ne in pareti cave in cartongesso con le dimensioni da 8, 12,18, 24, 36, 54 e fino a 72 moduli. La norma EN 60670-1 pre- scrive che le scatole da incasso installa- te in pareti cave siano realizzate in mate-
riale plastico che superi il Test del Filo Incandescente (GWT) a 850 °C; le scatole ed i centralini da incasso per pareti in muratura, di solito, sono realizzate in materiale che supera il test fino a 650 °C, e quindi non sono adatte.
Con la nuova gamma serie 635 Elettrocanali risponde alla normativa con centralini conformi, realizzati in tecno- polimero blu autoestinguen- te, frontale in colore bianco RAL9001 e portello fumé.
L’Installazione
Le scatole fino a 24 moduli
tamento alto/basso per evitare errori di mu- ratura. Il frontale reversibile permette l’aper- tura delle portelle indifferentemente a destra o a sinistra. La barra DIN EN 50022, realiz- zata in acciaio zincato, è regolabile in oriz-
Elettrocanali
Via Gen. Dalla Chiesa, 18
24020 Scanzorosciate (Bg)
Tel. 035 665077 - 668264 Fax: 035 655475 - 6590705 www.elettrocanali.com - info@elettrocanali.com
struttura in cartongesso. La soluzione garan- tisce stabilità e robustezza anche in presen- za di centralini particolarmente densi di ap- parecchiature e pesanti. Tutti i centralini so- no disponibili anche in versione equipag- giata completi di morsettiere di neutro/terra.
per il terziario e il residenziale
facile e semplice installazione
presentano particolari ac- corgimenti di fissaggio (vite + graffetta metallica) per una facile installa- zione sulla parete in cartongesso, utilizzando come dima di foratura la scatola stessa: si segna il perimetro e,effettuato il taglio, si infila la scato- la nella cavità. Il fissaggio alla parete è semplice e veloce: inserita la sca- tola nella sede sulla parete, si serrano dal fronte le viti che agiscono sul- le graffette metalliche ad apertura automatica che ancorano stabilmente la scatola alla parete. In questo modo è anche possibile intervenire suc- cessivamente per nuove installazioni e manutenzioni estraendo la scato-
la dalla cavità senza rischio che possa cadere nella parete cava.
I centralini da 36, 54 e 72 moduli, invece, sono realizzati con ampie patel- le esterne alla scatola per il fissaggio diretto della stessa ai montanti della
attualità elettrotecnica - ottobre 2021 - numero 8
35
