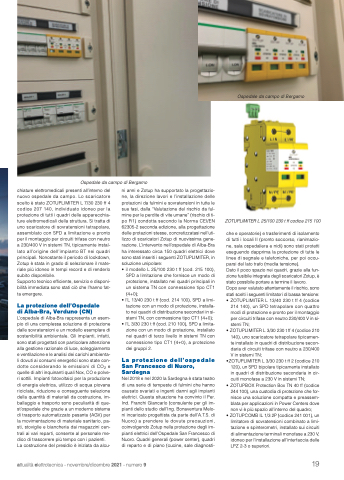

chiature elettromedicali presenti all’interno del nuovo ospedale da campo. Lo scaricatore scelto è stato ZOTUPLIMITER L 7/30 230 ff 4 codice 207 140, individuato idoneo per la protezione di tutti i quadri delle apparecchia- ture elettromedicali della struttura. Si tratta di uno scaricatore di sovratensioni tetrapolare, assemblato con SPD a limitazione e pronto per il montaggio per circuiti trifase con neutro a 230/400 V in sistemi TN, tipicamente instal- lato all’origine dell’impianto BT nei quadri principali. Nonostante il periodo di lockdown, Zotup è stata in grado di selezionare il mate- riale più idoneo in tempi record e di renderlo subito disponibile.
Supporto tecnico efficiente, servizio e disponi- bilità immediata sono stati ciò che l’hanno fat- ta emergere.
La protezione dell’Ospedale
di Alba-Bra, Verduno (CN) L’ospedale di Alba-Bra rappresenta un esem- pio di una complessa soluzione di protezione dalle sovratensioni e un modello esemplare di sostenibilità ambientale. Gli impianti, infatti, sono stati progettati con particolare attenzione alla gestione razionale di luce, soleggiamento e ventilazione e le analisi dei carichi ambienta- li dovuti ai consumi energetici sono state con- dotte considerando le emissioni di CO2 e quelle di altri inquinanti quali Nox, CO e polve- ri sottili. Impianti fotovoltaici per la produzione di energia elettrica, utilizzo di acqua piovana riciclata, riduzione e conseguente selezione della quantità di materiali da costruzione, im- ballaggio e trasporto sono peculiarità di que- st’ospedale che grazie a un moderno sistema di trasporto automatizzato pesante (AGV) per la movimentazione di materiale sanitario, pa- sti, stoviglie e biancheria dai magazzini cen- trali ai vari reparti, consente al personale me- dico di trascorrere più tempo con i pazienti. La costruzione del presidio è iniziata da alcu-
ni anni e Zotup ha supportato la progettazio- ne, la direzione lavori e l’installazione delle protezioni da fulmini e sovratensioni in tutte le sue fasi, dalla “Valutazione del rischio da ful- mine per le perdite di vite umane” (rischio di ti- po R1) condotta secondo la Norma CEI/EN 62305-2 seconda edizione, alla progettazione delle protezioni stesse, concretizzatasi nell’uti- lizzo di scaricatori Zotup di nuovissima gene- razione. L’intervento nell’ospedale di Alba-Bra ha interessato circa 150 quadri elettrici dove sono stati inseriti i seguenti ZOTUPLIMITER, in soluzione unipolare:
• il modello L 25/100 230 t ff (cod. 215 100), SPD a limitazione che fornisce un modo di protezione, installato nei quadri principali in un sistema TN con connessione tipo CT1 (4+0);
• l’L 13/40 230 t ff (cod. 214 100), SPD a limi- tazione con un modo di protezione, installa- to nei quadri di distribuzione secondari in si- stemi TN, con connessione tipo CT1 (4+0);
• l’L 3/30 230 t ff (cod. 210 100), SPD a limita- zione con un modo di protezione, installato nei quadri di terzo livello in sistemi TN con connessione tipo CT1 (4+0), a protezione dei gruppi 2.
La protezione dell’ospedale San Francesco di Nuoro, Sardegna
Nel 2018 e nel 2020 la Sardegna è stata teatro di una serie di tempeste di fulmini che hanno causato svariati e ingenti danni agli impianti elettrici. Questa situazione ha convinto il Per. Ind. Franchi Giancarlo (consulente per gli im- pianti dello studio dell’Ing. Bonaventura Melo- ni incaricato progettista da parte dell’A.T.S. di Nuoro) a prendere le dovute precauzioni, coinvolgendo Zotup nella protezione degli im- pianti elettrici dell’Ospedale San Francesco di Nuoro. Quadri generali (power center), quadri di reparto e di piano (cucine, sale diagnosti-
Ospedale da campo di Bergamo
Ospedale da campo di Bergamo
ZOTUPLIMITER L 25/100 230 t ff codice 215 100
che e operatorie) e trasferimenti di isolamento di tutti i locali II (pronto soccorso, rianimazio- ne, sala ospedaliera e nidi) sono stati protetti eseguendo dapprima la protezione di tutte le linee di segnale e telefoniche, per poi occu- parsi del lato trafo (media tensione).
Dato il poco spazio nei quadri, grazie alla fun- zione fusibile integrata degli scaricatori Zotup, è stato possibile portare a termine il lavoro.
Dopo aver valutato attentamente il rischio, sono stati scelti i seguenti limitatori di bassa tensione: • ZOTUPLIMITER L 13/40 230 t ff 4 (codice
214 140), un SPD tetrapolare con quattro modi di protezione e pronto per il montaggio per circuiti trifase con neutro 230/400 V in si- stemi TN;
• ZOTUPLIMITER L 3/30 230 t ff 4 (codice 210 140), uno scaricatore tetrapolare tipicamen- te installato in quadri di distribuzione secon- daria di circuiti trifase con neutro a 230/400 V in sistemi TN;
•ZOTUPLIMITER L 3/30 230 t ff 2 (codice 210 120), un SPD bipolare tipicamente installato in quadri di distribuzione secondaria in cir- cuiti monofase a 230 V in sistemi TN;
• ZOTUPBOX Protection Box TN 40 ff (codice 244 100), una custodia di protezione che for- nisce una soluzione compatta e preassem- blata per applicazioni in Power Centers dove non vi è più spazio all’interno del quadro;
• ZOTUPCOMB IL 1/3 2P (codice 241 001), un limitatore di sovratensioni combinato a limi- tazione e spinterometri, installato sui circuiti di alimentazione terminali monofase a 230 V, idoneo per l’installazione all’interfaccia delle LPZ 2-3 o superiori.
