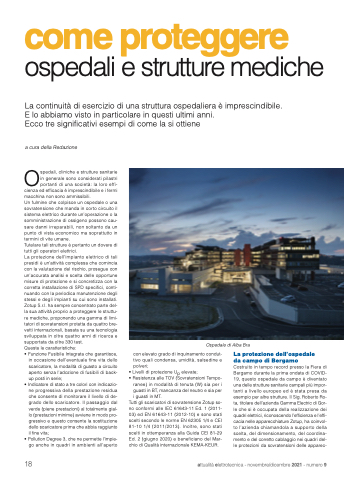

Page 18 - Attualità Elettrotecnica 9 Novembre Dicembre 2021

come proteggere
ospedali e strutture mediche
La continuità di esercizio di una struttura ospedaliera è imprescindibile. E lo abbiamo visto in particolare in questi ultimi anni.
Ecco tre significativi esempi di come la si ottiene
a cura della Redazione
Ospedali, cliniche e strutture sanitarie in generale sono considerati pilastri portanti di una società: la loro effi-
cienza ed efficacia è imprescindibile e i fermi macchina non sono ammissibili.
Un fulmine che colpisce un ospedale o una sovratensione che manda in corto circuito il sistema elettrico durante un’operazione o la somministrazione di ossigeno possono cau- sare danni irreparabili, non soltanto da un punto di vista economico ma soprattutto in termini di vite umane.
Tutelare tali strutture è pertanto un dovere di tutti gli operatori elettrici.
La protezione dell’impianto elettrico di tali presidi è un’attività complessa che comincia con la valutazione del rischio, prosegue con un’accurata analisi e scelta delle opportune misure di protezione e si concretizza con la corretta installazione di SPD specifici, conti- nuando con la periodica manutenzione degli stessi e degli impianti su cui sono installati. Zotup S.r.l. ha sempre concentrato parte del- la sua attività proprio a proteggere le struttu- re mediche, proponendo una gamma di limi- tatori di sovratensioni protetta da quattro bre- vetti internazionali, basata su una tecnologia sviluppata in oltre quattro anni di ricerca e supportata da oltre 330 test.
Queste le caratteristiche:
• Funzione Fusibile Integrata che garantisce,
in occasione dell’eventuale fine vita dello scaricatore, la modalità di guasto a circuito aperto senza l’adozione di fusibili di back- up posti in serie;
• Indicatore di stato a tre colori con indicazio- ne progressiva della prestazione residua che consente di monitorare il livello di de- grado dello scaricatore. Il passaggio dal verde (piene prestazioni) al totalmente gial- lo (prestazioni minime) avviene in modo pro- gressivo e questo consente la sostituzione dello scaricatore prima che abbia raggiunto il fine vita;
• Pollution Degree 3, che ne permette l’impie- go anche in quadri in ambienti all’aperto
Ospedale di Alba Bra
18
attualità elettrotecnica - novembre/dicembre 2021 - numero 9
con elevato grado di inquinamento condut- tivo quali condensa, umidità, salsedine e polveri;
• Livelli di protezione Up elevate;
• Resistenza alle TOV (Sovratensioni Tempo-
ranee) in modalità di tenuta (W) sia per i guasti in BT, mancanza del neutro e sia per i guasti in MT.
Tutti gli scaricatori di sovratensione Zotup so- no conformi alle IEC 61643-11 Ed. 1 (2011- 03) ed EN 61643-11 (2012-10) e sono stati scelti secondo le norme EN 62305 1/4 e CEI 81-10 1/4 (2011/2013). Inoltre, sono stati scelti in ottemperanza alla Guida CEI 81-29 Ed. 2 (giugno 2020) e beneficiano del Mar- chio di Qualità internazionale KEMA-KEUR.
La protezione dell’ospedale
da campo di Bergamo
Costruito in tempo record presso la Fiera di Bergamo durante la prima ondata di COVID- 19, questo ospedale da campo è diventato una delle strutture sanitarie campali più impor- tanti a livello europeo ed è stata presa da esempio per altre strutture. Il Sig. Roberto Ro- ta, titolare dell’azienda Gamma Electric di Gor- le che si è occupata della realizzazione dei quadri elettrici, riconoscendo l’efficienza e l’effi- cacia nelle apparecchiature Zotup, ha coinvol- to l’azienda chiamandola a supporto della scelta, del dimensionamento, del coordina- mento e del corretto cablaggio nei quadri del- le protezioni da sovratensioni delle apparec-
