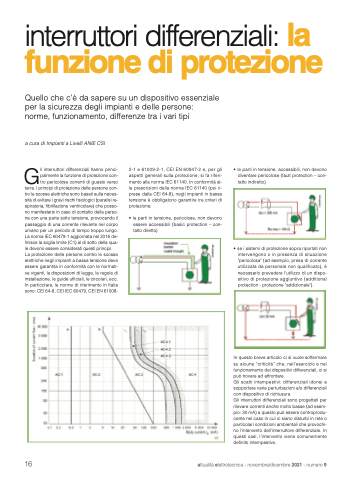

interruttori differenziali: la
funzione di protezione
Quello che c’è da sapere su un dispositivo essenziale per la sicurezza degli impianti e delle persone: norme, funzionamento, differenze tra i vari tipi
a cura di Impianti a Livelli ANIE CSI
Gli interruttori differenziali hanno princi- palmente la funzione di protezione con- tro pericolose correnti di guasto verso
terra. I principi di protezione delle persone con- tro le scosse elettriche sono basati sulla neces- sità di evitare i gravi rischi fisiologici (paralisi re- spiratoria, fibrillazione ventricolare) che posso- no manifestarsi in caso di contatto della perso- na con una parte sotto tensione, provocando il passaggio di una corrente rilevante nel corpo umano per un periodo di tempo troppo lungo. La norma IEC 60479-1 aggiornata nel 2016 de- finisce la soglia limite (C1) al di sotto della qua- le devono essere considerati questi principi. La protezione delle persone contro le scosse elettriche negli impianti a bassa tensione deve essere garantita in conformità con le normati- ve vigenti, le disposizioni di legge, le regole di installazione, le guide ufficiali, le circolari, ecc. In particolare, le norme di riferimento in Italia sono: CEI 64-8, CEI IEC 60479, CEI EN 61008-
2-1 e 61009-2-1, CEI EN 60947-2 e, per gli aspetti generali sulla protezione, si fa riferi- mento alla norma IEC 61140. In conformità al- le prescrizioni della norma IEC 61140 (poi ri- prese dalla CEI 64-8), negli impianti in bassa tensione è obbligatorio garantire tre criteri di protezione:
• le parti in tensione, pericolose, non devono essere accessibili (basic protection – con- tatto diretto)
• le parti in tensione, accessibili, non devono diventare pericolose (fault protection – con- tatto indiretto)
• se i sistemi di protezione sopra riportati non intervengono o in presenza di situazione "pericolosa" (ad esempio, presa di corrente utilizzata da personale non qualificato), è necessario prevedere l'utilizzo di un dispo- sitivo di protezione aggiuntivo (additional protection - protezione "addizionale").
In questo breve articolo ci si vuole soffermare su alcune “criticità” che, nell’esercizio e nel funzionamento dei dispositivi differenziali, ci si può trovare ad affrontare.
Gli scatti intempestivi: differenziali idonei a sopportare varie perturbazioni e/o differenziali con dispositivo di richiusura
Gli interruttori differenziali sono progettati per rilevare correnti anche molto basse (ad esem- pio: 30 mA) e questo può essere controprodu- cente nel caso in cui ci siano disturbi in rete o particolari condizioni ambientali che provochi- no l'intervento dell'interruttore differenziale. In questi casi, l’intervento viene comunemente definito intempestivo.
16
