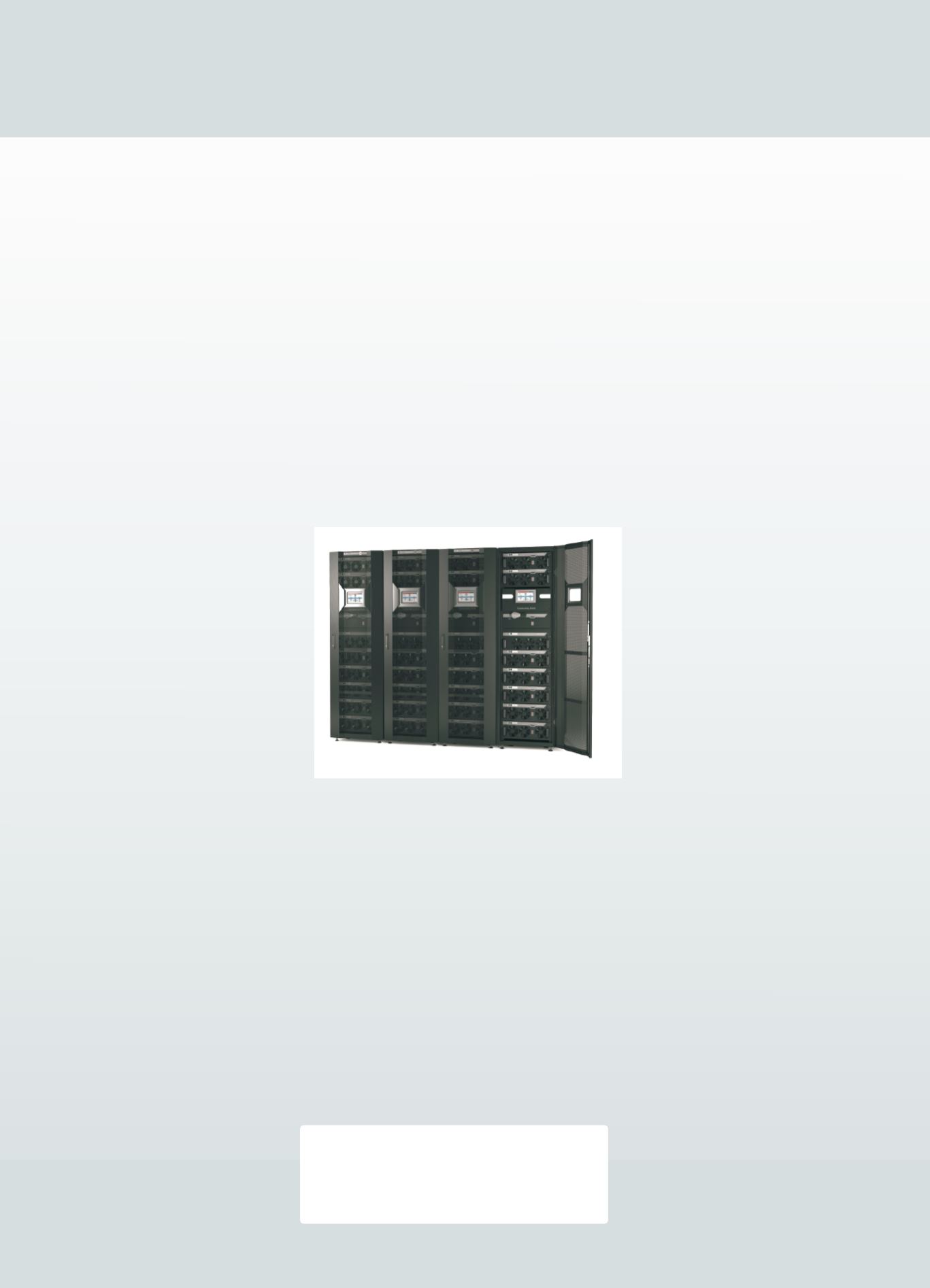

l nuovo Multi Power (MPW), della società Riello UPS è un Ups modula-
re allo stato dell’arte, progettato per garantire continuità e qualità del-
l’alimentazione di datacenter e ambienti critici. Questo Ups a inverter
Npc a tre livelli con controllo d’ingresso Pfc offre le
migliori prestazioni in termini di efficienza generale,
fattore di potenza in ingresso e impatto di armoniche
per la rete. Il sistema cresce con le esigenze del-
l’azienda, permettendo a progettisti e installatori
di dimensionare inizialmente l’Ups per far fronte
alle sole esigenze attuali; la sua totale scalabilità
permette di dilazionare l’investimento nel tempo,
facendo crescere il gruppo di continuità in fun-
zione delle reali necessità, ottimizzando investi-
mento ini-
ziale e Tco.
L’Ups Multi
Power può crescere da 1 a 28 moduli, in orizzon-
tale e in verticale, passando così da una capaci-
tà iniziale di 294 kW a una capacità massima di
1176 kW. Anche le batterie possono essere
espanse fino a 36 unità per singolo cabinet e a
un massimo di 10 Battery
Cabinet collegati in parallelo.
Le avanzate tecnologie im-
plementate negli MPW ga-
rantiscono la piena potenza nominale anche con fattore di potenza di
carico unitario (kVA = kW) senza alcuna perdita di potenza anche quan-
do si opera a temperature fino a 40 °C; anche in modalità on-line a dop-
pia conversione l’efficienza del sistema è molto elevata, superiore al
96,5%. Con carichi solo al 20% i Multi Power raggiungono comunque
rendimenti eccezionali, superiori al 95%. Performance così elevate ga-
rantiscono bassissime perdite a qualsiasi livello di carico, pur mante-
nendo una vera soluzione modulare che si adatta a qualsiasi cambia-
mento in termini di domanda di potenza.
Tecnologia avanzata, componenti unici
Per lo sviluppo dei moduli di alimentazione MPW e di altri importanti
aspetti del sistema, al fine di garantire i massimi livelli di potenza dispo-
nibile, sono stati utilizzati i componenti più affidabili e all’avanguardia, ol-
tre a innovative tecnologie di controllo. I principali componenti d’alimen-
tazione e gli assemblaggi all’interno dei MPW sono stati specificamente
progettati e realizzati su misura, in collaborazione con i singoli produtto-
ri. Questo lavoro di progettazione garantisce ai Multi Power il raggiungi-
mento dei massimi livelli di potenza e pre-
stazioni. Per ottimizzare le prestazioni com-
plessive, invece di utilizzare i componenti
standard reperibili sul mercato, Riello UPS
ha progettato specificamente molti compo-
nenti, compresi i moduli Igbt e i pacchetti
associati. I Multi Power ospitano così un assieme ottimizzato di compo-
nenti, che garantisce migliore affidabilità ed efficienza complessiva. Lo
stesso modulo di alimentazione utilizza un “principio di alimentazione
wireless” che accorcia le distanze di interconnessione di alimentazione
tra schede, componenti e connettori, migliorando le connessioni stesse
e riducendo al minimo le perdite di potenza complessiva.
Controlli multipli
L’intera soluzione Multi Power è stata sviluppata con particolare attenzio-
ne al fine di garantire sicurezza operativa e prevenire guasti dovuti a
problemi di comunicazione tra i componenti. I moduli di potenza non so-
no controllati da un solo microprocessore ma da tre, ciascuno con com-
piti diversi e specifici. Allo stesso modo, il Power Cabinet è dotato di due
microprocessori separati, uno per regolare le operazioni generali del-
l’Ups e un altro, separato, per gestire la comunica-
zione con l’utente. Inoltre, tre bus di comunicazio-
ne dedicati gestiscono e trasmettono i dati.
In termini di monitoraggio e di controllo del
sistema complessivo, tutte le temperature
dei componenti principali sono continua-
mente sorvegliate. Inoltre all’interno del Po-
wer Cabinet sono incorporati fino a quattro
sensori di
temperatura
per garantire
un funziona-
mento co-
stante ed efficiente. Il modulo Ups è dotato
di tre ventole, a velocità controllata per assi-
curare che non ci sia energia sprecata
quando il livello di carico applicato al siste-
ma aumenta o diminuisce. Allo stesso tem-
po, ogni ventola include un cosiddetto “ter-
zo filo” (controller) che avverte immediata-
mente il microprocessore in caso di guasto,
nel qual caso il microprocessore aumenterà la velocità delle rimanenti
ventole operative per compensare la carenza di raffreddamento.
Batterie protette
L’unità batteria contiene anche una protezione interna dedicata e un
sofisticato sistema di controllo per monitorarne lo stato.
Ciò permette di controllare la temperatura e la tensione/corrente forni-
ta da ogni singolo modulo batteria e quindi di identificare e avvertire
l’utente se uno di essi è difettoso o sta per guastarsi.
Questo riduce notevolmente il rischio di guasto alle batterie, avvisan-
do immediatamente del problema imminente affinché vengano adotta-
te per tempo le azioni preventive più appropriate.
Comunicazione avanzata
Diversi sistemi di comunicazione sviluppati appositamente per il per-
sonale IT, per i manager dei servizi e per i tecnici di assistenza.
Il touchscreen Lcd da 7”, gli slot di comunicazione e le schede relè, in-
sieme con le porte di servizio dedicate, assicurano che la configura-
zione, il controllo e il monitoraggio dell’Ups
siano operazioni facili e intuitive, al pari
dell’integrazione con qualsiasi sistema di
gestione dell’edificio e dell’infrastruttura
del datacenter. Multi Power è compatibile
con i più recenti sistemi operativi.
Riello UPS
S.p.A.
Viale Europa, 7
37045 S. Pietro di Legnago (VR)
Tel. 0442 635811 – Fax 0422 629098
-
