la
telegestione
si integra
con la
manutenzione
MaestroWeb, della società
Reverberi Enetec,
è la nuova interfaccia
web per la telegestione degli impianti di illuminazione pubblica che, col-
legata al software Maestro, ne diviene una sua naturale estensione. Le
sue funzioni sono disponibili su un normale browser: l’utente le può uti-
lizzare da qualsiasi PC connesso a internet. Al servizio Maestro si affida
il compito di raccogliere i dati, gestire la comunicazione con le apparec-
chiature in campo, ricevere gli allarmi e consentire all’utente una gestio-
ne più “approfondita ed esperta”, mentre l’interfaccia web permette
l’utilizzo in maniera semplice ed intuitiva da parte di utenti “meno tecni-
ci” e più gestionali, che necessitano di informazioni sintetiche e precise.
MaestroWeb permette inoltre l’integrazione con la piattaforma Hyper-
Lux, software per la conduzione degli asset di illuminazione pubblica.
Questo programma è in grado di supportare tutte le attività che vengo-
no svolte all’interno di un appalto per la gestione delle reti e degli im-
pianti di illuminazione pubblica in modo semplice, flessibile e dinamico,
ed è applicabile sia alle strutture centrali preposte al coordinamento e al
controllo, sia alle unità operative impegnate nelle lavorazioni presso il
cliente. HyperLux consente di: inserire nuovi punti luce, lampade e qua-
dri di alimentazione, con la possibilità di disegnarli su appositi layer del-
la mappa e rappresentarli con un simbolo puntiforme personalizzabile e
tematizzabile visua-
lizzando l’elenco di
punti luce, lampade e
quadri di alimentazio-
ne per l’amministra-
zione dei dati e gesti-
re il calendario degli
interventi programmati da eseguire. È possibile inoltre inserire e rendi-
contare interventi su richiesta, governando dall’inizio alla fine l’iter della
pratica di intervento, raffigurare l’elenco degli interventi pianificati o ese-
guiti su punti luce e quadri di alimentazione, importare la grafica e i dati
di punti luce e quadri di alimentazione da e infine esportare in formato
shape punti luce e quadri di alimentazione. Oggi MaestroWeb è in gra-
do di condividere con HyperLux i dati di censimento degli impianti gesti-
ti, evitando una doppia imputazione e doppie modifiche.
moduli
a
Led
ad alte
prestazioni
Cree
rafforza la famiglia dei moduli a Led Cree LMH2 con l’introduzio-
ne dell’innovativo modulo LMH2+, che offre prestazioni del 30% superio-
ri rispetto alla precedente generazione. Garantisce 125 lumen-per-watt
con Cri superiore a 90 e consente ai produttori di illuminazione di otte-
nere un’efficienza di sistema di 100 lumen-per-watt ed elevata qualità
della luce. Caratterizzato da elementi innovativi come la nuova SC5 Te-
chnology Platform di Cree, garantisce molteplici nuove applicazioni,
consente di realizzare apparecchi più piccoli e riduce i costi del siste-
ma. Inoltre, offre ai produttori di illuminazione la possibilità di affronta-
re installazioni più impegnative come quelle legate ai vincoli di spazio
o elevate temperature ambientali. È una soluzione innovativa basata
sul design di LMH2 e offre significativi miglioramenti in termini di pre-
stazioni rispetto alla generazione precedente. Come tutti i moduli
LMH2, LMH2+ offre la stessa efficienza in tutte le opzioni cromatiche.
I produttori di illuminazione possono, inoltre, sfruttare tutti gli elementi
esistenti per accelerare il time-to-market e i costi di progettazione infe-
riori. Infine, il rating UL sarà disponibile per correnti nominali e massi-
illuminotecnica

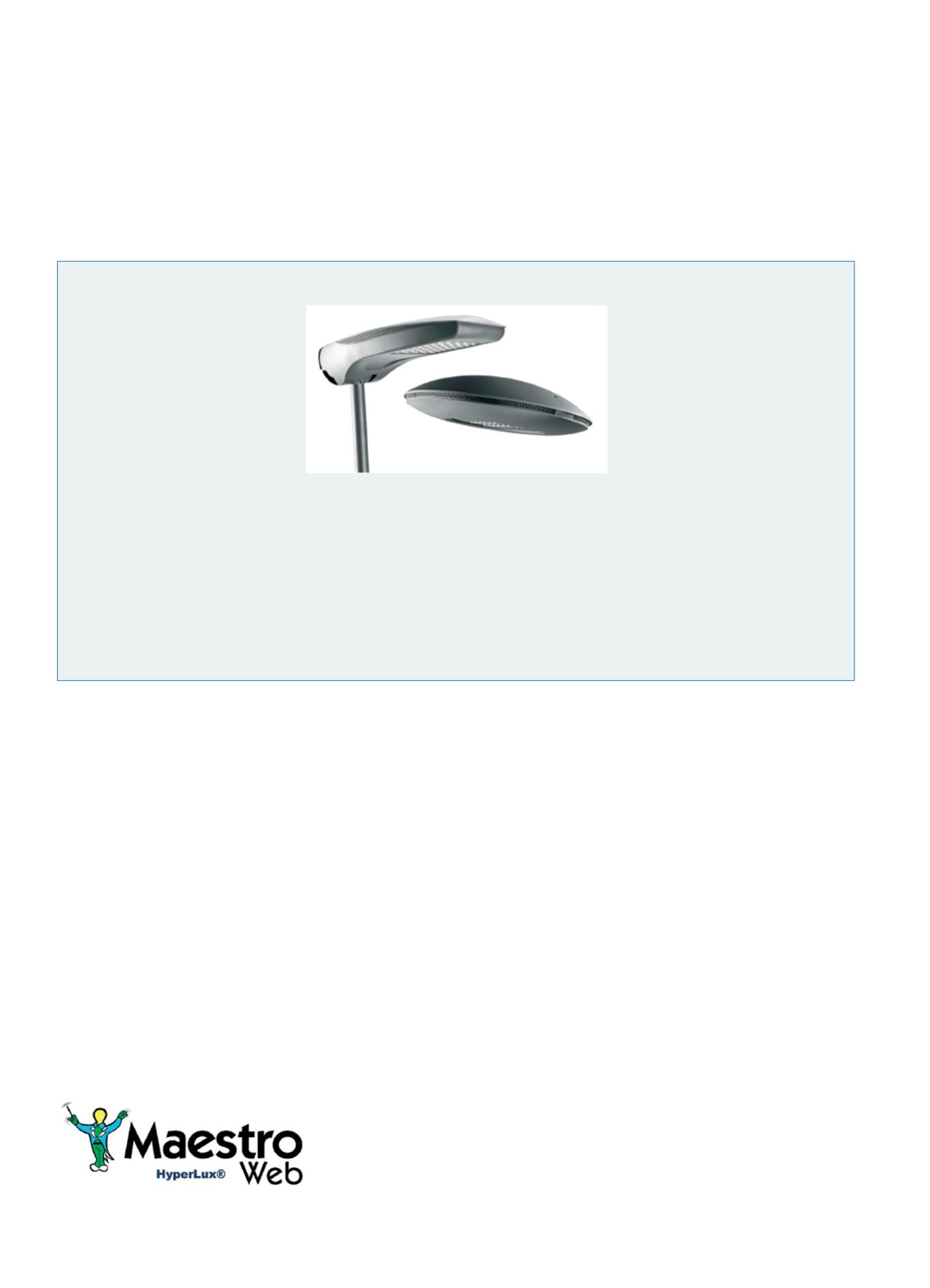

Street [O3] della società
Gewiss
è un apparec-
chio per l’illuminazione stradale che garantisce
installazioni di illuminazione con la massima
efficienza installativa per qualsiasi tipologia di
strada, nel pieno rispetto delle vigenti normati-
ve di settore, e minori costi di gestione. Street
[O3] è disponibile nella configurazione Led a
moduli componibili da 2 (32 Led) a 5 (80 Led),
oppure nella versione CosmoPolis. Tutti i mo-
delli offrono un grado di protezione IP 66, ap-
partengono alla classe di isolamento II e posso-
no ospitare al loro interno dispositivi di telege-
stione. Sono inoltre disponibili versioni con dispositivo bi-regime ad autoap-
prendimento e versioni Dali. I prodotti Street[O3] possono essere installati su
tutti i sistemi palo, con e senza sbraccio, con diametro da 42 a 76 mm. È inoltre
disponibile una gamma di pali e sbracci Gewiss, realizzati con un’estetica coor-
dinata agli apparecchi Street [O3], in modo da valorizzarne il design e caratteriz-
zare il risultato finale dell’installazione. La gamma Street [O3] si completa con
Street [O3] Maxi, in grado di soddisfare i requisiti illuminotecnici di strade prin-
cipali ed extraurbane ad alto scorrimento e più in generale per l’illuminazione di
tutti gli spazi aperti in cui sia necessario un illuminamento elevato. È un prodot-
to adatto per essere utilizzato in ambienti caldi con elevate temperature, immu-
ne alle sovratensioni indotte maggiori di 6 kV in modo comune secondo la nor-
ma Cei EN 6100-4-5 (certificato da ente ter-
zo). I prodotti della Serie [O3] adottano una
soluzione brevettata da Gewiss per risolvere il
problema del crash dei componenti elettronici
per effetto di sovratensioni indotte da scariche
atmosferiche indirette in
common mode
o
mo-
dalità differenziale:
le parti metalliche sono
isolate meccanicamente, attraverso elementi in
tecnopolimero, da quelle sensibili a picchi di
tensioni (tipicamente Led ed alimentatori elet-
tronici). Tale immunità non richiede l’utilizzo
di altri componenti (ad es. Spd) che incremen-
tano il costo prodotto, richiedono manutenzione e comportano un aumento del-
la complessità dell’impianto qualora questo sia in classe II. Il valore di immuni-
tà secondo Cei-EN 61000-4-5 è ≥6 kV in common mode e ≥4 kV in differenzia-
le.Le caratteristiche degli apparecchi garantiscono il mantenimento delle condi-
zioni termiche ideali attraverso sistemi di dissipazione direttamente a contatto
con le parti che sviluppano il calore coadiuvati dall’ulteriore aerazione laterale.
La combinazione delle due soluzioni consente un ottimale scambio tra interno
ed esterno, garantendo il raggiungimento di valori di vita utile eccellenti:
B10L80=24.000h per sistemi CosmoPolis e B10L80=70.000h per sistemi Led.
La condizione B10L80 si riferisce al mantenimento di almeno l’80% del flusso
iniziale con una percentuale di sorgenti che non rispettano il target =10%.
apparecchio
per illuminazione
stradale
