Si tratta sempre di apparecchi Palazzoli, e precisamente FIT 55, Tigua e X Tigua.
FIT55 è stato scelto per l’efficienza, la durata e l’ottica intercambiabile.
Offre fino a 166 lm/W, con una durata dei dri- ver di 110000 ore e un’ottica FOS regolabile a prodotto installato.
Tigua è stato scelto per la resistenza agli am- bienti aggressivi, la durata e la versatilità.
La sua categoria di corrosione è C5-M/C4-H;
la durata dei driver è di 110000 ore: l’ottica è personalizzata e verificata con un goniofoto- metro di proprietà.
Anche XTigua è stato scelto per la resisten- za negli ambianti aggressivi, la durata e la ver- satilità.
La sua categoria di corrosione è C5-M/C4-H; la durata dei driver di 110000 ore: l’ottica è personalizzata e verificata con un goniofopto- metro di proprietà.

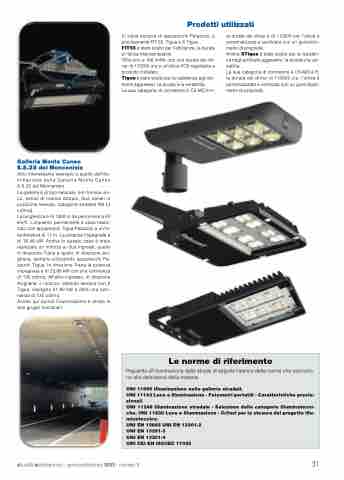

Prodotti utilizzati
Galleria Monte Cuneo
S.S.25 del Moncenisio
Altro interessante esempio è quello dell’illu- minazione della Galleria Monte Cuneo A.S.25 del Moncenisio.
La galleria è di tipo naturale, con fornice uni- co, senso di marcia doppio, due canali in posizione laterale, categoria stradale M2 (3 cd/mq).
La lunghezza è di 1950 m da percorrere a 50 km/h. L’impianto permanente è stato realiz- zato con apparecchi Tigua Palazzoli a un’in- terdistanza di 11 m. La potenza impegnata è di 18,46 kW. Anche in questo caso è stato realizzato un rinforzo ai due ingressi, quello in direzione Trana e quello in direzione Avi- gliana, sempre utilizzando apparecchi Pa- lazzoli Tigua. In direzione Trana la potenza impegnata è di 23,86 kW con una luminanza di 135 cd/mq. All’altro ingresso, in direzione Avigliana, il rinforzo, ottenuto sempre con X Tigua, impegna 21,82 kW e offre una lumi- nanza di 135 cd/mq.
Anche qui quindi l’illuminazione è divisa in due gruppi funzionali.
Le norme di riferimento
Riguardo all’illuminazione delle strade di seguito l’elenco delle norme che concorro- no alla definizione della materia:
UNI 11095 Illuminazione nelle gallerie stradali.
UNI 11142 Luce e illuminazione - Fotometri portatili - Caratteristiche presta- zionali.
UNI 11248 Illuminazione stradale - Selezione delle categorie illuminotecni- che. UNI 11630 Luce e illuminazione - Criteri per la stesura del progetto illu- minotecnico.
UNI EN 12665 UNI EN 13201-2
UNI EN 13201-3
UNI EN 13201-4
UNI CEI EN ISO/IEC 17025
