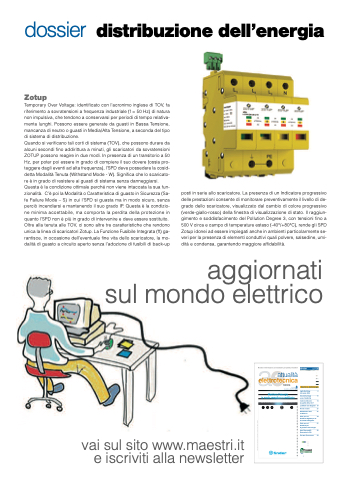

Page 32 - Attualità Elettrotecnica Aprile 2024

dossier distribuzione dell’energia
Zotup
Temporary Over Voltage: identificato con l’acronimo inglese di TOV, fa riferimento a sovratensioni a frequenza industriale (f = 50 Hz) di natura non impulsiva, che tendono a conservarsi per periodi di tempo relativa- mente lunghi. Possono essere generate da guasti in Bassa Tensione, mancanza di neutro o guasti in Media/Alta Tensione, a seconda del tipo di sistema di distribuzione.
Quando si verificano tali corti di sistema (TOV), che possono durare da alcuni secondi fino addirittura a minuti, gli scaricatori da sovratensioni ZOTUP possono reagire in due modi. In presenza di un transitorio a 50 Hz, per poter poi essere in grado di compiere il suo dovere (ossia pro- teggere dagli eventi ad alta frequenza), l’SPD deve possedere la cosid- detta Modalità Tenuta (Withstand Mode - W). Significa che lo scaricato- re è in grado di resistere ai guasti di sistema senza danneggiarsi. Questa è la condizione ottimale perché non viene intaccata la sua fun- zionalità. C’è poi la Modalità o Caratteristica di guasto in Sicurezza (Sa- fe Failure Mode – S) in cui l’SPD si guasta ma in modo sicuro, senza perciò incendiarsi e mantenendo il suo grado IP. Questa è la condizio- ne minima accettabile, ma comporta la perdita della protezione in quanto l’SPD non è più in grado di intervenire e deve essere sostituito. Oltre alla tenuta alle TOV, ci sono altre tre caratteristiche che rendono unica la linea di scaricatori Zotup. La Funzione Fusibile Integrata (ff) ga- rantisce, in occasione dell’eventuale fine vita dello scaricatore, la mo- dalità di guasto a circuito aperto senza l’adozione di fusibili di back-up
posti in serie allo scaricatore. La presenza di un Indicatore progressivo delle prestazioni consente di monitorare preventivamente il livello di de- grado dello scaricatore, visualizzato dal cambio di colore progressivo (verde-giallo-rosso) della finestra di visualizzazione di stato. Il raggiun- gimento e soddisfacimento del Pollution Degree 3, con tensioni fino a 500 V circa e campo di temperature esteso (-40°/+80°C), rende gli SPD Zotup idonei ad essere impiegati anche in ambienti particolarmente se- veri per la presenza di elementi conduttivi quali polvere, salsedine, umi- dità e condensa, garantendo maggiore affidabilità.
