ABB

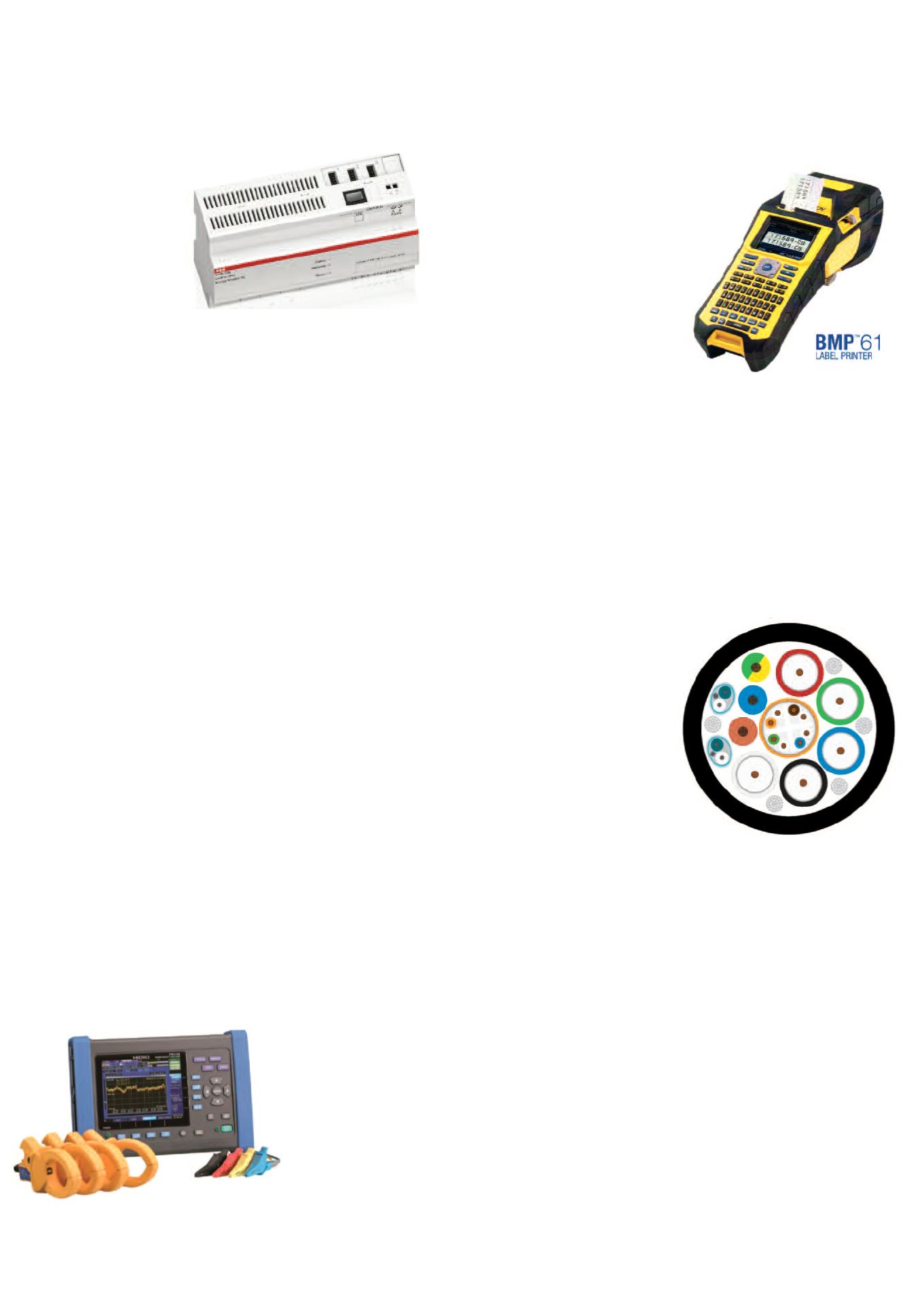

Il nuovo CMS-700 (Cir-
cuit Monitoring Sy-
stems) di ABB è un si-
stema compatto di monitoraggio per derivazioni multicanale in corrente al-
ternata (c.a.) e in corrente continua (c.c.), costituito da un’unità di control-
lo e da sensori, componenti che possono essere installati in modo sempli-
ce e intuitivo all’interno dei quadri elettrici di distribuzione. Nella progetta-
zione del sistema è stata posta particolare attenzione al fine di ottenere la
massima semplicità di utilizzo, un ampio intervallo di misura e una scala-
bilità ottimale in ogni tipo di applicazione. Il sistema è in grado di rilevare
prestazioni elettriche, picchi di domanda e potenziali guasti su un massi-
mo di 96 circuiti, individuando le situazioni di sovraccarico prima che si
verifichino e offrendo una soluzione ideale anche in applicazioni comples-
se particolarmente esigenti. La compattezza dell’unità di controllo e dei
sensori, in grado di misurare correnti in alternata, in continua e miste
(TRMS) fino a 160 A, consente di operare il più vicino possibile al carico,
direttamente sui dispositivi di protezione all’interno dei quadri di distribu-
zione, facilitando così le operazioni di manutenzione predittiva. Con il suo
Web server integrato, il CMS-700 può visualizzare tutti i dati direttamente
on line, offrendo l’opportunità di effettuare un successivo trattamento attra-
verso interfacce LAN TCP/IP o Modbus RTU. Tutti i sensori sono collegati
all’unità di controllo CMS da un cavo piatto flessibile che minimizza la
quantità di conduttori necessari nei quadri elettrici. Grazie al loro profilo a
U, i nuovi sensori a nucleo aperto possono essere adattati agli impianti
esistenti, offrendo una soluzione ideale anche nelle applicazioni di retrofit.
Asita
Asita presenta PW3198/90, un analizzatore della Qualità di rete in Classe
A secondo la norma CEI EN 61000-4-30 edizione 2 che consente la ge-
stione remota tramite rete LAN o Internet. Le interfacce disponibili sono:
USB, LAN, RS232C, slot per SD Card (2GB). Lo strumento misura, visua-
lizza, registra, calcola, archivia, classifica, i parametri di rete (tensione,
corrente, potenza attiva, potenza induttiva, potenza capacitiva, potenza
apparente, fattore di potenza ecc…) effettua l’analisi delle componenti ar-
moniche (CEI EN 61000-4-7) e interarmoniche di tensione, corrente e po-
tenza, fino al 50° ordine oltre alla lorio direzione (è l’impianto che genera o
qualcun altro sporca la linea?). Lo strumento misura anche la corrente di
spunto di motori ed apparecchiature elettriche in genere, ed effettua l’ana-
lisi dei disturbi di rete previsti da CEI EN 50160 come richiesto da CEI EN
61000-4-30 edizione 2 (sovratensioni transitorie impulsive, buchi ed inter-
ruzioni di rete, spikes, variazioni di ampiezza e di frequenza, sbilancia-
mento tra le fasi) L’analisi transitori avviene con campionamento a 2 MHz.
Inoltre effettua l’analisi del nutro, la sincronizzazione oraria tramite modulo
GPS opzionale, la misura su sistemi a 50Hz / 60 Hz / 400 Hz. Sono dispo-
nibili trasduttori ampero-
metrici da 5 A a 5000 A. In-
fine effettua analisi statisti-
che tramite software
9624/50 PQA Hi-PRO in
dotazione. Lo standard di
sicurezza è elevato: CAT IV
– 600 V e molti sono gli ac-
cessori opzionali: sensori
amperometrici, adattatori,
PC-Card, cavi di collega-
mento, custodie…
Brady
Brady presenta la stampante per eti-
chette BMP TM 61 per elettricisti, tec-
nici della comunicazione e costruttori
di quadri che possono così identifica-
re fili, cavi e componenti in mood ra-
pido ed efficiente. A prova di caduta
e il suo ampio touch screen a colori
con i9ndicatori a schermo permette di verificare facilmente la cartuccia
di etichette installata e le etichette rimanenti. È possibile ridere sullo
schermo l’etichetta prima di stamparla in modo da evitare errori. La ve-
locità di stampa è di33,8 mm al secondo. La funzione liste incorporata
permette la stampa di intere liste di etichette evitando di creare ogni eti-
chetta separatamente. Il foglio di calcolo dei dati può essere salvato su
una chiavetta USB e scaricato nella stampante. Modelli di etichette pre-
definite, procedure guidate per la creazione di etichette, taglierina incor-
porata e varie opzioni per la serializzazione dei dati permettono di iden-
tificare cavi e componenti più velocemente. L’alimentazione avviene con
batteria NiMH o con trasformatore (fornito).
CEAM
CEAM Cavi Speciali si propone sul
mercato con una vasta gamma di
prodotti che trovano impiego in mol-
teplici settori che vanno dall’indu-
stria al residenziale, dalle telecomu-
nicazioni ai sistemi multimediali, si-
curezza e ambiente. Per quanto ri-
guarda la sicurezza nei confronti del
comportamento al fuoco, tutti i pro-
dotti sono anzitutto non propaganti
la fiamma. A catalogo troviamo quat-
tro sezioni: Multimedia (antenna, au-
dio, domotica, trasmissione dati), In-
dustria (cablaggio quadri, automa-
zione, elettronica e informatica ecc.), Sicurezza e ambiente (antifurto, vi-
deosorveglianza, fotovoltaico, rivelazione incendio); Custom (progettazio-
ne e costruzione di cavi personalizzati su richiesta). In particolare, per
quanto riguarda l’Industria citiamo i cavi FROR, FROR-OD e FROR-Gate
non schermati, adatti per il cablaggio di quadri, automazione, cancelli out-
door e sistemi antintrusione, per il controllo e segnalamento i cavi multipo-
lari flessibili delle serie FRAF, FR2OHH2R, FROH2R e TFC, Vasta anche la
gamma di cavi per fieldbus (automazione industriale)
Danfoss
I nuovi servoazionamenti decentralizzati Danfoss VLT® DSD 510 sono
stati espressamente progettati per ridurre del 50% i costi di installazione
grazie alla particolare architettura di collegamento. La flessibilità del siste-
ma motion di Danfoss Drives permette di supportare sullo stesso HW dif-
ferenti protocolli di comunicazione: EtherCAT, Powerlink, Profinet IRT e
Ethernet IP. Il servoazionamento DSD® 510 è dotato di molteplici sistemi
di retroazione quali resolver, encoder BiSS monogiro e multigiro, encoder
EnDat 2.1, encoder EnDat 2.2, Hiperface, Hiperface DSL. Disponibile in
un’unica taglia da 5.5 kW, con grado di protezione IP67 e certificato 3M7
per le vibrazioni e shock, fanno del DSD® 510 il componente fondamen-
tale di un sistema motion flessibile, decentralizzato, robusto, intelligente e
a
ttualità
e
lettrotecnica - luglio/agosto
2017
- numero
6
39
visti a... Sps
