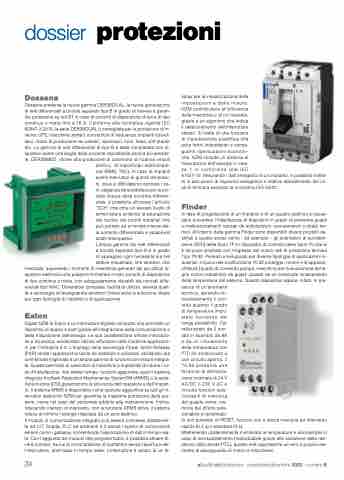

dossier protezioni
Dossena
Dossena presenta la nuova gamma DER3BDUAL, la nuova generazione di relè differenziali a toroide separato tipo B in grado di rilevare e garan- tire protezione su reti BT in caso di correnti di dispersione di terra di tipo continuo o miste fino a 16 A. Conforme alla normativa vigente IEC 60947-2:2019, la serie DER3BDUAL è consigliata per la protezione di in- verter, UPS, macchine utensili, convertitori di frequenza, impianti fotovol- taici, mezzi di produzione nei cantieri, ascensori, torni, frese, soft-starter etc. La gamma di relè differenziali di tipo B è stata completata con di- spositivi aventi una soglia della corrente impostabile ancora più sensibi- le, DER3BMED, idonei alla protezione di colonnine di ricarica veicoli
elettrici, di macchinari elettromedi- cali (RMN, TAC). In caso di impianti aventi interruttori di grandi dimensio- ni, dove è difficilissimo centrare i ca- vi, esigenza da soddisfare per la cor- retta misura della corrente differen- ziale, è possibile utilizzare l’articolo “SCH” che offre un elevato livello di schermatura evitando la saturazione del nucleo dei toroidi installati che può portare ad un’errata misura del- la corrente differenziale e spiacevoli scatti intempestivi.
L’ampia gamma dei relè differenziali a toroide separato tipo B è in grado di appagare ogni necessità sia nel settore industriale, che terziario, che
medicale, superando i momenti di incertezza generati dai più diffusi di- spositivi elettronici che possono immettere in rete correnti di dispersione di tipo continuo o miste, non adeguatamente rilevabili dai normali diffe- renziali tipo A/AC. Dimensioni compatte, facilità di utilizzo, elevata quali- tà e tecnologia all’avanguardia rendono l’intera serie la soluzione ideale per ogni tipologia di impianto e di applicazione.
Eaton
Digital NZM di Eaton è un interruttore digitale compatto che permette un risparmio di spazio e costi grazie all’integrazione della comunicazione e della misurazione dell’energia. Le sue caratteristiche offrono innovazio- ne e sicurezza, rendendolo idoneo all’utilizzo nelle moderne applicazio- ni per l’Industria 4.0. L’impiego della tecnologia Power Xpert Release (PXR) rende l’apparecchio facile da installare e utilizzare, abilitando una connettività migliorata e un’ampia gamma di funzioni con misure integra- te. Questo permette ai costruttori di macchine e impiantisti di ridurre i co- sti d’installazione. Allo stesso tempo, funzioni aggiuntive quali il sistema integrato Arcflash Reduction Maintenance SystemTM (ARMS) o la selet- tività di zona (ZSI) garantiscono la sicurezza dell’operatore e dell’impian- to. Il sistema ARMS è disponibile come opzione aggiuntiva su tutti gli in- terruttori elettronici NZM per garantire la massima protezione delle per- sone, come nel caso del personale addetto alla manutenzione. Inoltre, riducendo il tempo di intervento, con la funzione ARMS attiva, il sistema riduce al minimo l’energia rilasciata da un arco elettrico.
Il modulo di comunicazione integrato può essere connesso direttamen- te ad IoT, Scada, PLC ed ambienti 4.0 senza l’ausilio di componenti esterni come i gateway, consentendo l’esportazione di dati in tempo rea- le. Con l’aggiunta del modulo relè programmabili, è possibile attuare di- versi scenari, tra cui la commutazione di contattore senza l’apertura del- l’interruttore, anch’esso in tempo reale. L’interruttore è dotato di un di-
splay per la visualizzazione delle
impostazioni e delle misure.
NZM contribuisce all’efficienza
della macchina o di un impianto,
grazie a un algoritmo che indica
il deterioramento dell’interruttore
stesso. Si tratta di una funzione
di manutenzione predittiva che
evita fermi indesiderati e conse-
guenti ripercussioni economi-
che. NZM include un sistema di
misurazione dell’energia in clas-
se 1 in conformità alla IEC
61557-12. Misurando i dati energetici di un impianto, è possibile mette- re in atto azioni di risparmio energetico e relativo abbattimento dei co- sti di fornitura secondo la normativa ISO 50001.
Finder
In fase di progettazione di un impianto o di un quadro elettrico è neces- sario prevedere l’installazione di dispositivi in grado di prevenire guasti e malfunzionamenti causati da sottotensioni, sovratensioni o sbalzi ter- mici. All’interno della gamma Finder sono disponibili diversi prodotti de- stinati a questo scopo come - ad esempio – gli scaricatori di sovraten- sione (SPD) della Serie 7P e i dispositivi di controllo della Serie 70 che si è da poco ampliata con l’ingresso del nuovo relè di protezione termica Tipo 70.92. Pensato e sviluppato per diverse tipologie di applicazioni in- dustriali, il nuovo relè multifunzione 70.92 protegge i motori e le apparec- chiature (quadri di comando pompe, macchine per la lavorazione del le- gno motori industriali) da guasti causati da un eventuale innalzamento della temperatura del sistema. Questo dispositivo agisce, infatti, in pre- senza di un’anomalia
termica, aprendo im-
mediatamente il con-
tatto quando il grado
di temperatura impo-
stato fuoriesce dal
range predefinito. Ca-
ratterizzato da 2 con-
tatti in scambio da 8A
e da un rilevamento
della temperatura con
PTC (in cortocircuito o
con circuito aperto), il
70.92 presenta una
tensione di alimenta-
zione nominale di 24 V
AC/DCo230VACe
include funzioni sele-
zionabili di memoria
del guasto come: me-
moria del difetto sele-
zionabile e ripristinabi-
le con pulsante di RESET, funzioni con o senza memoria ad intervento rapido (0.5 s) o standard (3 s).
Mantenendo costantemente monitorata la temperatura e azionandosi in caso di surriscaldamento (individuabile grazie alla variazione della resi- stenza della sonda PTC), questo relè rappresenta un vero e proprio ele- mento di salvaguardia di motori e macchinari.
