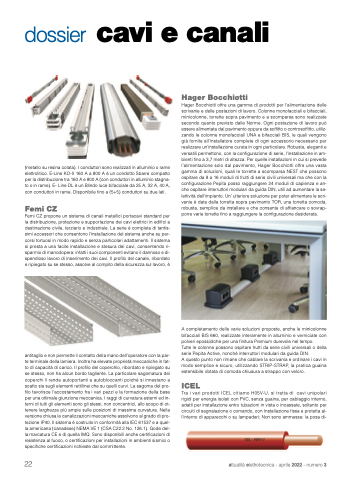

Page 22 - Attualità Elettrotecnica 3 Aprile 2022

dossier cavi e canali
(metallo su resina colata). I conduttori sono realizzati in alluminio o rame elettrolitico. E-Line KO-II 160 A a 800 A è un condotto Sbarre compatto per la distribuzione tra 160 A e 800 A (con conduttori in alluminio stagna- to o in rame). E- Line DL è un Blindo luce bifacciale da 25 A, 32 A, 40 A, con conduttori in rame. Disponibile fino a (5+5) conduttori su due lati.
Femi CZ
Femi CZ propone un sistema di canali metallici portacavi standard per la distribuzione, protezione e supportazione dei cavi elettrici in edifici a destinazione civile, terziario e industriale. La serie è completa di tantis- simi accessori che consentono l’installazione del sistema anche su per- corsi tortuosi in modo rapido e senza particolari adattamenti. Il sistema si presta a una facile installazione e stesura dei cavi, consentendo ri- sparmio di manodopera: infatti i suoi componenti evitano il dannoso e di- spendioso lavoro di inserimento dei cavi. Il profilo del canale, ribordato e ripiegato su se stesso, assolve al compito della sicurezza sul lavoro, è
antitaglio e non permette il contatto della mano dell’operatore con la par- te terminale della lamiera. Inoltre ha elevate proprietà meccaniche in fat- to di capacità di carico. Il profilo del coperchio, ribordato e ripiegato su se stesso, non ha alcun bordo tagliente. La particolare sagomatura dei coperchi li rende autoportanti e autobloccanti poiché si innestano a scatto sia sugli elementi rettilinei che su quelli curvi. La sagoma del pro- filo favorisce l’accostamento fra i vari pezzi e la formazione della base per una ottimale giunzione meccanica. I raggi di curvatura esterni ed in- terni di tutti gli elementi sono gli stessi, non concentrici, allo scopo di ot- tenere larghezze più ampie sulle posizioni di massima curvatura. Nella versione chiusa le canalizzazioni meccaniche assolvono al grado di pro- tezione IP40. Il sistema è costruito in conformità alla IEC 61537 e a quel- la americana (canadese) NEMA VE 1 (CSA C22.2 No. 126.1). Gode del- la marcatura CE e di quella IMQ. Sono disponibili anche certificazioni di resistenza al fuoco, o certificazioni per installazioni in ambienti sismici o specifiche certificazioni richieste dal committente.
Hager Bocchiotti
Hager Bocchiotti offre una gamma di prodotti per l’alimentazione delle scrivanie e delle postazioni di lavoro. Colonne monofacciali e bifacciali, minicolonne, torrette sopra pavimento e a scomparsa sono realizzate secondo quanto previsto dalle Norme. Ogni postazione di lavoro può essere alimentata dal pavimento oppure da soffitto o controsoffitto, utiliz- zando le colonne monofacciali UNA e bifacciali BIS, le quali vengono già fornite all’installatore complete di ogni accessorio necessario per realizzare un’installazione curata in ogni particolare. Robuste, eleganti e versatili permettono, con la configurazione di serie, l’installazione in am- bienti fino a 3,7 metri di altezza. Per quelle installazioni in cui si prevede l’alimentazione solo dal pavimento, Hager Bocchiotti offre una vasta gamma di soluzioni, quali le torrette a scomparsa NEST che possono ospitare da 8 a 16 moduli di frutti di serie civili universali ma che con la configurazione Pepita posso raggiungere 24 moduli di capienza e an- che ospitare interruttori modulari da guida DIN, utili ad aumentare la se- lettività dell’impianto. Un’ ulteriore soluzione per poter alimentare le scri- vanie è data dalla torretta sopra pavimento TOR, una torretta comoda, robusta, semplice da installare e che consente di affiancare o sovrap- porre varie torrette fino a raggiungere la configurazione desiderata.
A completamento delle varie soluzioni proposte, anche le minicolonne bifacciali BIS 660, realizzate interamente in alluminio e verniciate con polveri epossidiche per una finitura Premium durevole nel tempo.
Tutte le colonne possono ospitare frutti da serie civili universali o della serie Pepita Active, nonché interruttori modulari da guida DIN.
A questo punto non rimane che cablare la scrivania e ordinare i cavi in modo semplice e sicuro, utilizzando STRIP-STRAP, la pratica guaina estensibile dotata di comoda chiusura a strappo con velcro.
ICEL
Tra i vari prodotti ICEL citiamo H05V-U, si tratta di cavi unipolari rigidi per energia isolati con PVC, senza guaina, per cablaggio interno, adatti per installazione entro tubazioni in vista o incassate, soltanto per circuiti di segnalazione o comando, con Installazione fissa e protetta al- l’interno di apparecchi o su lampadari; Non sono ammesse: la posa di-
