L
a nuova fami-
glia di interfac-
ce modulari a
relè “MasterIN Sy-
stem” di Finder con
morsetti dotati della
tecnologia ad inne-
sto rapido Push-in si
propone nel settore
qaudristico come
naturale evoluzione
degli zoccoli a molla
per un cablaggio an-
cora più rapido e una
maggiore resistenza
a trazioni e vibrazio-
ni.

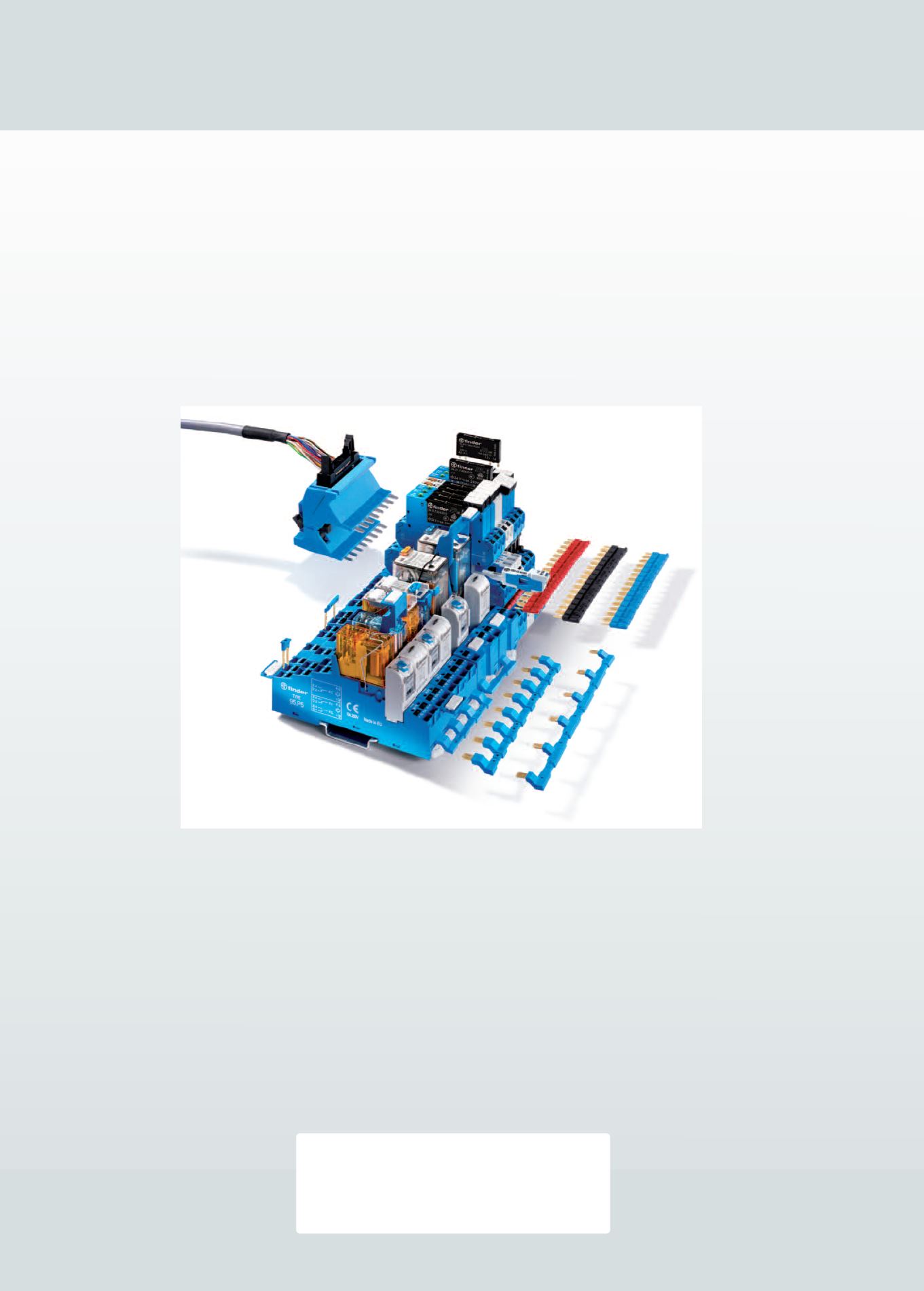

MasterIN System ve-
de al suo interno le
storiche famiglie di
inter facce Finder
quali: serie 39, serie
48, serie 4C e serie
58, garantendo così
una copertura com-
pleta delle varie ap-
plicazioni nell’auto-
mazione industriale e nella quadristica generale. I nuovi modelli si dif-
ferenziano dai tipi esistenti per la lettera “P” indicativa di “Push-in” nel
codice.
Tutti nuovi anche gli accessori che completano questo sistema. Ver-
satilità e integrazione sono i caratteri distintivi che hanno spinto i pro-
gettisti Finder a disegnare pettini e ponticelli capaci di collegare fra
loro interfacce anche di tipo diverso.
Sono un esempio i ponticelli a due poli, che permettono di connettere
in parallelo velocemente e facilmente i contatti anche di due serie di-
verse e i pettini da 6 e 8 poli, utili per creare dal lato bobina delle con-
nessioni comuni con tutti i prodotti MasterIN System.
I portatessera, ridisegnati per dare maggiore leggibilità, sono adatti
ad ospitare le targhette di identificazione da utilizzare con sistemi di
scrittura a trasferimento termico delle stampanti CEMBRE.
In ogni singola interfaccia, non possono mancare i moduli di segnala-
zione e protezione bobina, i ponticelli di ritenuta e sgancio di tipo pla-
stico (versione SPA) e i ponticelli metallici di sola ritenuta (versione
SMA). Completa le novità di questa fami-
glia il foro di controllo in prossimità di ogni
morsetto Push-in per inserire il puntale di
un multimetro ed eseguire misurazioni
precise in totale sicurezza.
Come risparmiare tempo e spazio
L’interfaccia modulare a relè Serie 39 di Finder è una soluzione versati-
le e salva-spazio grazie alla larghezza di soli 6,2 mm che offre un eleva-
to numero di combinazioni tra zoccoli e accessori. Modelli atti alla pro-
tezione dei dispositivi elettrici sensibili come i Controllori Logici Pro-
grammabili (PLC) e alla commutazione di carichi resistivi, induttivi o ca-
pacitivi, per applicazioni quali: macchine ed equipaggiamenti, celle ro-
botizzate, sistemi di climatizzazione, linee di assemblaggio, sistemi ma-
nifatturieri, industria di pro-
cesso, quadri elettrici di
controllo/comando/servizi
ausiliari, automazione indu-
striale ed automazione civi-
le/domotica. Le combina-
zioni tra zoccoli e accessori
della Serie 39 sono: “Ma-
sterBasic” per un utilizzo
universale in qualsiasi tipo
di sistema, utile come inter-
faccia di uscita tra PLC, relè
e solenoidi. “MasterPlus” ol-
tre a garantire le prestazioni
del MasterBasic permette
una protezione extra del-
l’uscita tramite fusibile inter-
cambiabile, con o senza
LED di segnalazione (bre-
vetti Finder nella categoria
delle interfacce 6,2 mm). Di-
sponibile anche in versione
multitensione alimentabile
da 24 a 240 V sia in alterna-
ta che continua.”MasterInput” prevede l’interfacciamento in ingresso
tra contatti ausiliari, sensori, interruttori di fine corsa e PLC, con distri-
buzione facile e veloce dell’alimentazione con pettine di collegamento
sui terminali BB (Bus-Bar). “MasterOutput” è adatto al controllo in usci-
ta tra PLC e bobine di relè ausiliari, motori ed elettrovalvole. “Master-
Timer” è il temporizzatore Multifunzione e Multitempo, con possibilità
di selezionare 4 scale tempi e 8 funzioni. Accetta il modulo portafusi-
bile. Tutte le interfacce Serie 39 prevedono l’utilizzo con relè elettro-
meccanico EMR ora nella nuova colorazione nera, oppure nella ver-
sione a stato solido SSR. Il modulo duplicatore Push-in permette di du-
plicare i cavi di ingresso/uscita di ogni singolo morsetto è applicabile
a tutti gli zoccoli con connessione Push-In.
L’accessorio stesso è provvisto degli stessi morsetti ed è utilizzabile
sia con cavi rigidi che flessibili o con puntalino. Il separatore plastico
“Dual-purpose” consente di differenziare visivamente due gruppi di in-
terfaccia mantenendo l’isolamento tra alta e bassa tensione. L’innova-
tivo sistema MasterADAPTER aiuta la connessione dei terminali di ali-
mentazione lato bobina di un numero massimo di 8 MasterINTERFACE
attraverso un cavo FLAT a 14 poli.
Novità per la versione MasterBASIC, la cer-
tificazione ATEX permette l’istallazione in
ambienti a rischio di esplosione per la pre-
senza di gas (Certificazione per zona 2).
Finder
s.p.a
Via Drubiaglio, 14 10040 -
Almese (TO)
Tel.011 9346211- Fax 011 9359079
-
