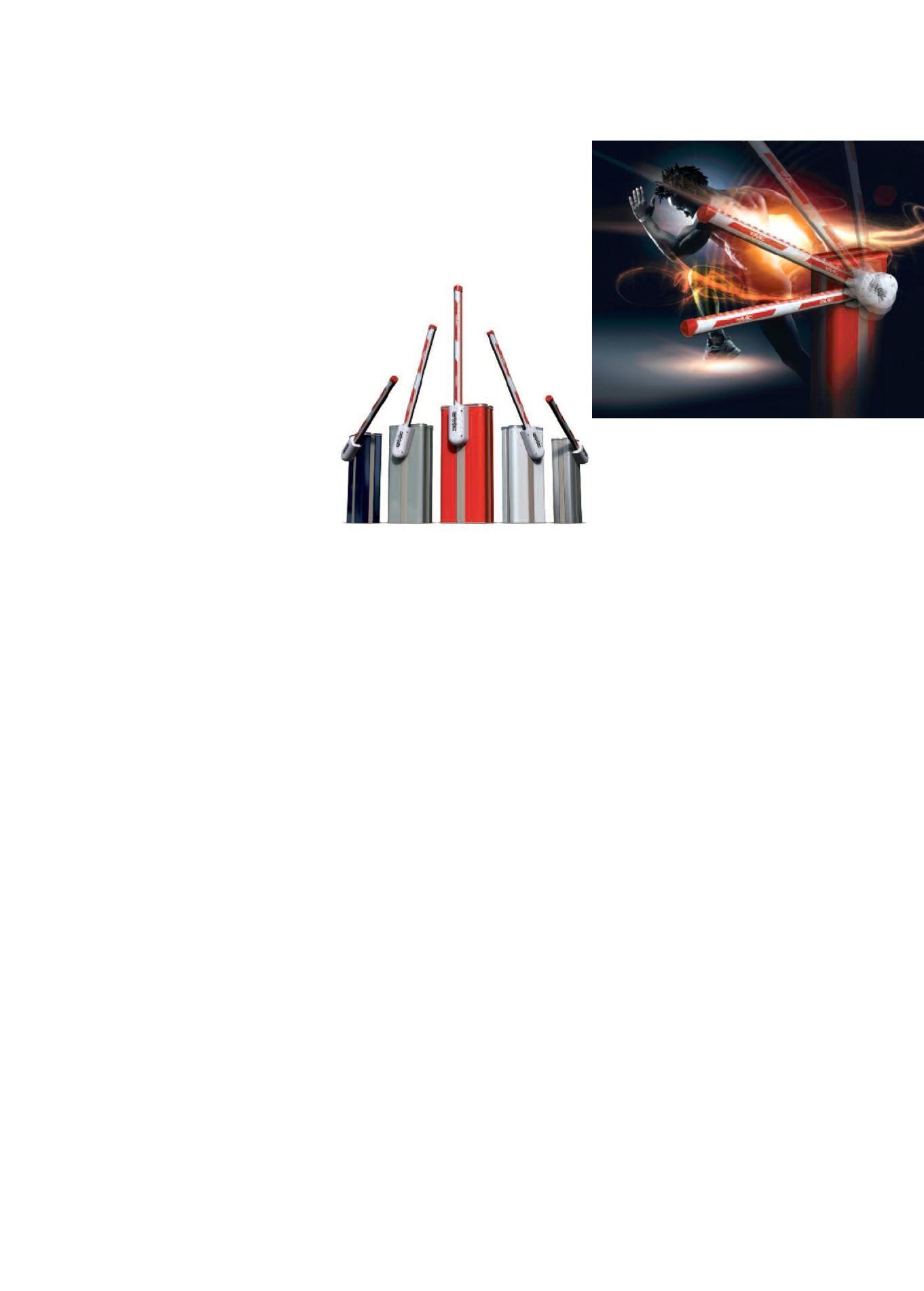

L
a barriera B 680H Faac ad alte prestazio-
ni, in tecnologia Hybrid (operatore oleoi-
namico più motore elettrico DC bru-
shless a 24 V) si caratterizza per la lunga vita
operativa, l’alta velocità di apertura unita a to-
tale sicurezza, elevata flessibilità applicativa,
segnalatori luminosi integrati e un design mo-
derno che facilita gli eventuali interventi di ri-
parazione. Queste caratteristiche la rendono
adatta a una grande varietà di applicazioni,
dall’abitazione civile fino al casello autostra-
dale. Grazie alle caratteristiche della tecnolo-
gia Hybrid (tra cui l’impiego di un motore elet-
trico in bagno d’olio), la barriera B680H offre
una vita operativa di oltre due milioni di cicli di
apertura/chiusura in condizioni di utilizzo con-
tinuo (duty cycle 100%). La molla di bilancia-
mento è progettata per una durata superiore a
due milioni di cicli e quindi non necessita di
sostituzione periodica. L’elevata velocità di
movimento della sbarra, regolabile elettroni-
camente, consente di ottenere tempi di aper-
tura molto brevi: meno di 1,5 s per sbarre di
2,3 m, meno di 6 s per sbarre di 8,3 m. Queste
prestazioni non vanno a scapito della sicurez-
za, poiché, grazie a un encoder assoluto inte-
grato, la barriera è dotata della funzione di in-
versione su ostacolo. Ciò consente di ottenere
anche una curva d’impatto conforme alle nor-
me per i passaggi pedonali.
Flessibilità applicativa
Oltre alla velocità regolabile, altri accorgimen-
ti progettuali rendono la barriera B680H facil-
mente adattabile a numerose applicazioni: le
configurazioni ‘sinistra’ e ‘destra’ si ottengono
con un’unica versione semplicemente collo-
cando la molla di bilanciamento sul lato op-
portuno, mentre la sbarra componibile può es-
sere facilmente prolungata per controllare var-
chi di larghezza compresa tra due e otto me-
tri. La barriera, inoltre, è facilmente visibile in
qualunque condizione ambientale grazie a un
lampeggiante semaforico rosso/verde integra-
to nella parte fissa (non sporgente, quindi an-
tivandalico) costituito da Led ad alta efficienza
e programmabile da scheda; anche la sbarra,
caratterizzata da una sezione ellittica antiven-
to e da un profilo di gomma protettiva sul lato
inferiore, può essere dotata di una striscia di
Led sull’intera lunghezza.
Design accurato
Grande attenzione è stata dedicata anche al
design, con finalità estetiche e pratiche.
La base fissa, infatti, ha una struttura portante
interna ed è dotata di un cofano esterno, di-
sponibile in quattro diversi colori oltre alla ver-
sione inox, che svolge solo la funzione di invo-
lucro protettivo. Il cofano, che viene sottopo-
sto all’innovativo trattamento anticorrosivo pri-
mer di zincatura epossidica 100
μ,
può esse-
re facilmente sostituito in caso di danneggia-
menti. Il montaggio, anche in sede di prima in-
stallazione, è particolarmente semplice: una
volta installato il montante con la ‘tasca’ e
l’asta, il cofano va semplicemente infilato dal-
l’alto e fissato alla base. Per un’eventuale so-
stituzione è sufficiente rimuovere i fissaggi e
sfilarlo nuovamente dall’alto, senza dover
smontare l’intera barriera.
Elettronica avanzata
L’energia elettrica che aziona la barriera è for-
nita da un alimentatore switching ad alta effi-
cienza che accetta in ingresso tensioni com-
prese tra 100 e 240 Vac ed è immune a even-
tuali sbalzi di rete. Installando il modulo XBAT
24 (batterie ad alte prestazioni al Nichel-Metal
Idruro), comprensivo di caricabatterie, è pos-
sibile garantire il funzionamento della B680H
anche in assenza di alimentazione primaria.
La scheda elettronica a microprocessore
E680 garantisce l’integrazione della B680H in
sistemi di gestione complessi, grazie a nume-
rose uscite ed ingressi programmabili e a un
connettore per moduli Gsm, Ethernet e Wi-Fi.
Due loop detector integrati ad alta sensibilità
permettono di contenere i costi di sistema. La
scheda elettronica che governa il prodotto è
collocata in una scatola protettiva trasparente,
nella parte alta della base fissa; al di sopra
a
ttualità
e
lettrotecnica - maggio
2017
- numero
4
della scheda è presente una barra Din pre-
montata, per l’eventuale installazione di ulte-
riori accessori.
Dettagli razionali
La barriera B680H è stata progettata tenendo
conto anche delle esigenze di progettisti, di-
stributori e installatori.
Oltre agli aspetti fin qui evidenziati, numerosi
altri elementi contribuiscono a fare della nuo-
va barriera Faac una soluzione particolarmen-
te razionale: tra essi la predisposizione per il
montaggio di accessori sul cofano; il setup
meccanico semplice e guidato; il setup auto-
matico della scheda elettronica in due soli
passaggi; la retro-compatibilità con la piastra
di fondazione delle barriere Faac 620 e 640;
l’attestato di conformità al grado di protezione
IP56 (Tüv Süd).
La flessibilità della soluzione, inoltre, è garan-
tita anche da una ricca dotazione di accesso-
ri, tra cui quelli per le aste tonde pivottanti (la
tasca, il kit ‘siepe’, il piedino d’estremità, il
sensore di sfondamento); la valvola antivan-
dalismo che permette di salvaguardare l’inte-
grità del sistema idraulico in caso di forzature
sull’asta; il gruppo antipanico che consente
l’apertura manuale dell’asta in caso di assen-
za di alimentazione elettrica.
Qualità Faac
Anche la barriera B680H offre i vantaggi tipici
dei prodotti Faac: la grande attenzione al ri-
sparmio energetico e alla sicurezza (testimo-
niati, rispettivamente, dai marchi “SafeZone” e
“GreenTech”); la semplicità del bus 2easy;
una rete distributiva che assicura la presenza
capillare sul territorio; il forte rapporto con una
comunità di installatori qualificati ai quali Faac
offre assistenza tecnica e corsi di formazione.
L’ampiezza della gamma Faac, inoltre, garan-
tisce una facile integrazione della barriera con
gli altri dispositivi d’automazione e di sicurez-
za necessari per realizzare soluzioni comple-
te, sia nelle applicazioni residenziali sia nelle
installazioni più complesse riguardanti infra-
strutture di pubblica utilità.
a cura di Francesca Arcidiacono
Dal parcheggio condominiale alle
installazioni industriali, alte
prestazioni con la barriera
oleodinamica Faac
barriera
oleodinamica in
tecnologia
Hybrid
