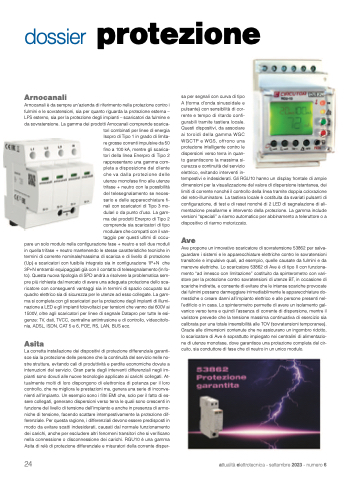

dossier protezione
Arnocanali
Arnocanali è da sempre un’azienda di riferimento nella protezione contro i fulmini e le sovratensioni, sia per quanto riguarda la protezione esterna – LPS esterno, sia per la protezione degli impianti – scaricatori da fulmine e da sovratensione. La gamma dei prodotti Arnocanali comprende scarica-
tori combinati per linee di energia Isopro di Tipo 1 in grado di limita- re grosse correnti impulsive da 50 fino a 100 kA, mentre gli scarica- tori della linea Enerpro di Tipo 2 rappresentano una gamma com- pleta a disposizione del cliente che va dalla protezione delle utenze monofase fino alle utenze trifase + neutro con la possibilità del telesegnalamento se neces- sario e delle apparecchiature fi- nali con scaricatori di Tipo 3 mo- dulari o da punto d’uso. La gam- ma dei prodotti Enerpro di Tipo 2 comprende sia scaricatori di tipo modulare che compatti con il van- taggio per questi ultimi di occu-
pare un solo modulo nella configurazione fase + neutro e soli due moduli in quella trifase + neutro mantenendo le stesse caratteristiche tecniche in termini di corrente nominale/massima di scarica e di livello di protezione (Up) e scaricatori con fusibile integrato sia in configurazione 1P+N che 3P+N entrambi equipaggiati già con il contatto di telesegnalamento (in fo- to). Questa nuova tipologia di SPD andrà a risolvere la problematica sem- pre più richiesta dal mercato di avere una adeguata protezione dello sca- ricatore con conseguenti vantaggi sia in termini di spazio occupato sul quadro elettrico sia di sicurezza per le utenze ad esso collegate. La gam- ma si completa con gli scaricatori per la protezione degli impianti di illumi- nazione a LED e gli impianti fotovoltaici per tensioni che vanno dai 600V ai 1500V, oltre agli scaricatori per linee di segnale Datapro per tutte le esi- genze: TV, dati, TVCC, centraline antintrusione e di controllo, videocitofo- nia, ADSL, ISDN, CAT 5 e 6, POE, RS, LAN, BUS ecc.
Asita
La corretta installazione dei dispositivi di protezione differenziale garanti- sce sia la protezione delle persone che la continuità del servizio nelle no- stre strutture, evitando cali di produttività e perdite economiche dovute a interruzioni del servizio. Gran parte degli interventi differenziali negli im- pianti sono dovuti alle nuove tecnologie applicate ai carichi collegati. At- tualmente molti di loro dispongono di elettronica di potenza per il loro controllo, che ne migliora le prestazioni ma, genera una serie di inconve- nienti all’impianto. Un esempio sono i filtri EMI che, solo per il fatto di es- sere collegati, generano dispersioni verso terra le quali sono crescenti in funzione del livello di tensione dell’impianto e anche in presenza di armo- niche di tensione, facendo scattare intempestivamente la protezione dif- ferenziale. Per questa ragione, i differenziali devono essere predisposti in modo da evitare scatti indesiderati, causati dal normale funzionamento dei carichi, anche per escludere altri fenomeni transitori che si verificano nella connessione o disconnessione dei carichi. RGU10 è una gamma Asita di relè di protezione differenziale e misuratori della corrente disper-
sa per segnali con curva di tipo
A (forma d’onda sinusoidale e
pulsante) con sensibilità di cor-
rente e tempo di ritardo confi-
gurabili tramite tastiera locale.
Questi dispositivi, da associare
ai toroidi della gamma WGC
WGCTP e WGS, offrono una
protezione intelligente contro le
dispersioni verso terra in quan-
to garantiscono la massima si-
curezza e continuità del servizio
elettrico, evitando interventi in-
tempestivi e indesiderati. Gli RGU10 hanno un display frontale di ampie dimensioni per la visualizzazione del valore di dispersione istantanea, dei limiti di corrente nonché il controllo della linea tramite doppia colorazione del retro-illuminatore. La tastiera locale è costituita da svariati pulsanti di configurazione, di test e di reset nonché di 2 LED di segnalazione di ali- mentazione preallarme e intervento della protezione. La gamma include versioni “speciali” a riarmo automatico per abbinamento a teleruttore o a dispositivo di riarmo motorizzato.
Ave
Ave propone un innovativo scaricatore di sovratensione 53862 per salva- guardare i sistemi e le apparecchiature elettriche contro le sovratensioni transitorie e impulsive quali, ad esempio, quelle causate da fulmini e da manovre elettriche. Lo scaricatore 53862 di Ave è di tipo II con funziona- mento “ad innesco con limitazione” costituito da spinterometro con vari- store per la protezione contro sovratensioni di utenze BT, in occasione di scariche indirette, e consente di evitare che le intense scariche provocate dai fulmini possano danneggiare irrimediabilmente le apparecchiature do- mestiche o creare danni all’impianto elettrico e alle persone presenti nel- l’edificio o in casa. Lo spinterometro permette di avere un isolamento gal- vanico verso terra e quindi l’assenza di corrente di dispersione, mentre il varistore prevede che la tensione massima continuativa di esercizio sia calibrata per una totale insensibilità alle TOV (sovratensioni temporanee). Grazie alle dimensioni contenute che ne assicurano un ingombro ridotto, lo scaricatore di Ave è soprattutto impiegato nei centralini di alimentazio- ne di utenze monofase, dove garantisce una protezione completa del cir- cuito, sia conduttore di fase che di neutro in un unico modulo.
