S
ocomec, specialista nella gestione del-
l’energia, ha creato una gamma di com-
mutatori di potenza in grado di soddisfa-
re le più diverse disponibilità di rete. Nasce
quindi la gamma ATyS M, in grado di assicura-
re, sia la continuità di alimentazione, che la si-
curezza degli operatori, consentendo un rapi-
do trasferimento da una sorgente di alimen-
tazione all’altra, a seconda della disponibilità.
La gamma completa comprende commutatori
di rete modulari da 40 a 160 A, disponibili in
quattro modelli (da remoto ed automatici): ATyS
d M, ATyS t M, ATyS g M, ATyS p M.
La gamma completa
ATyS d M
Gli ATyS d M sono commutatori di sorgenti,
monofase o trifase, comandati a distanza
tramite contatti puliti provenienti da una cen-
tralina esterna. Sono in formato modulare e
sono dotati di apertura completamente appa-
rente. Sono destinati a essere utilizzati in reti a
bassa tensione con apertura temporizzata
dell’alimentazione del carico durante il trasfe-
rimento. Gli ATyS d M offrono un doppio inter-
blocco, meccanico ed elettrico, per il massi-
mo della sicurezza dell’impianto. Propongono,
inoltre, un sezionamento per apertura comple-
tamente apparente con due indicatori mecca-
nici di posizione, per un utilizzo sicuro e senza
ambiguità. Essendo basati su una tecnologia
a bobine e contatti rotativi, la durata del black-
out è estremamente ridotta.
Gli ATyS d M sono conformi alla norma IEC
60947-6-1, dedicata ai commutatori di sor-
genti. Hanno inoltre caratteristiche AC33B fino
a 125 A, che consentono di utilizzare lo stesso
prodotto per carichi resistivi e induttivi. L’ali-
mentazione degli ATyS d M è necessaria solo
in caso di commutazione e, essendo basati su
posizioni stabili, sono insensibili alle flut-
tuazioni delle tensioni di controllo.
ATys t M e ATyS g M
Gli ATyS t M e gli ATyS g M sono commutatori
di sorgente automatici, monofase o trifase,
con apertura completamente apparente.
Dispongono di tutte le funzioni presenti nel-
l’ATyS d M, con in più un controllo che assicu-
ra funzionalità automatiche dedicate alle ap-
plicazioni rete/rete (ATyS t M) e rete/gruppo
elettrogeno (ATyS g M). Sono destinati a es-
sere utilizzati in reti a bassa tensione con
apertura temporizzata dell’alimentazione del
carico durante il trasferimento. Gli ATyS t M e
ATyS g M permettono un reale risparmio di
tempo nella loro messa in servizio (da 2 a 3
minuti) e, avendo solo 1 potenziometro (4 per
l’ATyS g M) e 4 dip switch, per la configu-
razione dei parametri, necessitano di un sem-
plice cacciavite per l’installazione.
Più nel dettaglio, ATyS t M è un prodotto dedi-
cato alle applicazioni rete/rete: la centralina in-
tegrata di ATyS t M è stata progettata per
fornire le funzioni necessarie a questa appli-
cazione (funzionamento con o senza priorità,
scelta della rete prioritaria ecc.), oltre al con-
trollo delle tensioni, monofase e trifase, e della
frequenza delle due sorgenti. Mentre, ATyS g
M è stato pensato per le applicazioni
rete/gruppo elettrogeno: la centralina integrata
di ATyS g M propone, oltre al controllo delle
tensioni monofase e trifase e della frequenza
delle due sorgenti, funzioni specifiche all’appli-
cazione rete/gruppo elettrogeno (avvio del
gruppo elettrogeno, test di carico ecc.).
ATys p M
Gli ATyS p M sono commutatori di sorgente au-
tomatici, monofase o trifase, con apertura
completamente apparente. Dispongono di
tutte le funzioni presenti negli ATyS t M e ATyS
g M con in più alcuni parametri supplementari
programmabili, una funzione di sgancio e una
versione con comunicazione. Sono destinati a
essere utilizzati in reti a bassa tensione con
apertura temporizzata dell’alimentazione del
carico durante il trasferimento. Le temporizza-
zioni, gli ingressi e le uscite degli ATyS p M so-
no completamente configurabili, permettendo
in questo modo di gestire facilmente applica-
zioni specifiche (stacco carichi, test ecc.) e di
definire un ciclo di funzionamento adeguato
all’applicazione. Gli ATyS p M, inoltre, propon-
gono una funzione di ritorno alla posizione 0 in
caso di perdita/assenza delle due alimenta-
zioni (attivazione). Questa funzione permette
di proteggere il carico in caso di sorgente in-
stabile. È disponibile una versione specifica
con comunicazione Modbus integrata, che
consente di accedere a tutti i dati del prodotto
(stato, tensioni, frequenze ecc.). È, infine, di-
sponibile un software di configurazione (Easy-
config), che consente la visualizzazione/sal-
vataggio di tutti i parametri, permettendo un ri-
sparmio di tempo notevole.
ATyS h M: l’ultimo nato
È l’ultimo nato della famiglia ATyS M e nasce
per alimentare i locali medici di tipo 2, ad
esempio sale operatorie e terapie intensive,
con 2 sorgenti distinte (una primaria ed una di
emergenza). La particolarità di questo dispo-
sitivo è il tempo di commutazione che è infe-
riore a 0,5 s in caso di mancanza della sor-
gente primaria (e in presenza di quella secon-
daria) così come richiesto dalla normativa Iec
60364-7-710 e Cei 64-8 sezione 710.
Il prodotto è disponibile in versione monofase
nella sola taglia da 63 A. L’ingombro nel qua-
dro elettrico è di 13 moduli Din.
a cura di Francesca Arcidiacono
commutatori
di potenza
per tutte le
“
esigenze
”
di rete

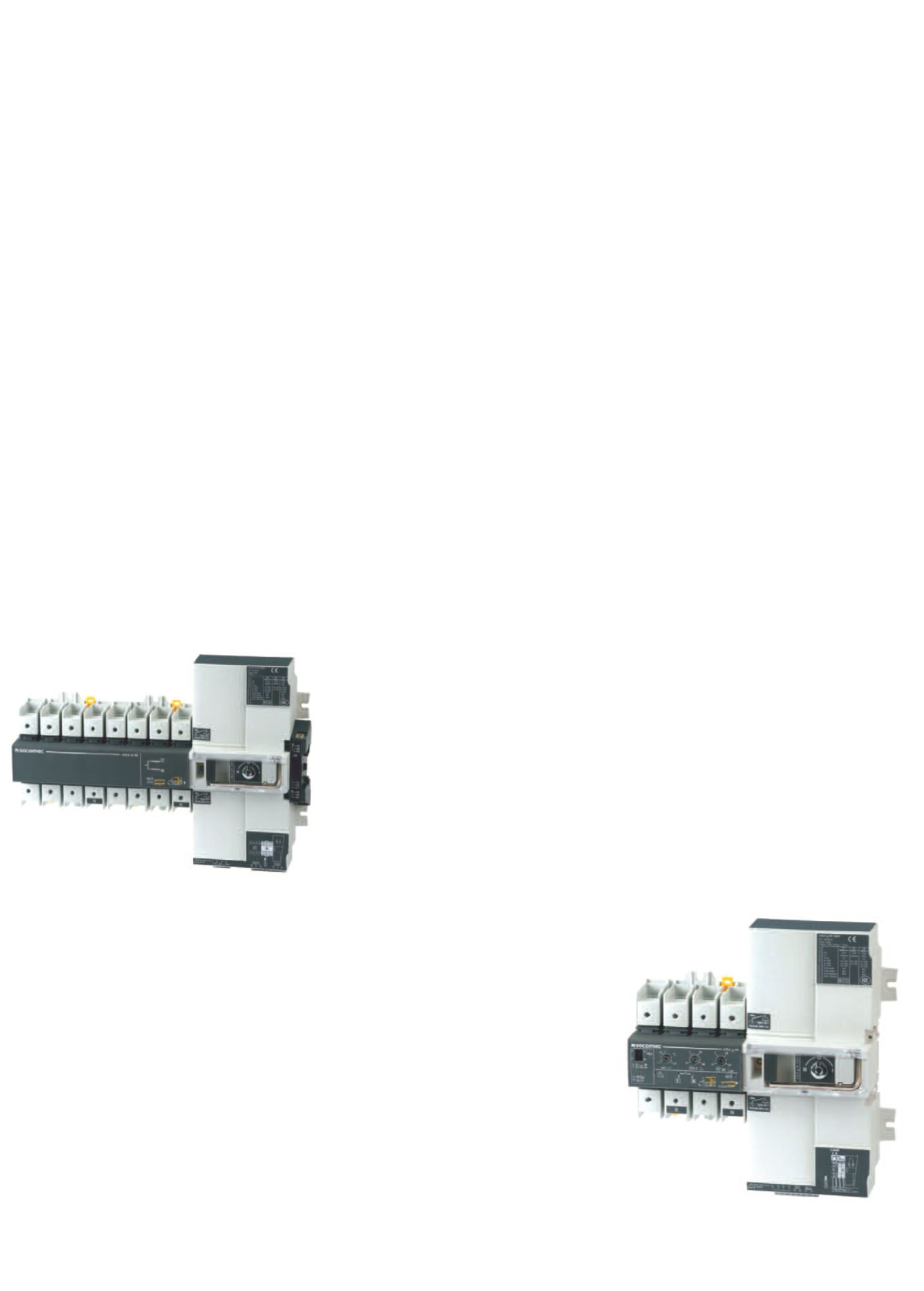

ATyS h M è l’ultimo nato in casa Socomec nell’ambito
della serie ATyS M di commutatori di potenza
di rete modulari, un’ampia gamma
di soluzioni per soddisfare le più
diverse disponibilità di rete
