Illuminotecnica
Calcolo illuminotecnico
La funzione di calcolo illuminotecnico è stata im-
plementata con l’inserimento del rimando relati-
vo alla pagina dedicata agli illuminamenti richi-
esti per alcune tipologie di attività definite dalla
norma Uni-EN 12464 e al valore del flusso lumi-
noso degli apparecchi di produzione Palazzoli.
Con estrema semplicità, inserendo i dati che
l’applicazione richiede, si effettua il calcolo con
il metodo del flusso totale per ottenere l’indica-
zione del numero di apparecchi necessari per il-
luminare il nostro ambiente. Il programma con-
sente di effettuare il calcolo anche inserendo
manualmente il valore di illuminamento neces-
sario ed il flusso luminoso delle lampade.
Lux consigliati per ambiente
Sempre in riferimento alla norma Uni-EN 12464
vengono richiamati i valori richiesti in base al-
l’ambiente ed all’attività ed è presente il colle-
gamento per effettuare direttamente il calcolo il-
luminotecnico.
Ricerca dispositivo illuminante
L’estratto dal catalogo Palazzoli degli apparec-
chi di illuminazione consente la scelta dei pro-
dotti e li inserisce direttamente nel calcolo illu-
minotecnico per effettuare le valutazioni delle
quantità necessarie.

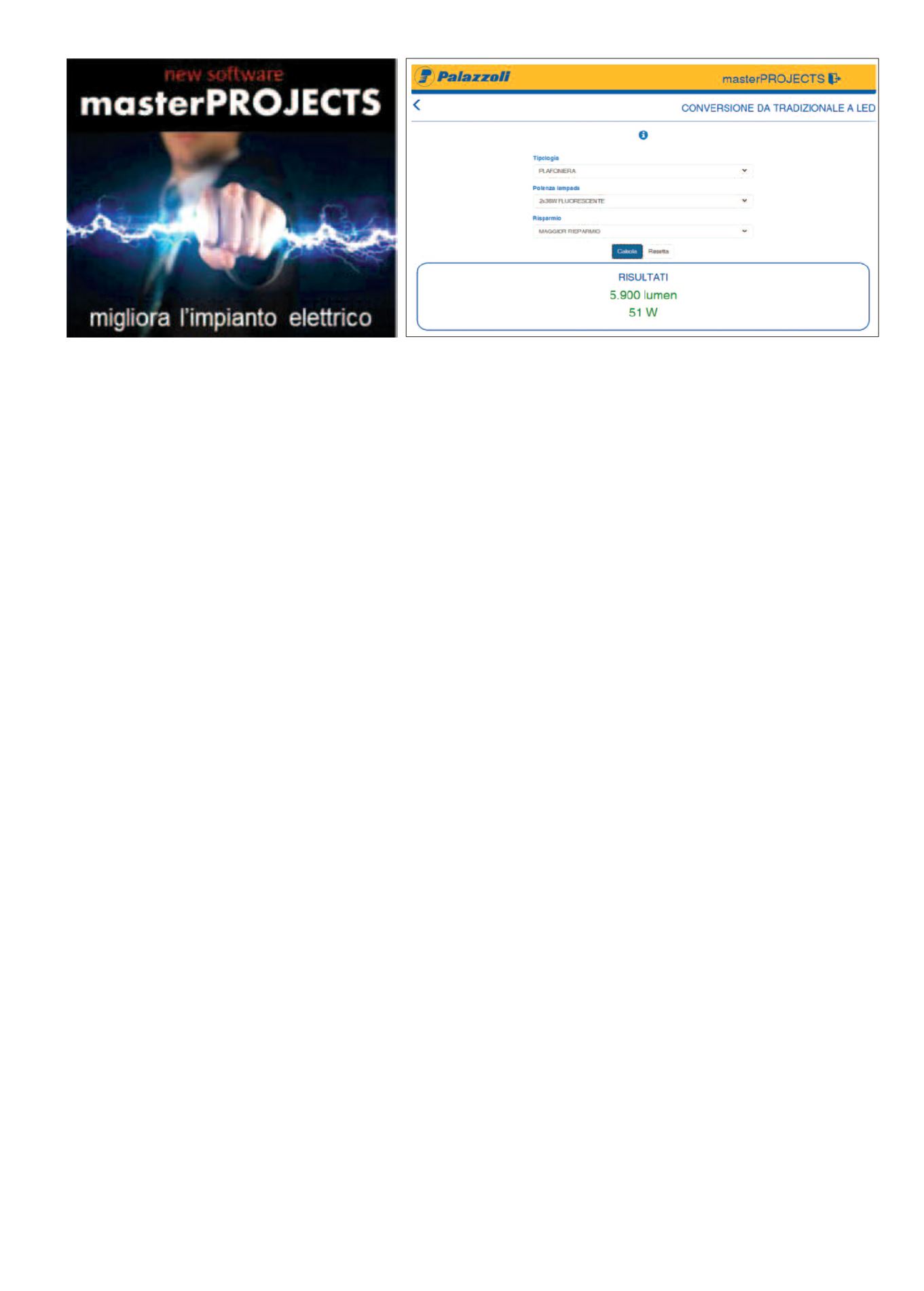

Conversione da tradizionale a Led
Quanto posso risparmiare sostituendo gli ap-
parecchi di illuminazione tradizionali attuali con
quelli a Led? L’applicazione serve per valutare
indicativamente la riduzione di potenza che
posso ottenere considerando di sostituire lam-
pade fluorescenti o a scarica.
Impianto di terra:
dimensionamento
L’applicazione non ha subito variazioni rispetto
a quella di EasyProjects, la semplicità e la
chiarezza sono alla base di questa funzione
che, nel rispetto della norma Cei 64-8 per il
coordinamento a protezione dei contatti indi-
retti nel sistema TT (forniture in bassa tensio-
ne), consente di definire rapidamente le indi-
cazioni necessarie a realizzare un impianto
di terra sicuro ed efficiente.
Sistemi elettrici
Spesso le nozioni teoriche sono di difficile com-
prensione senza le basi di studio e di cono-
scenza approfondita della materia; il “mistero
dei sistemi elettrici” non deve essere di appan-
naggio di dotti professionisti che progettano gli
impianti, ma devono essere anche alla portata
di chi gli impianti li esegue e vuole compren-
derne il significato. Con due click i sistemi elet-
trici sono alla portata di tutti.
Simboli elettrici
Comprendere il contenuto di schemi elettrici e
planimetrie deve essere alla portata di tutti, nel-
l’applicazione troviamo il significato dei simboli
ricorrenti e la possibilità di scaricare la grafica
nel formato universalmente riconosciuto per il
disegno tecnico.
Gradi IP
Le persone a contatto con le apparecchiature
elettriche devono essere protette contro i con-
tatti diretti, le apparecchiature a loro volta sono
contenute in involucri che impediscono la pe-
netrazione dannosa di corpi solidi e liquidi. Nel-
la sezione denominata “Gradi IP” troviamo per
ogni ambiente definito il grado di protezione mi-
nimo richiesto dalla norma tecnica e il grado di
protezione raccomandato per una perfetta ese-
cuzione. In diverse attività viene fatta la distin-
zione tra l’esecuzione all’interno piuttosto che
all’esterno. Un prontuario sempre a portata di
mano in caso di dubbi sull’esecuzione.
Progettazione
Ambienti senza obbligo di progetto
Il progetto degli impianti elettrici con il DM 37/08
è sempre obbligatorio all’interno del campo di
applicazione del decreto. Non sempre però
sussiste l’obbligo che venga redatto da un pro-
fessionista iscritto all’albo. Il decreto stabilisce i
limiti dimensionali al di sotto dei quali il progetto
può essere sottoscritto dal responsabile tecnico
dell’impresa in possesso dei “requisiti tecnico
professionali”. In alcuni casi, ad es. negli im-
pianti esterni, non siamo soggetti a quanto ri-
chiesto dal DM 37/08. Con pochi passaggi è
possibile verificare quando c’è l’obbligo di pro-
getto, quando serve il professionista iscritto al-
l’albo per redigere gli elaborati o quando è suf-
ficiente il responsabile tecnico.
Redazione di progetto al di sotto
dei limiti dimensionali
Quando il progetto può essere redatto dal re-
sponsabile tecnico dell’impresa in possesso
dei requisiti tecnico professionali, il DM 37/08
prevede all’articolo 7 comma 2 che il progetto
sia costituito almeno dallo schema dell’im-
pianto, “inteso come descrizione funzionale
ed effettiva dell’opera”. Poiché il decreto non
ha previsto le modalità o la modulistica su co-
me predisporre il progetto e la normativa tec-
nica: norma Cei 0-2 è studiata per impianti
complessi, resta la libertà al responsabile tec-
nico di procede nel miglior modo possibile al-
la stesura dell’elaborato.
Il programma con l’inserimento guidato dei
dati e delle caratteristiche dell’impianto elabo-
ra un documento in grado di soddisfare quan-
to richiesto dal decreto ed esporta la relazione
di progetto.
Catalogo Palazzoli
Il link utile per entrare direttamente sul catalogo
Palazzoli per la consultazione dei prodotti e
delle loro caratteristiche.
Note – Avvertenze
Il presente software non intende sostituire la
progettazione degli impianti elettrici che
progettisti e responsabili tecnici devono ef-
fettuare, come previsto dal DM 37/08, ma è
uno strumento semplice per una prima valu-
tazione di massima sul dimensionamento di
alcune grandezze ricorrenti nella proget-
tazione degli impianti elettrici.
È bene ricordare che nei casi complessi,
soggetti a normativa specifica o dove ricorre
l’obbligo di progetto da parte di professioni-
sta abilitato, le valutazioni devono essere ve-
rificate per l’intera complessità dell’impianto.
Per quanto possibile la società Palazzoli ha
verificato la correttezza dei calcoli e dei risul-
tati e la rispondenza alla normativa tecnica in
vigore, su cui si basa. Palazzoli non si assu-
me comunque responsabilità per un uso im-
proprio o non rispondente a leggi, norme o
regolamenti in vigore. Il software è accessibi-
le tramite il rilascio di una password.
Per ottenere la password è necessario parte-
cipare ai meeting Palazzoli organizzati per gli
installatori e progettisti.
