li impianti elettrici devono essere rea-
lizzati a “regola d’arte”, come stabilito
dalla legge n. 186/68. Per realizzare
un impianto a regola d’arte è necessario cono-
scere la disciplina legislativa che regola le
procedure e stabilisce alcuni obblighi, tra cui
quello di utilizzare normative tecniche.
Le leggi e i decreti in genere hanno una vita
molto lunga, mentre le normative tecniche so-
no in continua evoluzione e si aggiornano sul-
la base della scienza, della tecnologia e del
progresso nel campo delle apparecchiature
elettriche. Gli installatori di impianti elettrici, i
progettisti ed i costruttori di materiali e appa-
recchiature sono cresciuti culturalmente negli
ultimi anni. L’informatica oggi mette a disposi-
zione degli strumenti che sino a qualche anno
fa erano impensabili ed è in grado, tramite PC
e Smartphone, di assisterci anche in cantiere
e poterci fornire le informazioni in modo tem-
pestivo. Spesso però le applicazioni sono
complesse, difficili da utilizzare e senza un’ap-
profondita conoscenza possono portare a ri-
sultati errati. La società Palazzoli ha messo a
disposizione nel 2016 EasyProjects, un soft-
ware con un’interfaccia estremamente sempli-
ce e, visto il successo conseguito, propone
oggi un nuovo strumento ancora più completo
e potente denominato MasterProjects, da uti-
lizzare con la stessa intuitività e semplicità di
EasyProjects. Il nuovo software è stato inte-
grato con alcune funzioni, dettate dalle do-
mande che più frequentemente gli installatori
rivolgono ai loro consulenti.
Anche per questa versione il sistema è com-
pletamente intuitivo, si riesce ad utilizzare
senza manuali o istruzioni per l’uso, è suffi-
ciente avviare il programma e seguire il menu.
Sezioni e novità del software
MasterProjects
Il programma raggruppa le varie funzioni in di-
verse sezioni allo scopo di individuare imme-
diatamente quanto ci serve. Le sezioni e le ap-
plicazioni a disposizione sono di seguito de-
scritte nel dettaglio e illustrate in

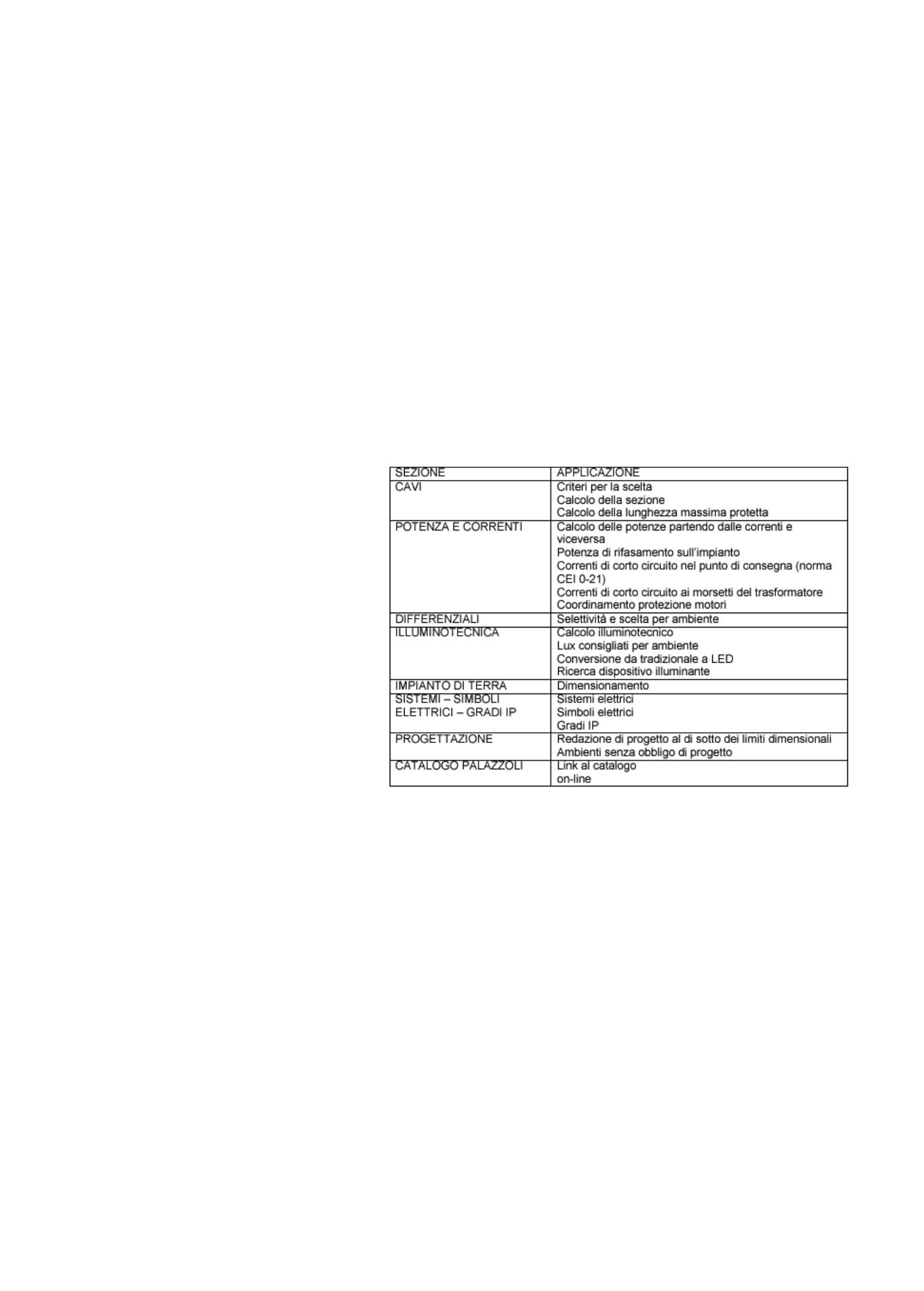

Tabella 1.
Cavi
Criteri per la scelta
L’applicazione permette di individuare: la tipo-
logia di conduttori ammessi nelle condizioni di
posa previste in base all’ambiente; la tipologia
di conduttori ammessi nelle condizioni di posa
previste in base al tipo di posa; il significato
delle sigle dei cavi in base al sistema di desi-
gnazione nazionale; il significato delle sigle
dei cavi in base al sistema di designazione in-
ternazionale; la colorazione dei conduttori.
Calcolo della sezione
La sezione del cavo viene calcolata tenendo
conto sia della protezione contro il sovraccari-
co che della caduta di tensione, con distinzio-
ne tra carico generico e motore elettrico.
È stata introdotta tra le tipologie di posa anche
quella interrata. Il primo parametro di cui tene-
re conto per il dimensionamento del cavo è la
protezione contro il sovraccarico. Il sovrac-
carico è definito così dalla norma: “sovracor-
rente che si verifica in un circuito elettrica-
mente sano”. Devo quindi prevedere la corret-
a
ttualità
e
lettrotecnica - settembre
2017
- numero
7
ta protezione per evitare danneggiamenti al-
l’isolante del cavo. Una volta calcolata la
sezione sulla base della protezione contro il
sovraccarico il software verifica la caduta di
tensione e adegua di conseguenza, se neces-
sario, la sezione del cavo.
Calcolo della lunghezza massima
protetta
Non è sempre obbligatorio proteggere il cir-
cuito contro il sovraccarico come ad esempio
nei circuiti di illuminazione, oppure negli am-
bienti ordinari dove la protezione può essere
effettuata a valle; quando non si effettua la
protezione contro il sovraccarico è necessario
verificare che il cavo sia protetto contro le cor-
renti minime di corto circuito che si possono
verificare in caso di guasto in fondo alla linea.
La verifica delle correnti minime di corto cir-
cuito deve essere effettuata inoltre nei casi in
cui è vietato proteggere il sovraccarico (per
esempio circuiti delle pompe antincendio).
Potenza e correnti
Calcolo delle potenze partendo dalle
correnti e viceversa
La sezione atta al calcolo di potenza e corren-
ti non presenta novità salvo l’aggiunta della
tensione di 690 V utile per alcuni casi di im-
pianti particolari.
Potenza di rifasamento sull’impianto
Viene mantenuto il calcolo della potenza per il
rifasamento degli impianti, considerando che
il fattore di potenza (cosfi) non sia inferiore al
valore di 0,95.
