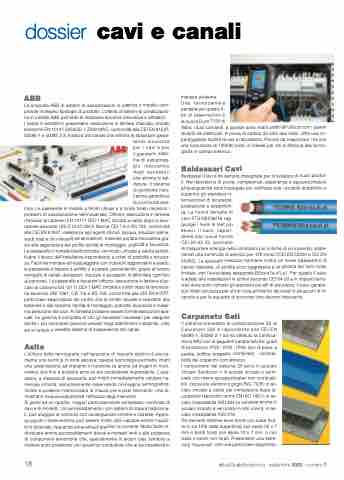

dossier cavi e canali
ABB
La proposta ABB di sistemi di canalizzazioni in plastica e metallo com- prende molteplici tipologie di prodotto. L’offerta di sistemi di canalizzazio- ne in metallo ABB permette di realizzare soluzioni innovative e affidabili.
I canali in sendzimir presentano: esecuzione in lamiera d’acciaio zincato sendzimir EN 10147 S250GD + Z200 MAC, conformità alla CEI EN 61537; 50085-1 e 50085 2-3, foratura del canale che elimina le sbavature garan-
tendo sicurezza per i cavi e per l’operatore, siste- ma di assiemag- gio meccanico degli accessori che elimina le sal- dature. Il sistema di giunzione mec- canica garantisce la continuità elet-
trica. Le passerelle in metallo a fondo chiuso e a fondo forato risolvono i problemi di canalizzazione nell’industriale. Offrono: esecuzione in lamiera d’acciaio al carbonio EN 10111 DD11 MAC zincata a caldo dopo la lavo- razione secondo UNI E14.07.000.0 Norma CEI 7-6 e BS 729, conformità alla CEI EN 61537, resistenza agli agenti chimici (acqua, soluzioni saline, acidi, basi e olii minerali) ed atmosferici, notevole portata meccanica gra- zie alla sagomatura del profilo facilità di montaggio, praticità e sicurezza. Le passerelle in metallo (elettrozincato, verniciato, zincato a caldo) sempli- ficano il lavoro dell’installatore rispondendo a criteri di praticità e sicurez- za. Facili da montare ed equipaggiate con coperchi agganciabili a scatto, le passerelle si fissano a soffitto o a parete, permettendo, grazie all’ampio ventaglio di canali, deviazioni, riduzioni e accessori, di affrontare ogni tipo di percorso. Le passerelle a traversini offrono: esecuzione in lamiera d’ac- ciaio al carbonio EN 10111 DD11 MAC zincata a caldo dopo la lavorazio- ne secondo UNI 1461, CEI 7-6 e BS 729, conformità alla CEI EN 61537, particolare sagomatura del profilo che le rende robuste e resistenti alla flessione e alla torsione, facilità di montaggio, praticità, sicurezza e massi- ma aerazione dei cavi. A richiesta possono essere fornite esecuzioni spe- ciali. La gamma è completa di tutti gli accessori necessari per eseguire anche i più complessi percorsi previsti negli stabilimenti industriali, oltre ad un ampio e versatile sistema di sospensione dei canali.
Asita
L’utilizzo della termografia nell’ispezione di impianti elettrici è sicura- mente una tecnica in forte ascesa; questa tecnologia permette infatti una osservazione ad impianto in funzione (e anche ad organi in movi- mento) che fino a qualche anno fa era considerata impensabile. L’ope- ratore, a distanza di sicurezza, può infatti immediatamente valutare nu- merose criticità, semplicemente osservando l’immagine termografica. Inoltre si possono memorizzare le misure pre e post intervento, che di- mostrano inequivocabilmente l’efficacia degli interventi.
Si pensi ad un quadro, magari particolarmente complesso: centinaia di cavi e di morsetti. Un surriscaldamento, con sistemi di misura tradiziona- li, può sfuggire al controllo con conseguenze critiche e costose. Appro- fondendo l’osservazione può essere molto utile valutare anche l’equili- brio delle fasi, riparando ad eventuali squilibri di corrente. Molto facile in- dividuare anche surriscaldamenti dovuti a morsetti lenti o alla presenza di componenti armoniche che, specialmente in alcuni casi, tendono a mettere sotto pressione uno specifico conduttore che si surriscalderà in
maniera evidente.
Una termocamera
pensata per questo ti-
po di osservazioni è
la nuova Dura T120 di
Asita: i suoi comandi, a joystick sono infatti adatti all’utilizzo con i guanti isolanti da elettricisti. A prova di caduta da oltre due metri, offre una im- pareggiabile facilità di uso e robustezza. Piccola da trasportare, ma con una risoluzione di 120X90 pixel, è l’ideale per chi si affaccia alla termo- grafia in campo elettrico.
Baldassari Cavi
Baldassari Cavi è da sempre impegnata per lo sviluppo di nuovi prodot- ti. Nel laboratorio di prova, competenze, esperienza e apparecchiature all’avanguardia sono impiegate per verificare che i prodotti soddisfino e superino gli standard in-
ternazionali di sicurezza,
prestazione e sostenibili-
tà. La nuova famiglia di
cavi FTG18(O)M16 rag-
giunge i livelli di test più
severi. Il cavo, rispon-
dente alla nuova norma
CEI 20-45 V2, permette
di trasportare energia nelle condizioni più critiche di un incendio, soste- nendo una continuità di servizio per 120 minuti (CEI EN 50200 e CEI EN 50362). La speciale mescola mantiene inoltre un livello bassissimo di calore rilasciato, di acidità poco aggressiva e di densità dei fumi molto limitata, con l’euroclasse assegnata B2ca-s1a,d1,a1. Per questo il cavo è adatto alle installazioni in tunnel secondo CEI 64-20 e in impianti ferro- viari dove sono richiesti gli standard più alti di sicurezza. Il cavo garanti- sce infatti sicurezza per chi si trova all’interno dei locali in situazioni di in- cendio e per le squadre di soccorso che devono intervenire.
Carpaneto Sati
Il sistema brevettato di canalizzazione S5 di Carpaneto Sati è rispondente alle CEI EN 50085-1, 50085-2-1 ed ha ottenuto la certifica- zione IMQ con le seguenti caratteristiche: gradi di protezione: IP20 - IP40 - IP44; tipo di posa: a parete, soffitto, sospeso, combinato; – smonta- bilità dei coperchi: con attrezzo.
I componenti del sistema S5 sono in acciaio zincato Sendzimir o in acciaio zincato e verni- ciato con resine epossipoliesteri non combusti- bili, colore blu elettrico o grigio RAL 7035; in ac- ciaio zincato a caldo per immersione dopo la- vorazione (secondo norme EN ISO 1461); in ac- ciaio inossidabile AISI 304 (a richiesta anche in acciaio zincato e verniciato in altri colori); in ac- ciaio inossidabile AISI 316.
Gli elementi rettilinei sono forniti con base fora- ta (c.ca 15% della superficie) con asole 25 x 7 mmebordiforaticonasole10x7mm,ocon base e bordi non forati. Presentano una estre- mità “Femmina” con una particolare sagomatu-
