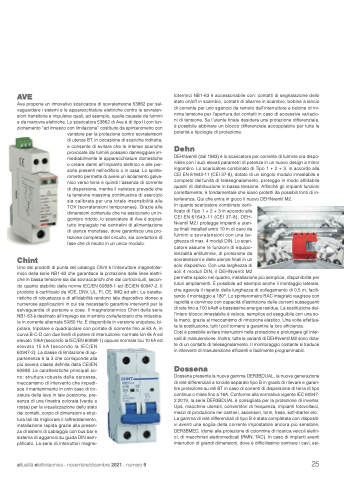

AVE
Ave propone un innovativo scaricatore di sovratensione 53862 per sal- vaguardare i sistemi e le apparecchiature elettriche contro le sovraten- sioni transitorie e impulsive quali, ad esempio, quelle causate da fulmini e da manovre elettriche. Lo scaricatore 53862 di Ave è di tipo II con fun- zionamento “ad innesco con limitazione” costituito da spinterometro con
varistore per la protezione contro sovratensioni di utenze BT, in occasione di scariche indirette, e consente di evitare che le intense scariche provocate dai fulmini possano danneggiare irri- mediabilmente le apparecchiature domestiche o creare danni all’impianto elettrico e alle per- sone presenti nell’edificio o in casa. Lo spinte- rometro permette di avere un isolamento galva- nico verso terra e quindi l’assenza di corrente di dispersione, mentre il varistore prevede che la tensione massima continuativa di esercizio sia calibrata per una totale insensibilità alle TOV (sovratensioni temporanee). Grazie alle dimensioni contenute che ne assicurano un in- gombro ridotto, lo scaricatore di Ave è soprat- tutto impiegato nei centralini di alimentazione di utenze monofase, dove garantisce una pro- tezione completa del circuito, sia conduttore di fase che di neutro in un unico modulo.
Chint
Uno dei prodotti di punta del catalogo Chint è l’interruttore magnetoter- mico della serie NB1-63 che garantisce la protezione delle linee elettri- che in bassa tensione sia dai sovraccarichi che dai cortocircuiti, secon- do quanto stabilito dalle norme IEC/EN 60898-1 ed IEC/EN 60947-2. Il prodotto è certificato da VDE, DNV, UL, FI, CE, IMQ ed altri. Le caratte- ristiche di robustezza e di affidabilità rendono tale dispositivo idoneo a numerose applicazioni in cui sia necessario garantire interventi per la salvaguardia di persone e cose. Il magnetotermico Chint della serie NB1-63 è destinato all’impiego sia in ambito civile/terziario che industria- le in corrente alternata 50/60 Hz. È disponibile in versione unipolare, bi- polare, tripolare e quadripolare con portate di corrente fino ai 63 A, in curva B-C-D con due livelli di potere di interruzione: normale Icn 6k A ed elevato 10kA (secondo la IEC/EN 60898-1) oppure normale Icu 10 kA ed elevato 15 kA (secondo la IEC/EN
60947-2). La classe di limitazione di ap- partenenza è la 3 che corrisponde alla più severa classe definita dalla CEI/EN 60898. Le caratteristiche principali so- no: struttura robusta della carcassa, meccanismo di intervento che impedi- sce il mantenimento in onin caso di for- zatura della leva in tale posizione, pre- senza di una finestra colorata (verde e rossa) per la visualizzazione dello stato dei contatti, corpo di dimensioni e strut- tura tali da migliorare il raffreddamento, installazione rapida grazie alla presen- za di sistemi di cablaggio con bus bar e sistema di aggancio su guida DIN sem- plificato. La serie di interruttori magne-
totermici NB1-63 è accessoriabile con: contatti di segnalazione dello stato on/off in scambio, contatti di allarme in scambio, bobine a lancio di corrente per uno sgancio da remoto dell’interruttore e bobine di mi- nima tensione per l’apertura dei contatti in caso di eccessive variazio- ni di tensione. Se l’utente finale desidera una protezione differenziale, è possibile abbinare un blocco differenziale accoppiabile per tutte le polarità e tipologie di protezione.
Dehn
DEHNventil (dal 1983) è lo scaricatore per corrente di fulmine ora dispo- nibile con i suoi elevati parametri di potenza in un nuovo design a minor ingombro. Lo scaricatore combinato di Tipo 1 + 2 + 3, in accordo alla CEI EN 61643-11 (CEI 37-8), dotato di un singolo modulo innestabile e completo dell’unità di telesegnalamento, protegge in modo affidabile quadri di distribuzione in bassa tensione. Affinché gli impianti funzioni correttamente, è fondamentale che siano protetti da possibili fonti di in- terferenza. Qui che entra in gioco il nuovo DEHNventil M2.
In quanto scaricatore combinato certi-
ficato di Tipo 1 + 2 + 3 in accordo alla
CEI EN 61643-11 (CEI 37-8), DEH-
Nventil M2.l protegge impianti e uten-
ze finali installati entro 10 m di cavo da
fulmini e sovratensioni con una lar-
ghezza di max. 4 moduli DIN. Lo scari-
catore assume le funzioni di equipo-
tenzialità antifulmine, di protezione da
sovratensioni e delle utenze finali in un
solo dispositivo. Con una larghezza di
soli 4 moduli DIN, il DEHNventil M2
permette spazio nel quadro, installazione più semplice, disponibilità per futuri ampliamenti. È possibile ad esempio anche il montaggio laterale, che agevola il rispetto della lunghezza di collegamento di 0,5 m, facili- tando il montaggio a 180°. Lo spinterometro RAC integrato reagisce con rapidità e convince con capacità d’estinzione delle correnti susseguenti di rete fino a 100 kAeff e bassissime energie residue. La sostituzione del- l’intero blocco innestabile è veloce, semplice ed eseguibile con una so- la mano, grazie al meccanismo di rimozione elastico. Una volta effettua- ta la sostituzione, tutti i poli tornano a garantire la loro efficienza.
Così è possibile evitare interruzioni nella protezione e prolungare gli inter- valli di manutenzione. Inoltre, tutte le varianti di DEHNventil M2 sono dota- te di un contatto di telesegnalamento. Il monitoraggio costante si traduce in interventi di manutenzione efficienti e facilmente programmabili.
Dossena
Dossena presenta la nuova gamma DER3BDUAL, la nuova generazione di relè differenziali a toroide separato tipo B in grado di rilevare e garan- tire protezione su reti BT in caso di correnti di dispersione di terra di tipo continuo o miste fino a 16A. Conforme alla normativa vigente IEC 60947- 2:2019, la serie DER3BDUAL è consigliata per la protezione di inverter, Ups, macchine utensili, convertitori di frequenza, impianti fotovoltaici, mezzi di produzione nei cantieri, ascensori, torni, frese, soft-starter etc. La gamma di relè differenziali di tipo B è stata completata con dispositi- vi aventi una soglia della corrente impostabile ancora più sensibile, DER3BMED, idonei alla protezione di colonnine di ricarica veicoli elettri- ci, di macchinari elettromedicali (RMN, TAC). In caso di impianti aventi interruttori di grandi dimensioni, dove è difficilissimo centrare i cavi, esi-
