visto per voi
F

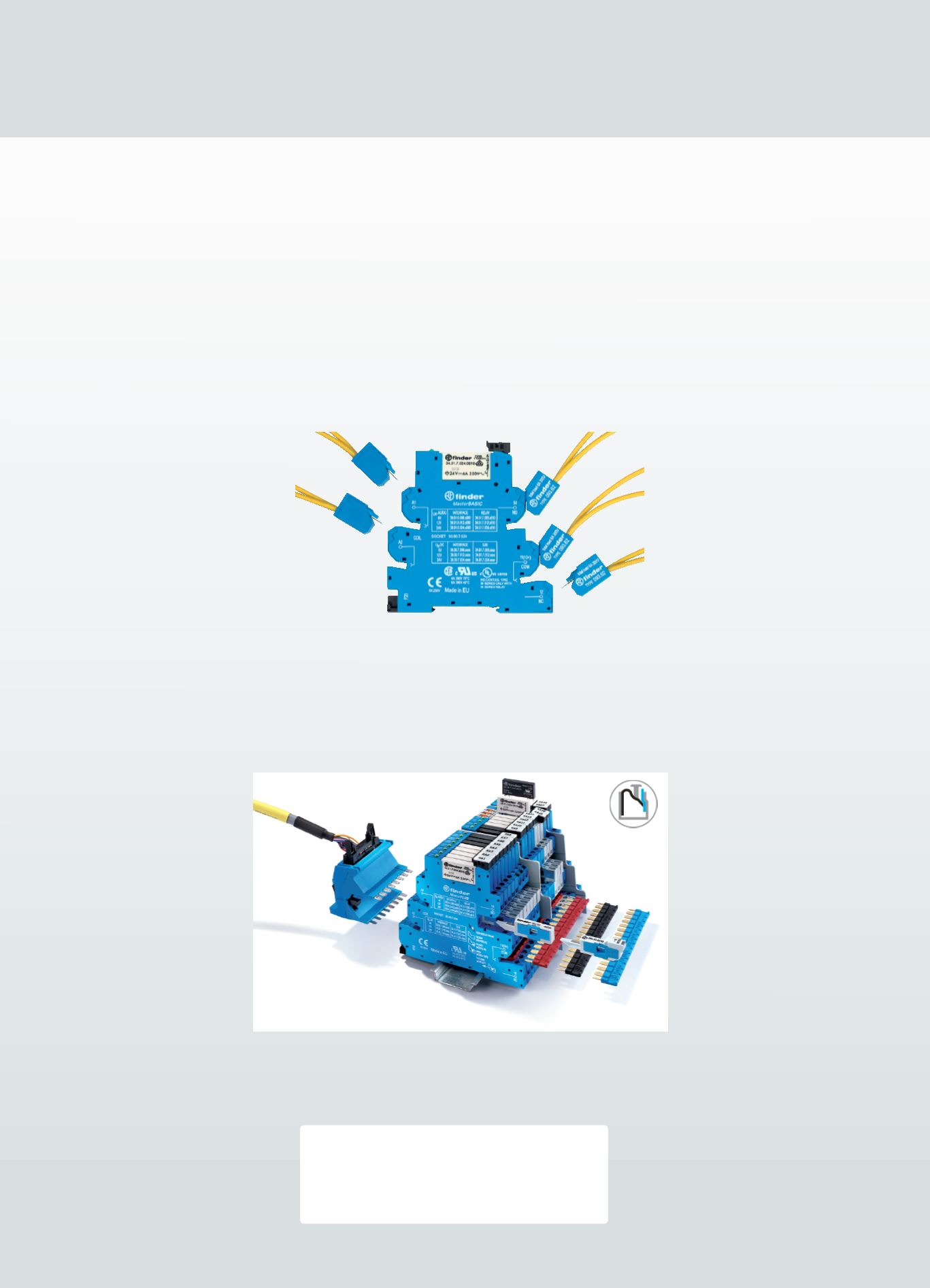

inder amplia la Serie 39 MasterIN-
TERFACE oggi si completa con al-
tri zoccoli e accessori. La soluzione
permette risparmio di tempo nel cablag-
gio dei componenti, risparmio economi-
co in quanto è possibile aggiungere op-
pure sostituire ogni singolo componente
ed infine un guadagno dello spazio al-
l’interno del quadro elettrico gra-
zie alla larghezza di soli 6,2 mm.
I prodotti in questione favorisco-
no la protezione dei dispositivi elettrici
sensibili come nel caso dei Controllori Logici Programmabili (PLC) e nel-
la commutazione dei carichi, siano essi resistivi, induttivi, o capacitivi.
L’interfaccia multitensione
Iniziamo con l’interfaccia MasterPLUS - Multitensione, che grazie al ran-
ge d’ingresso 24 - 240 V AC/DC, permette con un solo articolo la gestio-
ne di tutta una serie di applicazioni che prima necessitavano di tensio-
ni dedicate. Questa soluzione pre-
vede l’utilizzo di un relè EMR (6 A
- 250 V AC) oppure SSR (fino a 2
A - 24 V DC o 240 V AC) a secon-
da dell’applicazione e l’interfaccia
dispone di connessioni a vite op-
pure push-in. A questa interfaccia
si possono associare tutti gli ac-
cessori già conosciuti e ancora il
nuovo duplicatore e il nuovo por-
tafusibile con segnalazione LED.
Quest’ultimo si affianca al modulo
portafusibile esistente, esclusivo
brevetto di Finder nella categoria
delle interfacce 6,2 mm di lar-
ghezza. Il nuovo modulo portafu-
sibile è disponibile nella versione
con segnalazione LED e due ran-
ge di tensione: 12…24 V DC/DC e
110…240 V AC. Il suo obiettivo è salvaguardare l’uscita del relè da
eventuali sovracorrenti o cortocircuiti accidentali e l’accensione del
LED ci comunica se è necessario sostituire il fusibile (da 5x20 mm) in
caso di guasto in modo rapido e comodo.
Il modulo duplicatore
Il nuovo modulo duplicatore Tipo 093.42
permette di duplicare i cavi di ingresso/usci-
ta di ogni singolo morsetto. Questa soluzio-
ne è applicabile a tutti gli zoccoli della Serie 39 predisposti con morset-
ti per connessione Push-in ed è utilizzabile sia con cavi rigidi che flessi-
bili o con puntalino. Ancora una novità incrementa la Serie 39: la cartel-
la tessere Tipo 093.48 che consente l’identificazione dell’interfaccia tra-
mite scrittura a trasferimento termico e si aggiunge alla già presente car-
tella tessere adatta alla scrittura con plotter.
I vari modelli che compongono la Serie 39 si differenziano per le se-
guenti caratteristiche: il Tipo “MasterBasic” garantisce un utilizzo univer-
sale in qualsiasi tipo di sistema e può essere impiegato come interfac-
cia di uscita tra PLC e relè, solenoidi. Il Tipo “MasterPlus” con fusibile
permette una protezione extra del-
l’uscita tramite fusibile intercambia-
bile, con o senza LED di segnala-
zione. Tipo “MasterInput” trova le
principali applicazioni nell’interfac-
ciamento tra contatti ausiliari, sen-
sori, interruttori di fine corsa e PLC,
con distribuzione facile e veloce
dell’alimentazione tramite il pettine
di collegamento sui terminali BB
(Bus-Bar).
Il Tipo “MasterOutput” è adatto al
controllo tra PLC e bobine di relè au-
siliari, motori ed elettrovalvole. Infine il Tipo “MasterTimer” è il temporiz-
zatore Multifunzione e Multi-scala, che offre la possibilità di selezionare
4 scale tempi tramite DIP-switch e 8 funzioni. Questo modello accetta il
modulo portafusibile. Su tutti i modelli Serie 39 sono disponibili due ver-
sioni di relè: relè elettromeccanici o relè Stato Solido.
Inoltre vi è la possibilità di collegare i comuni tramite pettini accessori a
16 vie disponibili in tre colori. Ulteriore accessorio è il separatore plastico
“Dual-purpose” che consente si differenziare visivamente due gruppi di
interfaccia mantenendo l’isola-
mento tra alta e bassa tensione.
L’innovativo sistema MasterA-
DAPTER Tipo 093.68.14.1 per-
mette la connessione dei termi-
nali A1/A2 di un numero massi-
mo di 8 MasterINTERFACE attra-
verso un cavo a 14 poli collega-
to all’uscita del PLC, più due ter-
minali per la connessione del-
l’alimentazione.
Oltre al classico sistema con
morsetti a vite, la Serie 39 dispo-
ne del sistema di connessione
Push-in, sviluppato per velociz-
zare e semplificare le operazioni
di cablaggio. I cavi con sezione
fino a 2,5 mm
2
, rigidi o flessibili
con puntale, si potranno inserire ed estrarre direttamente nei morsetti
in modo pratico e sicuro senza bisogno di altri utensili.
La Serie 39 Finder rappresenta quindi l’evoluzione delle interfacce,
fruibile in diversi tipi di applicazione come: macchine ed equipaggia-
menti, celle robotizzate, sistemi di climatiz-
zazione, linee di assemblaggio, sistemi
manifatturieri, industria di processo, quadri
elettrici di controllo/comando/servizi ausi-
liari, automazione industriale.
Finder
S.p.A.
Via Drubiaglio, 14
10040 Almese (TO)
Tel. 011 9346211 - Fax 011 9359079
-
a
ttualità
e
lettrotecnica - luglio/agosto
2015
- numero
6
interfacciamodulare
a relècon
tecnologia
Push-in
vasta gamma
di accessori
tempi ridotti
di cablaggio
grande
versatilità
