visti a... Sps
re (da -20 a +60 °C. il sistema di guarnizione bicomponente è replicato
anche su questa nuova linea di prodotti, assicurando tenuta al quadro
elettrico. Le potenze di raffreddamento vanno da 1 kW a 2 kW (a breve
disponibili anche da 500 W a 4000 W. Un display elettronico realizza il
controllo allarmi. Le tensioni disponibili sono 230 V ac e 48 V dc. Il gra-
do di protezione è IP55 lato armadio.

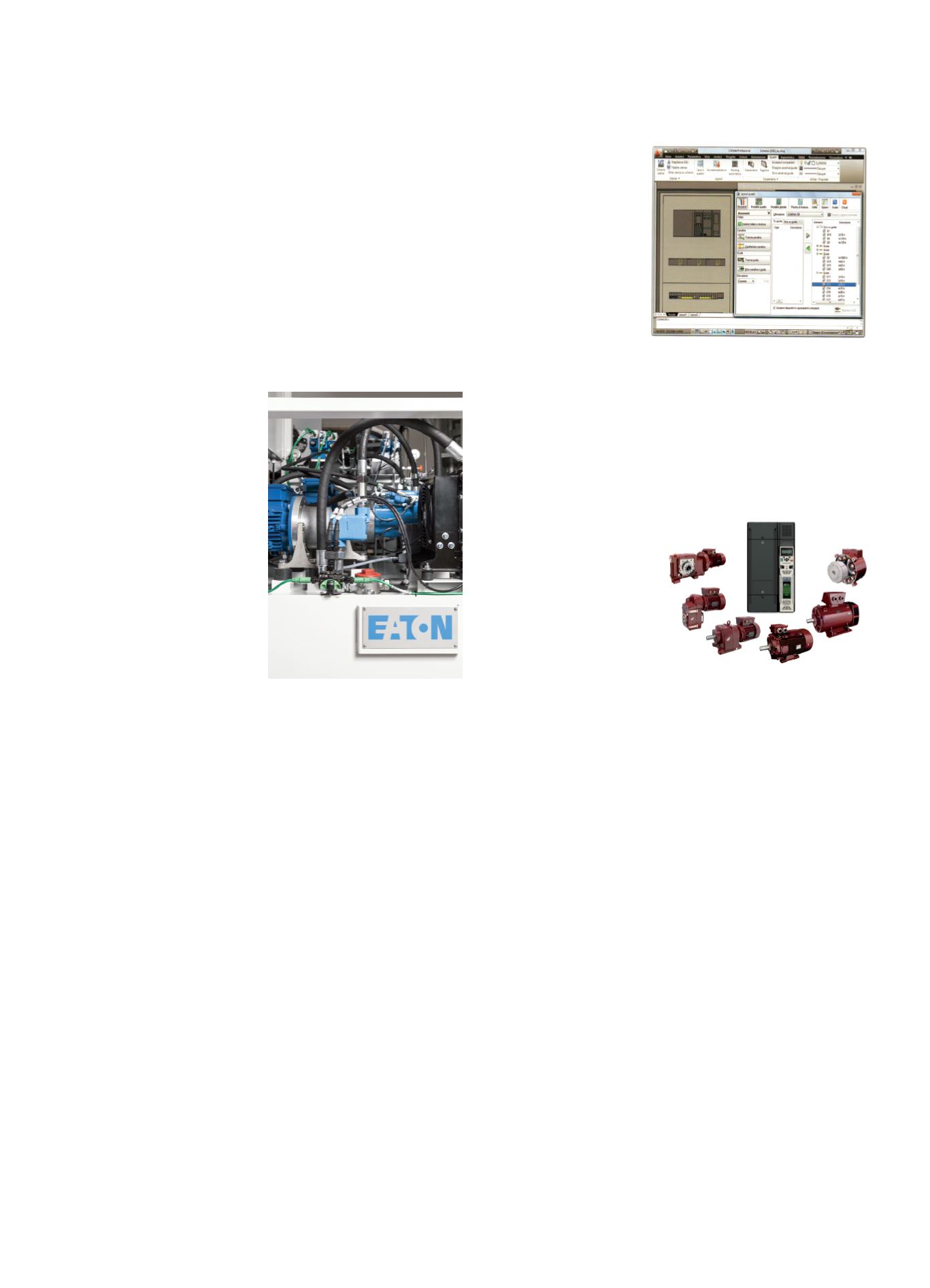

Eaton
Eaton unendo le proprie compe-
tenze in ambito elettrico ed
idraulico offre soluzioni con pom-
pe ad azionamento a velocità va-
riabile (VSD) che migliorano le
prestazioni e riducono il consu-
mo di energia fino al 70%. Il si-
stema elettro-idraulico integrato
è versatile e comprende un’am-
pia gamma di pompe a pistoni e
a palette, filtri, inverter, dispositivi
di manovra e di comando, oltre
all’innovativa tecnologia di ca-
blaggio intelligente SmartWire-
DT di Eaton. Il campo d’impiego
comprende il settore delle mac-
chine utensili, le applicazioni di
stampaggio in fusione, lavorazio-
ne dell’acciaio, applicazioni sulle presse, dove si potrà beneficiare di
una durata prolungata delle macchine grazie alla riduzione della gene-
razione di calore e di una maggiore sicurezza e comfort per l’operatore
grazie alla riduzione dei livelli di rumorosità delle pompe. Combinando la
concentrazione di potenza e le prestazioni delle pompe Eaton con la
funzione di controllo intelligente dei VSD, il sistema può raggiungere la
potenza richiesta con un’efficienza energetica maggiore rispetto ad un
sistema convenzionale con valvola proporzionale. Il prototipo è stato
configurato per funzionare sia a velocità fissa che variabile. Nella moda-
lità a velocità fissa, l’avviatore a velocità variabile (Variable Speed Star-
ter, VSS) PowerXL DE1 dimostra un’opzione secondo la quale la pompa
puó funzionare anche a velocità ridotta. La pompa VSD aziona due cilin-
dri. Introducendo i moduli I/O SmartWire-DT IP67 e portando così Smar-
tWire-DT all’esterno del quadro di comando, l’installazione di sensori e
attuatori per il monitoraggio per esempio del movimento verticale dei ci-
lindri o della temperatura e pressione del sistema di pompa risulta sem-
plice, rapido e flessibile. Dal momento che i moduli IP67 sono disponibi-
li come unità con un unico I/O, i costruttori di macchine possono dispor-
re di una maggiore libertà di scelta in termini di costruzione delle stesse.
Electro Graphics
Electro Graphics propone una serie di software per la progettazione tra
i quali citiamo CADelet che è declinato in varie versioni: Professional,
Schemi e Impianti. Con CADelet Professional si realizzano schemi elettri-
ci e progettazione in Autocad realizzando, tra l’altro, la gestione delle com-
messa, la generazione automatica dello schema, la siglatura dei compo-
nenti, la cross reference, lo schema di interconnessione e i sinottici, la nu-
merazione automatica dei fili, la verifica termica dei quadri, la tabella dei
materiali, il disegno delle planimetrie. I comandi sono organizzati su tool-
bar interattive, contestuali a agganciabili. Il sistema multifoglio consente la
gestione di un numero illi-
mitato di pagine. È possi-
bile la parametrizzazione
degli elaborati secondo
CEI EN 61082. Inoltre è
possibile la definizione
delle utenze, memorizzare le varianti in corso d’opera, definire la rete di
cablaggio strutturato e molto altro ancora. CADelet schemi è adatto per la
realizzazione di schemi elettrici per automazione industriale in AutoCad.
Ed è tratto dal prodotto principale Cadelet Professional e quindi dispone
delle stesse funzionalità di base. CADSelet Impianti è adatto per il disegno
e la progettazione di impianti elettrici in AutoCAD e anch’esso è tratto da
CADelet Professional e ha le stesse caratteristiche di base.
Emerson
Dyneo® di Emerson combina
l’insieme delle tecnologie dei
motori a magneti permanenti
con quelle legate alla variazio-
ne di velocità della nuova
gamma Unidrive M. Queste
soluzioni permettono di otte-
nere rendimenti elevatissimi
su tutti gli intervalli di velocità
e generano ritorni sugli inve-
stimenti in un tempo estremamente ridotto. Estremamente compatti, si
integrano facilmente in qualsiasi sistema, con prestazioni eccezionali e
l’ingombro più ridotto sul mercato. Contrariamente al motore asincrono
in c.a., il flusso magnetico del motore Dyneo® non è indotto dallo stato-
re, ma viene creato direttamente a partire da una serie di magneti per-
manenti inseriti sul rotore. A velocità nominale, i motori della gamma Dy-
neo® evidenziano rendimenti sensibilmente superiori rispetto ai motori
asincroni ad alto rendimento. Questo scarto di rendimento diventa anco-
ra più significativo al di sotto della velocità nominale, come nelle appli-
cazioni a velocità variabile. Il tempo di ritorno sugli investimenti rispetto
ad una soluzione tradizionale è generalmente molto breve. Mantenendo
costantemente la posizione dello statore a 90° del flusso magnetico, la
soluzione Dyneo® garantisce una coppia ottimale sulla totalità dell’inter-
vallo di velocità, senza declassamento né ventilazione forzata e consen-
te di raggiungere velocità dell’ordine di 5500 RPM, nettamente superiori
alle tecnologie tradizionali. I motori della gamma Dyneo® sono concepi-
ti per essere più veloci rispetto ai motori asincroni, consentendo di adat-
tare la velocità del motore a quella della macchina da azionare, elimi-
nando gli organi di trasmissione come i moltiplicatori e accrescendo le
prestazioni della macchina da azionare, aumentandone la velocità.
Eplan
Eplan Electric 8 è un software che intende rendere più efficiente la pro-
gettazione, la documentazione e la gestione dei progetti di automazione
per macchinari e impianti, grazie all’integrazione di tutte le discipline ri-
levanti all’interno del processo di sviluppo e di progettazione. La produ-
zione automatica degli schemi elettrici è parte integrante di un comple-
to sistema di documentazione e fornisce i dati necessari a ciascuna fa-
se del progetto, dalla produzione all’assemblaggio, fino al commissiona-
re produzione e servizi. L’elaborazione interdisciplinare è resa possibile
grazie all’abilità Eplan di interconnettere direttamente l’ingegneria elettri-
