dossier
cavi e sistemi portacavi
zate in conformità alle norme CEI 64-8 e alla CEI EN 60670-23: robustez-
za e resistenza agli utri : IK 07; Grado di protezione : IP 30 coperchio
aperto e IP 40 coperchio chiuso; resistenza al carico verticale: 1500 N
coperchio aperto, 3000 N coperchio chiuso; installazione a pavimento:
installato in pavimenti con metodo di pulitura a secco.

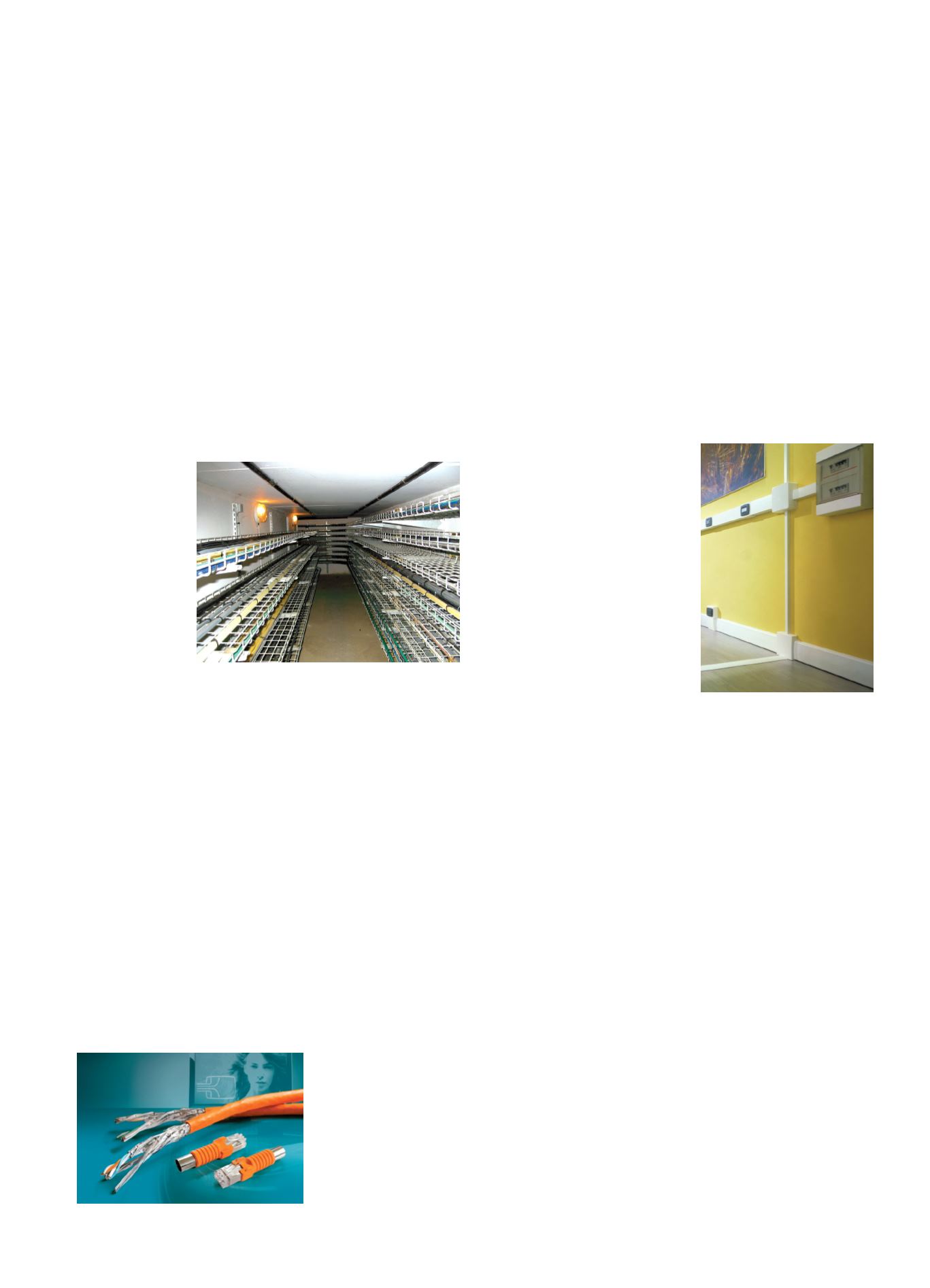

Cablofil
Il marchio Cablofil, presente nel portafoglio dei sistemi di canalizzazione
BTicino, è il precursore, nel 1970, della tecnologia della passerella por-
tacavi in filo d’acciaio e gioca un ruolo d’innovatore: con numerosi bre-
vetti, il suo Gruppo Ricerca & Sviluppo ha messo a disposizione degli in-
stallatori e degli
studi di progetta-
zione un prodotto
affidabile e sicuro.
La gamma di pas-
serelle a filo Cablo-
fil si snoda su pas-
serelle con altezze
da 30, 54, 105, 150
mm e ben 8 lar-
ghezze, da 50 a
600 mm e dispone
di un’ampia offerta
di giunti e accesso-
ri brevettati: semplici e rapidi da installare per realizzare accessori, ga-
rantire la continuità elettrica, fissare le passerelle senza bulloni e viti. Le
passerelle Cablofil sono disponibili in numerose finiture, galvanizzazione
prima della fabbricazione, elettrozincatura post-fabbricazione, galvaniz-
zazione a caldo post-fabbricazione, acciaio inossidabile 304 L e 316L,
adatte per essere installate in tutte le ambientazioni. Il sistema di passe-
relle Cablofil è stato testato alla prova di resistenza al fuoco (certificato
E-30-E-90), ed ha il riconoscimento di numerosi Enti certificatori (VDE,
UL, CSA, DNV). Nel portafoglio dei sistemi di canalizzazione in filo BTi-
cino, all’offerta Cablofil si affianca quella della linea F31 Gamma-p Le-
grand.
Datwyler
Una rete dati in rame ad alte prestazioni può essere usata per la trasmis-
sione di voce e dati, per l’alimentazione degli apparati terminali e anche
per la TV digitale via cavo. A differenza dei cavi dati in rame più com-
mercialmente disponibili, quelli Datwyler di Categoria 7A a elevate pre-
stazioni – come il CU 7150 4P e il CU 7120 4P – permettono due diversi
metodi di trasmissione: “modo differenziale”, per la trasmissione di se-
gnali simmetrici, e “modo comune”, per la trasmissione di segnali coas-
siali. Questi cavi dual mode sono realmente adatti per trasmettere con-
versazioni vocali, dati a velocità fino a 10 Gigabit al secondo (10GBit/s),
segnali BC per TV digitale
via cavo fino a 862 Mega-
hertz e, non ultimo, per
l’alimentazione remota di
apparati terminali (Power
over Ethernet, per esem-
pio PoE+). Questo dà al-
l’utente la miglior flessibili-
tà possibile, fa risparmiare
risorse e taglia i costi d’in-
stallazione. I cavi dual mode, i moduli schermati di Categoria 6A (RJ45
e PS-GG45) e il nuovo adattatore Datwyler RJ45-IEC sono necessari per
permettere l’impiego di un singolo sistema di cablaggio per ogni tipo di
trasmissione e servizio, compresa la TV via cavo. Uno di questi adatta-
tori provvede a fornire i servizi coassiali alla rete dati nel patch panel,
mentre l’altro viene inserito nella presa dati per permettere di collegare il
televisore. L’adattatore trasmette utilizzando il modo comune e fornisce
un connettore IEC come normale interfaccia fisica.
Elettrocanali
Elettrocanali presenta la serie di ca-
nali portacavi e porta apparecchi
serie CP con coperchio frontale, pri-
vo di spigoli, dal design moderno e
funzionale. La serie consente di rea-
lizzare una canalizzazione dal de-
sign classico e gradevole, garan-
tendo funzionalità e possibilità di in-
stallare, anche a posteriori, scatole
di supporto per l’alloggiamento di
apparecchiature sia esternamente
al canale, sia sul canale stesso.
In tecnopolimero a base di PVC rigi-
do autoestinguente ad elevata resi-
stenza ai raggi UV in bianco
RAL9001 e grigio RAL7030, i canali
portacavi e porta apparecchi sono
installabili a parete, a soffitto e, grazie alle mensole di supporto, anche a
passerella. Elettrocanali mette a disposizione dell’installatore una gam-
ma di dimensioni da 40x40 fino a 200x80 mm, in 27 differenti dimensio-
ni. Con la possibilità di inserire a scatto il separatore sezionabile, a par-
tire dalla dimensione 80x40, si possono ricavare fino a 4 scomparti, per
la distribuzione di cavi per energia, segnale e telecomunicazione rispet-
tando la separazione fra i circuiti, secondo la norma CEI 64-8. Provvisti
degli accessori per cambio di direzione, separazione, supporto di appa-
recchi civili, prese industriali, consentono la realizzazione di impianti
completi di distribuzione terminale e supporto apparecchiature in ambi-
to civile, terziario e industriale. Il fondo preforato consente un’installazio-
ne veloce e precisa, i collari fermacavi rendono la posa dei cavi ordina-
ta e consentono la posa anche a soffitto del canale. I canali portacavi CP
sono integrabili con i sistemi di battiscopa e minicanali, e con i centrali-
ni di distribuzione nel medesimo colore dei canali. I sistemi di canali so-
no realizzati in accordo con le normative internazionali di riferimento e si
fregiano delle relative certificazioni, tra le quali i marchi IMQ ed NF.
Gewiss
L’offerta Gewiss di passerelle a filo ed accessori permette di far fronte a
tutte le esigenze del mercato, dal piccolo impianto alla grande industria.
Sono disponibili passerelle con 3 diverse altezze, 8 larghezze e 5 finitu-
re standard, tra cui la finitura HP ad alta protezione per l’utilizzo all’ester-
no. Tutto con la garanzia di qualità e sicurezza della certificazione se-
condo EN 61537 e marchio IMQ. Grande cura è stata riservata alle fasi
di installazione e di montaggio, che risultano essere semplici e rapide
grazie all’utilizzo di un sistema di mensole dedicate, all’esclusivo siste-
ma di fissaggio a scatto del coperchio e alle giunzioni automatiche rapi-
de. Inoltre, per accelerare le fasi di installazione e montaggio è possibi-
le utilizzare l’attrezzatura “Speedy Curva”, che consente di tagliare la
