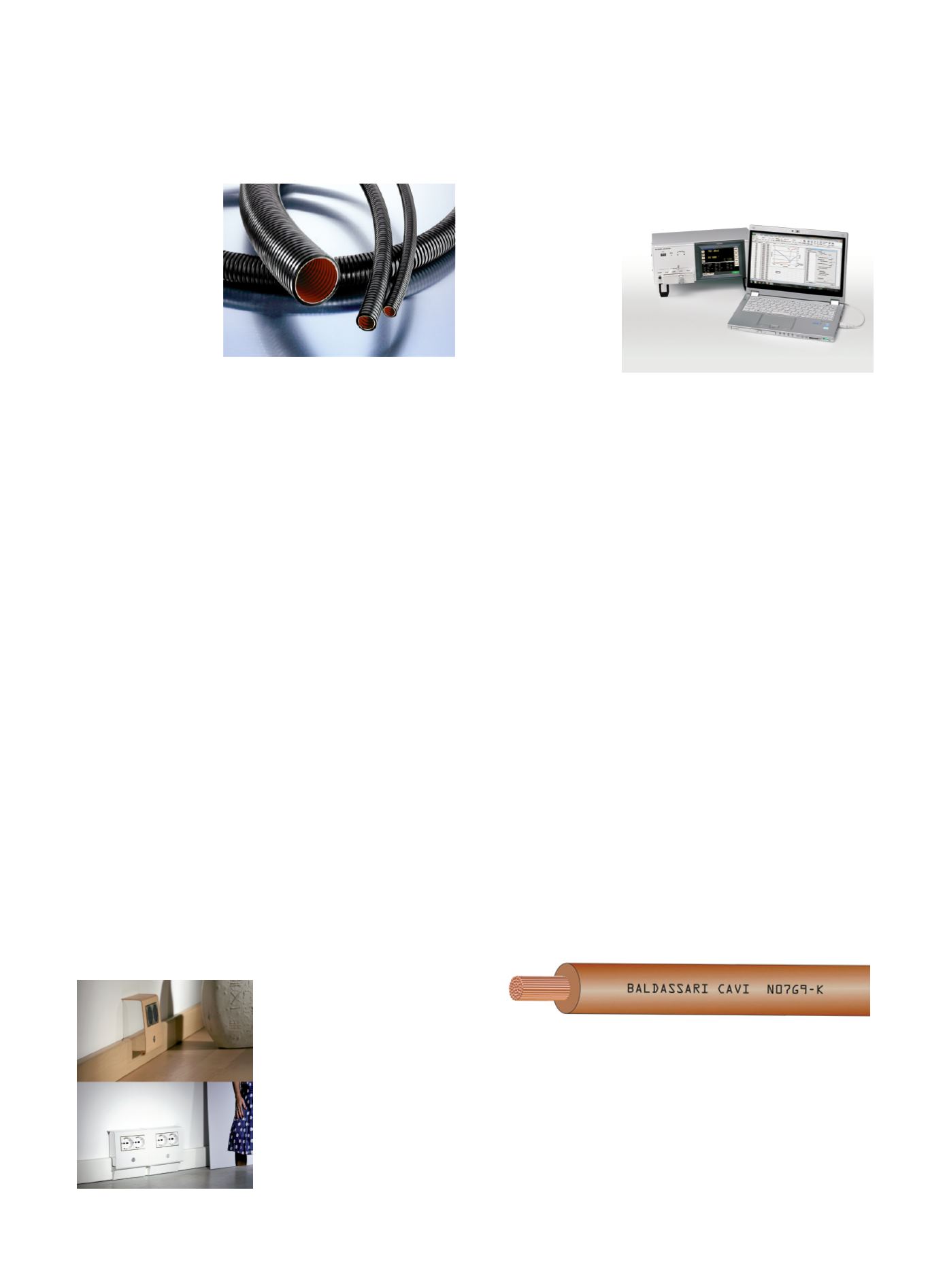

ABB
Nei processi produttivi la
sicurezza, la continuità
del servizio, la riduzione
dei costi operativi e di
manutenzione sono ele-
menti di fondamentale importanza. Nello specifico, occorre proteggere i
cavi di alimentazione e di segnalazione, in particolare se sottoposti a
movimento, con adeguati dispositivi che consentano di evitare danni al-
l’impianto e interruzioni della produzione. ABB, leader nella fornitura di
robot industriali, offre anche componenti per l’allestimento delle posta-
zioni di lavoro, garantendo altissimi livelli di qualità e affidabilità. Fanno
parte di queste soluzioni le innovative guaine di contenimento XR90
che, oltre ad avere un’elevata durata di oltre 10 milioni di cicli, consen-
tono all’operatore di rilevare in maniera del tutto intuitiva lo stato di usu-
ra della guaina stessa, agevolando la manutenzione programmata.
Grazie alla realizzazione mediante la co-estrusione di tre strati di mate-
riale, le guaine XR90 evidenziano il livello di consumo attraverso due
strati interni di colore diverso: il primo strato, di colore giallo, avverte del-
la necessità di prevedere una prossima sostituzione; successivamente,
lo strato di colore rosso indica il rischio di una prossima rottura. I tre stra-
ti sono realizzati in poliammide 12 di speciale formulazione che garanti-
sce una validissima resistenza all’abrasione e ai movimenti continui, evi-
tando rotture improvvise. Le guaine XR90 sono adatte per temperature
d’esercizio da -40 °C a +95 °C e per brevi periodi fino a 150 °C.
Arnocanali
Nell’era del Design anche i materiali elettrici devono tenersi al passo ed
è per questo che le venerande “canaline portacavi” hanno assunto linee
innovative sempre più armoniose e gradevoli. Un esempio tangibile è la
gamma Wing-Design di Arnocanali, il sistema di Canali a battiscopa de-
corati con un’ampia scelta di colorazioni, ben 7: Bianco e Antracite, che
sono i colori standard con coperchio in plastica senza decorazione; Allu-
minio, Quercia, Ciliegio, Wengé e Frassino, che permettono un perfetto
abbinamento a tutti i tipi di arredamento. I canali decorati Wing-design
sono disponibili nelle misure 100x25 e 70x20 e vengono proposti come
segue: Bianco, Antracite ed Alluminio utilizzabili come Battiscopa e Cor-
nice; le decorazioni Legno sono utilizzabili solo come Battiscopa La linea
Wing-Design è facilmente adattabile ai diversi contesti non solo per la va-
sta gamma di colorazioni, ma anche per l’ampia possibilità di scelta di
accessori, anche decorati: angoli interni, angoli esterni fissi o variabili,
curve, terminali, derivazioni e scatole porta apparecchi, insomma tutto
quello che serve all’installatore per creare un impianto a regola d’arte!
Per migliorare ulteriormente l’este-
tica dell’impianto, Arnocanali ha
ideato una nuova scatola porta
apparecchi con aggancio diretto
dei frutti, cioè senza l’utilizzo dei
telai e delle placche, permettendo
di ridurne notevolmente la dimen-
sione e limitando al minimo l’im-
patto estetico. La nuova scatola
Mirror è disponibile in versione
standard (SP) o con 2 inserti a
specchio(SM), che la rendono
quasi invisibile e le danno un in-
novativo ed accattivante design.
Asita
La corretta identifica-
zione del tipo di cavo
da utilizzare per una
determinata applica-
zione è una attività
che deve tenere con-
to di diversi aspetti
tecnici sia in termini di prestazioni attese, sia in termini di luogo e condi-
zioni in cui il cavo andrà installato e posizionato. Infatti, lungo un cavo
elettrico, si possono produrre perdite di segnale ed effetti degradanti,
chiamati effetti parassiti, che possono comportare un reazioni molti di-
verse rispetto a quanto supposto. Tre dei parametri di maggior interesse
sono certamente l’impedenza del cavo, la frequenza di risonanza e le
capacità parassite che possono prodursi sui cavi multipolari. Asita pro-
pone il ponte LCR “general purpose” Hioki mod. IM3536 che può esse-
re la soluzione strumentale per conoscere al meglio queste ed altre ca-
ratteristiche tecniche dei cavi. Impedenza, Induttanza serie e parallelo,
Capacità serie e parallelo, Fattore di Merito e di Perdita, ecc. IM3536
può svolgere le misure sia con un segnale in DC sia con un segnale in
AC ad una frequenza di prova sulla banda compresa tra 4Hz e 8MHz. Ol-
tre alla misura sui cavi, IM3536 è ideale per la caratterizzazione di com-
ponenti elettronici ed elettrici quali condensatori elettrolitici, bobine ed in-
duttori per alimentatori, trasformatori toroidali ed elettronici ad elevata fre-
quenza di lavoro. Trova quindi impiego ideale nei laboratori di prova, di
Ricerca e Sviluppo, di progettazione e di Controllo Qualità. IM3536, pro-
grammabile e configurabile tramite display touch-screen user-friendly, di-
spone infine di molte interfacce per PC e sistemi di acquisizione: LAN,
USB, USB-key, GP-IB. La gamma di ponti LCR Asita si estende ad altri
modelli con prestazioni e funzionalità diverse e specifiche.
Baldassari Cavi
N07G9-K è un cavo unipolare flessibile di Baldassari Cavi, per interni e
per cablaggi, isolato con mescola elastomerica LS0H di qualità G9. Il
conduttore è in corda flessibile di rame rosso ricotto, classe 5. La tensio-
ne nominale U0/U è 450/750 V. La temperatura minima di esercizio è -30
°C (in assenza di sollecitazioni meccaniche) e quella minima di posa è -
15 °C. La temperatura massima di corto circuito è 250 °C. Lo sforzo
massimo di trazione è di 50 N/mm2. Il raggio minimo di curvatura è 4 vol-
te il diametro esterno massimo. Il cavo è particolarmente indicato in luo-
ghi con rischi di incendio e con elevata presenza di persone, per instal-
lazioni entro tubazioni in vista o incassate o sistemi chiusi similari e per
installazione fissa e protetta entro apparecchi di illuminazione o appa-
recchiature di interruzione e di comando.
Quando l’installazione è protetta all’internodi apparecchiature di interru-
zione e di comando questi cavi sono ammessi per tensioni fino a 1000 V
in c.a. o 750 V c.c. verso terra. La sezione di 1 mm² è prevista solo per
circuiti elettrici di ascensori e montacarichi o per collegamento interno di
quadri elettrici per segnalamento e comando. Non adatti per posa al-
l’esterno (rif. CEI 20-40).
