tanti le caratteristiche di bassa tossicità sono
disponibili prodotti costruiti con tecnopolimero
privo di sostanze alogenate, definiti “halogen
free” cioè a bassa emissione di fumi tossici e
corrosivi. Le applicazioni di questi prodotti so-
no rivolte a impianti realizzati in luoghi chiusi e
affollati, quali, ad esempio, tunnel stradali e
metropolitani, cinema, teatri, ospedali, stazio-
ni, aeroporti, ecc. Mentre la domanda di cana-
li portacavi di questo tipo è ancora limitata,
quella per cablaggio è in costante aumento.
La realizzazione dei canali in materiale plasti-
co, detta estrusione, consente un’ampia liber-
tà di finiture e colori, sovrastampe, decorazio-
ne, verniciatura, incollaggio di legni e moquet-
te sulla superficie, di modo che i ca-
nali sono impiegati in ambito civile e
terziario, all’interno e all’aperto, ma
anche per un’applicazione industria-
le leggera, tipicamente per uffici.
Le realizzazioni in metallo sono rivol-
te alla distribuzione primaria che per
dimensioni e portata si utilizzano in
ambito industriale e terziario, con
materiali diversi secondo le applica-
zioni: zincato sendzimir per luoghi
asciutti e riparati, zincato a caldo per
applicazioni all’aperto, in acciaio
inossidabile per ambienti aggressivi.
Un canale quando poi viene posato
a sospensione su mensole assume
la definizione di passerella e quando
il fondo è costituito da pioli longitudi-
nali si definisce “scaletta”. Esistono comun-
que realizzazioni di canali a passerella e sca-
lette anche in materiali isolanti e compositi co-
munque valide per caratteristiche di resisten-
za meccanica e chimica, con il vantaggio del-
la leggerezza propria di questi materiali.
Una proposta completa

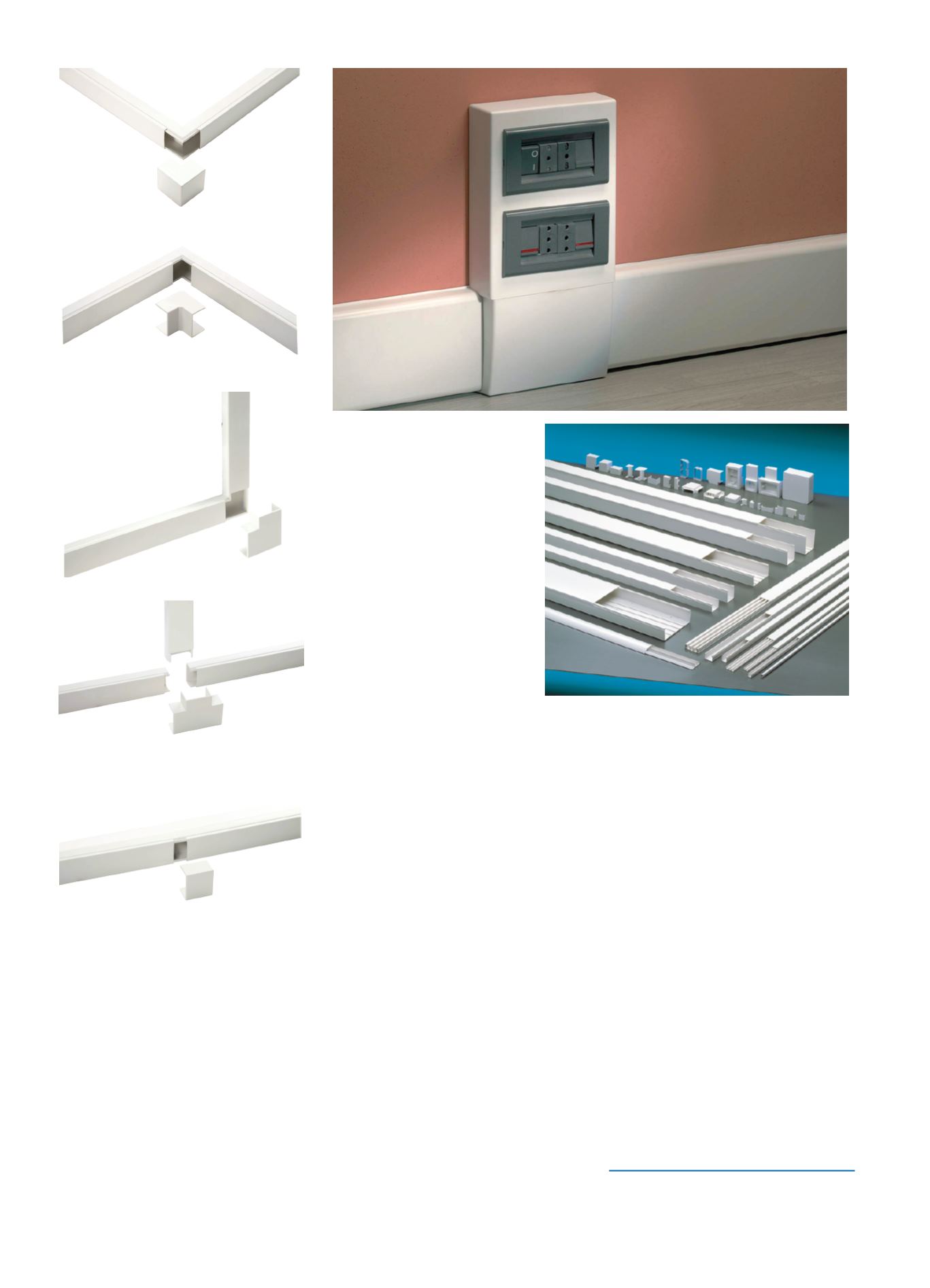

Nell’ambito dei canali portacavi CTS, Elettro-
canali presenta la serie di canali portacavi e
porta apparecchi serie CP caratterizzata dalla
costruzione con coperchio frontale, privo di
spigoli, dal design moderno e funzionale.
Questa tipologia di canale consente di realiz-
zare una canalizzazione dal design classico,
gradevole, insensibile alle mode, garantendo
la massima funzionalità e la possibilità di in-
stallare, anche a posteriori, scatole di suppor-
to per l’alloggiamento di apparecchiature sia
esternamente al canale con scatole a parete,
sia sul canale stesso, tramite raccordi e kit di
montaggio a catalogo. Costruiti in tecnopoli-
mero a base di PVC rigido autoestinguente ad
elevata resistenza ai raggi UV nei colori bian-
co RAL9001 e grigio RAL7030, i canali porta-
cavi e porta apparecchi sono installabili a pa-
rete e a soffitto. Negli impianti con una richie-
sta di elevata sezione interna e relativa capa-
cità ricettiva del singolo scomparto, Elettroca-
nali mette a disposizione dell’installatore una
gamma di dimensioni da 40x40 fino a 200x80
mm, in 27 differenti dimensioni. Con la possi-
bilità di inserire a scatto il separatore seziona-
bile, a partire dalla dimensione 80x40, si pos-
sono ricavare fino a 4 diversi scomparti, per la
distribuzione di cavi per energia, segnale e te-
lecomunicazione rispettando la separazione
fra i diversi circuiti, secondo la norma CEI 64-
8. Provvisti degli accessori per cambio di dire-
zione, separazione, supporto di apparecchi
civili, prese industriali, consentono la realizza-
zione di impianti completi di distribuzione ter-
minale e supporto apparecchiature in ambito
civile, terziario e industriale.
Il fondo preforato consente un’installazione
più veloce e precisa, la disponibilità di collari
fermacavi rende la posa dei cavi più ordinata
e consente la posa anche a soffitto del canale.
I canali portacavi CP sono integrabili con i si-
stemi di battiscopa e minicanali, nonché con i
centralini di distribuzione realizzati nel mede-
simo colore dei canali, per risolvere le esigen-
ze d’installazione e ristrutturazione con un si-
stema a vista funzionale, compatto ed elegan-
te. I sistemi di canali sono realizzati in accordo
con le normative internazionali di riferimento e
si fregiano delle relative certificazioni, tra le
quali i marchi IMQ ed NF.
*Valsecchi Luca, Elettrocanali
