visti a... Sps
richiesta di potenza e di corrente del sistema, l’asimmetria della tensio-
ne e della corrente, la distorsione armonica totale. E, ancora, visualizza
le armoniche di tensione e di corrente sino al 15° ordine. Infine fa da con-
tatore di energia attiva, reattiva e apparente, parziali e totali, da contao-
re totale e parziale programmabile e indica lo squilibrio delle potenze at-
tive di fase. Il multimetro, grazie alla APP SAM1, può comunicare al-
l’esterno tramite l’interfaccia WiFi CX 02. Un software di configurazione e
di controllo da remoto (Xpress) consente di trasferire i parametri da PC a
DGM e viceversa, di leggere le misure, di visaualizzare eventi e allarmi,
di inviare comandi.
Mitsubishi Electric

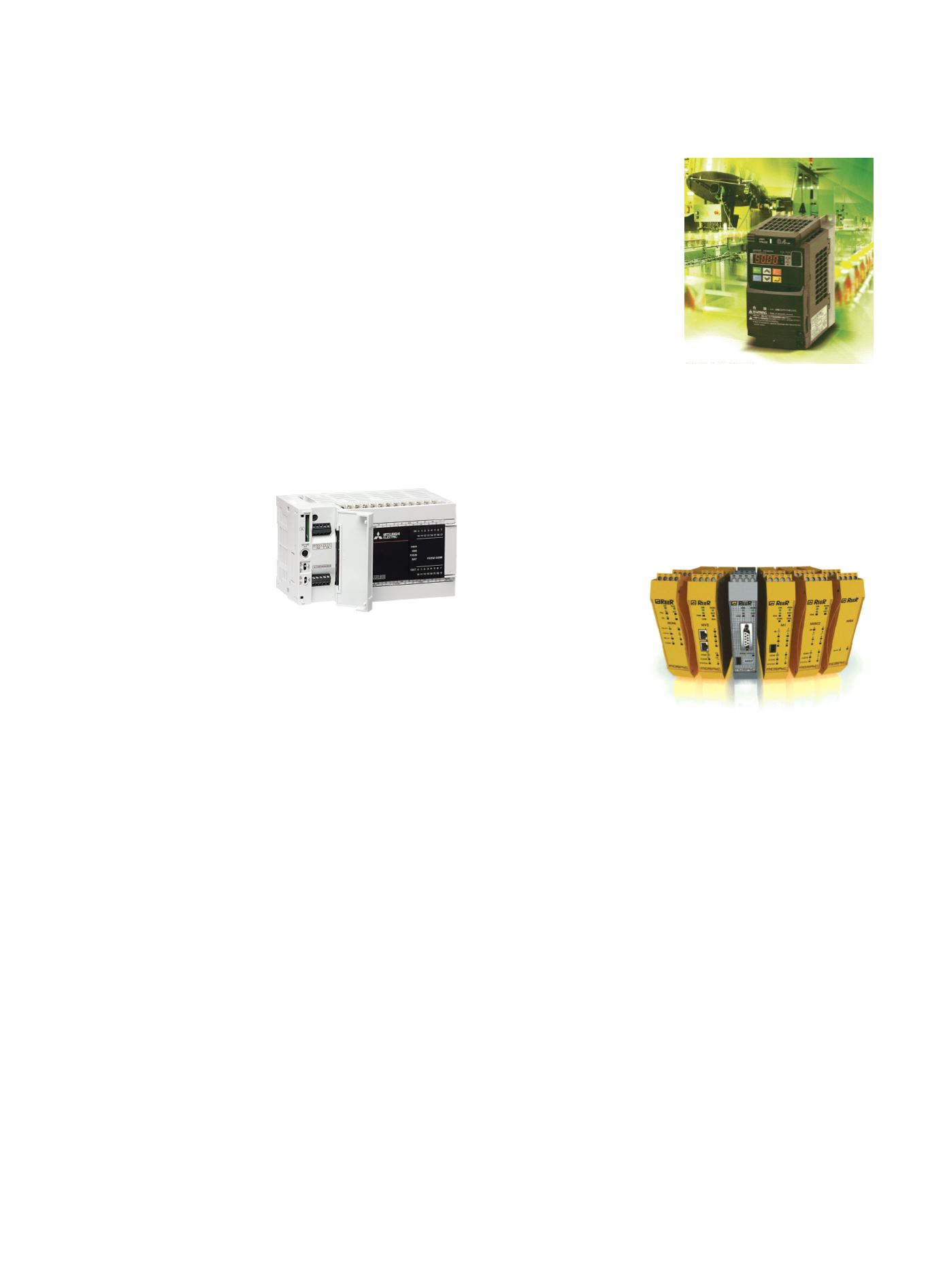

Mitsubishi Electric ha introdotto il
nuovo controllore compatto
MELSEC FX5U, primo modello
della nuova serie iQ-F e succes-
sore della consolidata gamma
MELSEC FX3. Per mantenere la
competitività senza andare ad in-
taccare le marginalità, le aziende
sono chiamate ad innovare i loro
processi produttivi per aumenta-
re la produttività dell’intero ciclo. Per aiutare a raggiungere questi ambi-
ziosi traguardi Mitsubishi Electric introduce l’innovativa serie di controllo-
ri Melsec iQ-F, stabilendo un nuovo “standard” nel campo dei PLC com-
patti di ultima generazione. FX5U, il primo controllore della famiglia iQ-F,
grazie ad un processore due volte più veloce, al bus interno di ben 150
volte più rapido rispetto al precedente, e al datalogger.integrato, consen-
te un sensibile miglioramento della produttività degli impianti, riducendo i
costi operativi totali ed i consumi energetici, con performance finora im-
pensabili. Inoltre, l’estrema compattezza, abbinata ad un moderno de-
sign, caratterizzano il PLC FX5U, soddisfacendo al meglio le richieste at-
tuali del mercato. Le unità di base del nuovo FX5U, progettate per soddi-
sfare i numerosi standard internazionali, sono dotate di processori inno-
vativi e operano in un ampio range di alimentazioni. La nuova gamma di-
spone di modelli con 32, 64 e 80 I/O, sia relè che transistor, espandibili lo-
calmente fino a 256 I/O e fino a 512 I/O grazie all’apertura alle principali
reti di comunicazione. Tutti i modelli integrano di base 2 ingressi e 1 usci-
ta analogica e una porta seriale RS485. L’integrazione della famiglia iQ-F
con le soluzioni di automazione di Mitsubishi Electric, quali Inverter FR-
800, Servo MR-J4 e HMI GOT 2000, grazie anche ai moduli di comunica-
zione seriale RS-485, RS-232C RS-422, è totale e trasparente, consenten-
do l’esaltazione delle prestazioni a vantaggio della produttività.
Omron
L’inverter MX2 di Omron è stato specificatamente studiato per controlla-
re il movimento delle macchine ed è stato sviluppato per rendere armo-
nico il controllo avanzato di motore e macchina. Grazie al progetto e agli
algoritmi innovativi, l’MX2 svolge ininterrottamente funzioni sofisticate di
controllo velocità, assicurando inoltre precisione di funzionamento in
quelle attività che richiedono velocità di risposta e funzioni di controllo di
coppia ad anello aperto. L’MX2 gestisce anche una serie di funzioni utili
al controllo della macchina, quali il posizionamento, la sincronizzazione
della velocità e la possibilità di essere programmato come un mini PC.
L’MX2 si intregna nella Smart Platform di Omron. Il controllo di carichi a
variazione rapida è accurato e la coppia di spunto è del 200% in prossi-
mità dello 0 (0,5 Hz) e può fun-
zionare in controllo di coppia ad
anello aperto. L’inverter e in par-
ticolar modo adatto alle applica-
zioni dove i livelli di coppia sono
bassi e medi e in determinate si-
tuazioni è in grado di sostituire
un inverter vettoriale ad anello chiuso o un servoazionamento semplice-
mente immettendo la potenza in kW del motore. L’mx2 assicura il funzio-
namento sicuro e continuo della macchina. La sicurezza è conforme al-
le norme sulla sicurezza ISO 138-49 livello Cat3 PL d. La programmazio-
ne è intuitiva e presenta fino a 5 task in parallelo. La funzione Homing
permette fino a otto posizioni prelezionate. Il modbus RS485 è integrato
e le schede opzionali consentono una trasmissione attraverso EtherCAT,
Profibus, DeviceNet, ML-II e altro ancora.
Reer
Mosaic è un controllore
di sicurezza modulare e
configurabile di Reer
che consente di gestire
il sistema di controllo di
sicurezza di una mac-
china e di un impianto.
A Mosaic possono es-
sere collegati sensori e
comandi di sicurezza
quali sensori optoelet-
tronici (barriere, scanner, fotocellule)), interruttori meccanici, tappeti
sensibili, pulsanti di arresto emergenza, comandi bimanuali, concen-
trandone la gestione su un unico dispositivo flessibile ed espandibile.
Mosaic è costituito da una unità principale Master configurabile trami-
te interfaccia MSD (Mosaic Safety Designer) in dotazione a ciascuna
unità master senza costi aggiuntivi. All’unità principale possono esse-
re collegati sino a 14 moduli di espansione tramite il bus proprietario
MSC che assicura la comunicazione tra i vari moduli con una elevata
velocità. Una scheda di memoria proprietaria estraibile consente di
salvare i dati di configurazione di Mosaic e di trasferirli, senza l’uso di
un computer, ad un altro dispositivo. I moduli MB di espansione per la
connessione ai più comuni bus di campo industriali consentono la dia-
gnostica e l’invio di dati. I moduli di espansione MV consentono il con-
trollo in sicurezza della velocità. La decentralizzazione del sistema con
il collegamento di unità di espansione in modo remoto attraverso il bus
MSC è possibile grazie ai moduli MCT.
Rexroth
Rexroth (Bosch Group) presenta EFC 3600, un convertitore di frequenza
che consente una maggior efficienza energetica e un miglior controllo di
processo. Il suo assemblaggio è rapido e l’uso è semplice. Grazie alla
caratteristica tensione/frequenza liberamente personalizzabile e adatta-
bile in funzione del carico si ottengono sensibili risparmi energetici. Lo
spettro della frequenza erogabile è continuo e garantisce la massima ef-
ficienza energetica e la minimizzazione del rumore del motore. Il chop-
per di frenatura e il filtro di rete integrati consentono risparmi sui compo-
nenti elettronici. Il pannello di comando integrato consente una messa in
opera rapida e semplice e rende superflue le unità periferiche supple-
