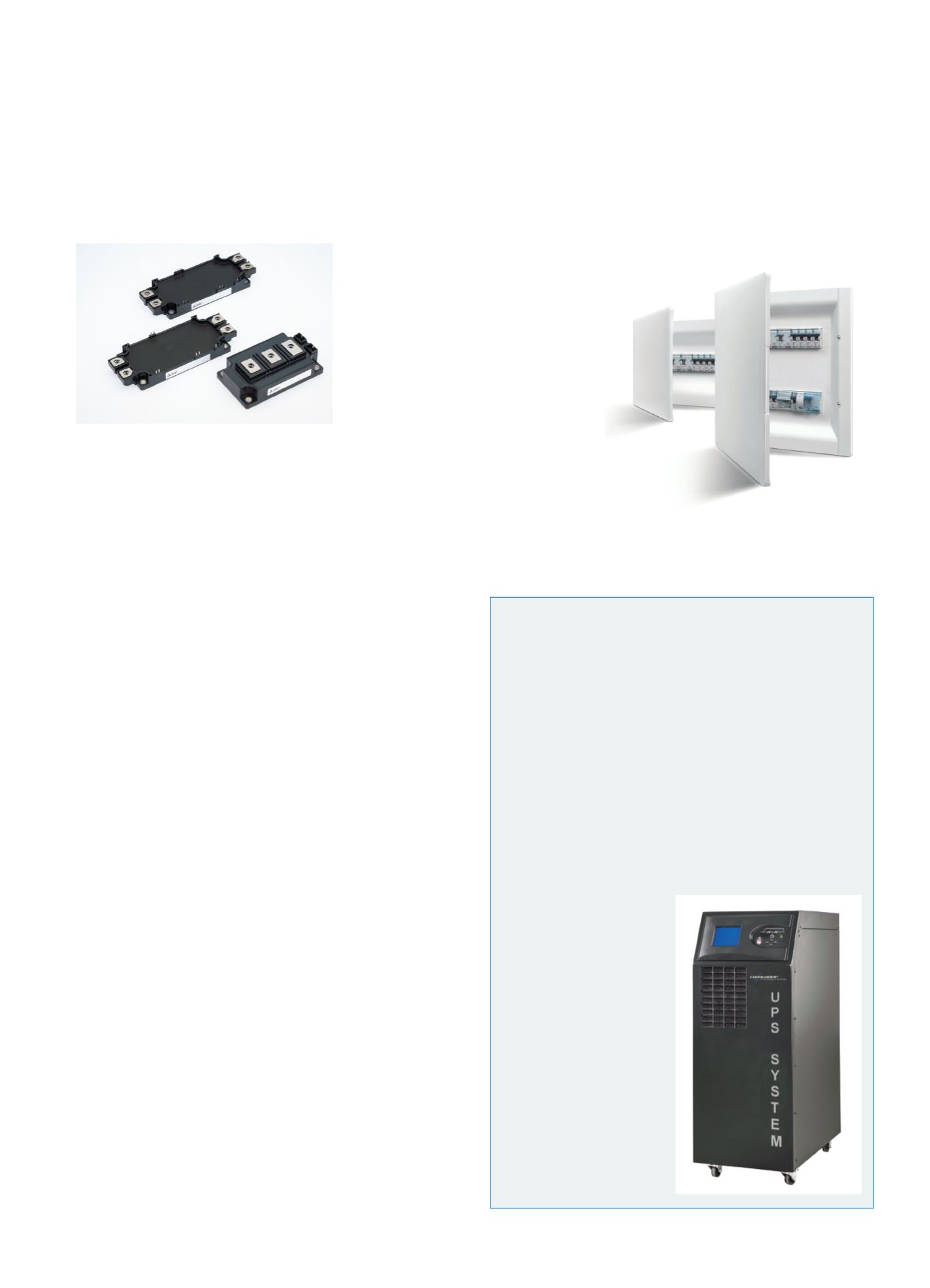

nerazione sono alla
base delle ridotte per-
dite di potenza. Il chip
Cstbt di settima gene-
razione assicura per-
dite ridotte e un basso
livello di rumore Emi.
Il diodo “Relaxed Fied
of Cathode (RFC)”
consente perdite ri-
dotte di potenza e
permette la soppressione dei picchi di “Recovery-Voltage”. La struttura
interna dei moduli Igbt serie T è stata migliorata e semplificata, mante-
nendo la completa compatibilità del modulo con gli standard internazio-
nali. L’integrazione di isolamento base rame nel substrato, e l’innovativa
costruzione interna contribuiscono ad aumentare la durata del ciclo ter-
mico e la bassa induttanza interna. Dettagli del package:
• Tipo NX: induttanza interna ridotta del 30% rispetto al modulo conven-
zionale. Miglioramento del ciclo termico di vita grazie alla
tecnologia “Solid Cover” che combina l’isolamento in resina della piastra
metallica e la resinatura del modulo. Nella versione “Press-Fit” il modulo
Igbt può essere fissato senza saldatura, semplicemente inserendolo nel-
la scheda Pcb tramiti i relativi Pin.
• Tipo standard: induttanza ridotta del 30% grazie al miglioramento co-
struttivo degli elettrodi interni. La tecnologia “Thick Metal Substrate” eli-
mina lo strato saldante aumentando la durata al ciclo termico. L’incre-
mento delle caratteristiche termiche ottenute grazie ad un aumento del-
lo spessore del rame consentono un downsizing nel modulo che può ge-
stire livelli di corrente più elevati rispetto alle precedenti generazioni.
Caratteristiche opzionali: modulo PC-TIM: il materiale PC-Tim (phase
change material) di spessore ottimizzato, permette di eliminare l’uso
di grasso termico.
centralini
per applicazioni
residenziali
La società
BTicino
propone Linea Space, una nuova e raffinata gam-
ma di centralini da incasso per applicazioni residenziali che coniugano
design e funzionalità e sono coordinati con l’offerta di interruttori modu-
lari BTdin-RS che garantisce la massima protezione dai guasti sull’im-
pianto. Presentano una superficie piana e discreta, senza cornice evi-
dente, che ne consente l’inserimento armonico in ogni stile abitativo.
La massima discrezione, quindi, senza rinunciare all’ergonomia e alla
semplicità d’installazione. Il design è lineare: le forme razionali e squa-
drate sono sottolineate da spigoli morbidi.
Unico elemento percepibile sulla superficie della parete è il portello di
chiusura monoblocco che nasconde integralmente ogni particolare
funzionale e lascia trasparire solo l’imbocco della maniglia di apertura.
Grazie anche alla limitatissima sporgenza dal muro (solo 18 mm), il
contenitore dalle funzionalità tecniche s’integra armoniosamente con
l’ambiente. La superficie a vista, perfettamente piana, è realizzata con
materiali e trattamenti superficiali che evitano il deposito dello sporco.
Il portello dei centralini Linea Space, unico elemento a vista, è dispo-
nibile in 3 differenti finiture, raffinate e discrete: bianco opaco, bianco
opalino semi-trasparente, fumè.
Il portello può essere aperto a 180° per facilitare l’accesso alle appa-
recchiature installate. I centralini da 36 a 72 moduli sono predisposti
con telaio estraibi-
le e pannelli di fini-
tura con viti ad ¼
di giro per sempli-
ficare il lavoro del
tecnico e rendere
più agevole la ma-
nutenzione e l’ag-
giornamento del
quadro elettrico.
Linea Space può
essere installata
sulle nuove scato-
le universali, ad in-
casso su muro o
per cartongesso.
Queste scatole
possono ospitare anche i centralini Serie E215, consentendo di sem-
plificare l’installazione e di scegliere in un secondo tempo la finitura ot-
timale per l’ambiente.
vetrina
Ups
industriali ad altissima
efficienza
energetica
La società
4Power
presenta la nuova frontiera degli Ups ad altissima ef-
ficienza energetica: Commander Three, Ups Trifase Trafoless on line dop-
pia conversione Classe VFI-SS-111 con raddrizzatore a Igbt e un reietta-
to armonico della corrente in ingresso inferiore al 3%. Potenze a partire
da 10 kVA. I Commander Three si comportano anche come rifasatori atti-
vi dei carichi. Grazie all’elevato fattore di potenza in ingresso e al cos
j
in
uscita pari a 1 (kVA=kW), otteniamo un diagramma circolare simmetrico.
Possono inoltre alimentare senza rischi carichi altamente distorsivi e rige-
nerativi, come ad esempio i motori che in alcune condizioni (inversione
del moto o decelerazione) si comportano come generatori di tensione.
Il dispositivo per il controllo dell’energia rigenerata, già utilizzato per la
serie Commander con tecnologia dual level, dissipa l’eventuale energia di
ritorno dal carico su di un’induttanza, evitando rotture dovute all’innalza-
mento della tensione sul Bus c.c.
e sui condensatori.
L’elevata efficienza energetica
(>96%), resa possibile dall’uti-
lizzo della moderna tecnologia
di commutazione a tre livelli,
colloca la serie Commander
Three ai vertici della categoria
di prodotti a bassissimo impatto
ambientale. Con questa tecnolo-
gia viene notevolmente miglio-
rata la qualità della forma d’on-
da sinusoidale in uscita con con-
seguente riduzione significativa
del rumore acustico, minori in-
terferenze elettromagnetiche, ri-
duzione delle dimensioni del fil-
tro c.a. In pratica: ridotto ingom-
bro, minor peso e maggiore effi-
cienza energetica.
