to del genere ha imposto un percorso di for-
mazione specifico, per installare e configurare
al meglio una serie di prodotti di mercato che,
in questo caso, sono stati utilizzati spesso in
contesti particolari. Le filiali hanno infrastruttu-
re elettriche e digitali diverse e specifiche,
mentre il nostro compito era di omologare i si-
stemi per collegarle al sistema di supervisione
gestibile da remoto. I corsi predisposti da BTi-
cino ci hanno permesso di operare con con-
sapevolezza nelle situazioni più svariate, of-
frendoci anche una notevole opportunità di
crescita. Un aspetto importante, infine, riguar-
da il fatto di aver utilizzato prodotti di mercato,
rapidamente reperibili”.
Prodotti facili e affidabili
Parallelamente alla formazione degli operato-
ri, che nelle prime installazioni sono stati sup-
portati direttamente sul campo, l'Energy Ma-
nager del Banco di Sardegna e i tecnici di BTi-
cino hanno effettuato sopralluoghi in tutti i siti
coinvolti, Gli impianti standard prevedono
un'interfaccia con 24 ingressi digitali, per l'in-
dividuazione del cambiamento di stato, e
quattro ingressi analogici per il collegamento
dei sensori di temperatura. A questo si ag-
giungono quattro centrali di misura elettronica
multifunzione in grado di monitorare condizio-
namento, luce e forza motrice normale. Tutte
dotate di display LCD per consentire il monito-
raggio e la gestione direttamente locale.
Completano l’impianto un convertitore data-
logger per la conversione Modbus-
RS485/Modbus485/Modbus-Tcp/Ip, quattro
contattori di potenza e un commutatore ma-
nuale/automatico. Questi dispostivi BTicino,
compatti e semplici installare, hanno trovato
spazio all'interno dei quadri elettrici esistenti.
La possibilità di assumere temporaneamente
il controllo manuale, bypassando qualunque
sistema di gestione, ha garantito una maggior
"serenità" a ogni singolo responsabile di filiale,
che ha può gestire liberamente accensioni e
spegnimenti a fronte di particolari problemati-
che. Allo stesso modo, considerando che in
alcuni casi la manutenzione è affidata a socie-
tà di servizi che non sempre dispongono di
personale formato sul sistema, la gestione
manuale consente di garantire il funzionamen-
to dell'impianto. In questi casi, però, il softwa-
re di telecontrollo sviluppato da BTicino per
Banco di Sardegna invia una segnalazione al-
l’Energy Manager, che può quindi avviare le
specifiche esigenze della singola filiale. Gra-
zie alla collaborazione con i tecnici di BTicino
sono state sviluppate una serie di funzionalità
personalizzate per una realtà come quella
bancaria.
Libertà... controllata
Ogni responsabile di filiale è stato dotato di un
badge RfId grazie al quale si può può assume-
re il controllo parziale di alcuni carichi elettrici,
gestendoli in modo autonomo in base a speci-
fiche esigenze. A questo si aggiunge una chia-
ve fisica prigioniera, che permette di bypassa-
re l'intero sistema di controllo. Sono state iden-
tificate diverse tipologie di carichi all'interno di
ogni filiale: solo alcuni di questi devono rimane-
re accesi anche al di fuori degli orari di chiusu-
ra degli sportelli. Qualunque altro carico, inve-
ce, viene spento sistematicamente dal sistema
di controllo centralizzato, prevenendo sprechi e
garantendo maggior sicurezza. Il sistema è sta-
to applicato con successo nelle centrali termo-
tecniche consentendo gestione e remotizzazio-
ne di sistemi già esistenti.
Quando freddo e caldo
costano troppo
L'attenzione si è focalizzata sui sistemi di con-
dizionamento ai quali sono imputabili il 50%
dei costi energetici. E’ stata realizzata un'au-
tentica centrale di misura, in grado di monito-
rare, oltre ai consumi e alla qualità dell'ener-
gia, anche la temperatura ambiente e quella
esterna attraverso una rete di sonde BTicino
facilmente reperibili sul mercato. Il sistema
consente di effettuare monitoraggio e gestio-
ne da remoto attraverso un gateway (MH201),
di facile installazione, collegabile su bus SCS
o su rete Ethernet, che consente la gestione
dei singoli attuatori installati sulla rete elettrica.
Al via lo “Switch off”
Definiti gli aspetti generali, il progetto è passa-
to alla fase di attivazione pratica, partendo
dalle sedi più energivore, organizzando il la-
voro in modo da poter replicare le medesime
modalità su più sedi. Un percorso sviluppato
con il supporto dello staff di BTicino in sede e
del personale BTicino in campo, che ha offer-
to una opportunità di crescita alle aziende se-
lezionate. “In effetti – come spiega Mario Per-
ra, titolare dell'azienda Perra & Marraccini che
ha partecipato al progetto – come la maggior
parte delle aziende di installazione, un proget-
19
iniziative più opportune. Il software di telecon-
trollo, che BTicino ha personalizzato in base
alle esigenze del Banco di Sardegna, permet-
te infatti il controllo puntuale di ogni singolo at-
tuatore. Una serie di accorgimenti è in grado
di garantire sensibili risparmi, senza incidere
sulla sicurezza e sul comfort di operatori e
clienti. Il software inoltre, è stato evoluto in pa-
rallelo alla segnalazione di nuove esigenze da
parte del Banco di Sardegna.
La manutenzione
diventa predittiva
Gli aspetti manutentivi rappresentano un fatto-
re determinante, in termini di costo e di effica-
cia dell'intervento. La possibilità di controllare
da remoto il funzionamento degli impianti con-
sente di gestire al meglio la manutenzione. La
scelta di realizzare l'intero impianto con pro-
dotti di facile reperibilità, come quelli BTicino,
consente a chiunque di effettuare gli interven-
ti ordinari. La sede centrale, attraverso il moni-
toraggio remoto, può fornire indicazioni speci-
fiche all'operatore sul posto o inviare un tecni-
co. Il tutto garantisce anche una maggiore af-
fidabilità dell'intero sistema.
Risparmio a costo zero
Quando si stilano i bilanci costi/benefici degli
interventi di efficientamento energetico, uno
dei primi ostacoli è rappresentato dagli inve-
stimenti da affrontare e, soprattutto, dai tempi
di ritorno dei capitali stanziati.
Nel progetto Switch Off del Banco di Sarde-
gna, i risultati sono stati finora molto soddisfa-
centi, con risparmi superiori alle attese e tem-
pi di ritorno ottimali.
Web Server controllo consumi, PMS1,
Gateway PM1AC, Gateway MH201,
Moduli contatti/interfacce M7TIC/IO,
Sistemi di controllo temperature MyHo-
me, Sonde NT4693 e 3455
Principali prodotti
BTicino installati
2P Impianti snc (SS) - Elettra (CI) - IEM
di Piras (SS) - IDEAV (Rm) - Pancheri
Impianti (BS) - Perra & Marraccini
(CA) - Power Tec (SS)
Società di installazione
coinvolte nel progetto

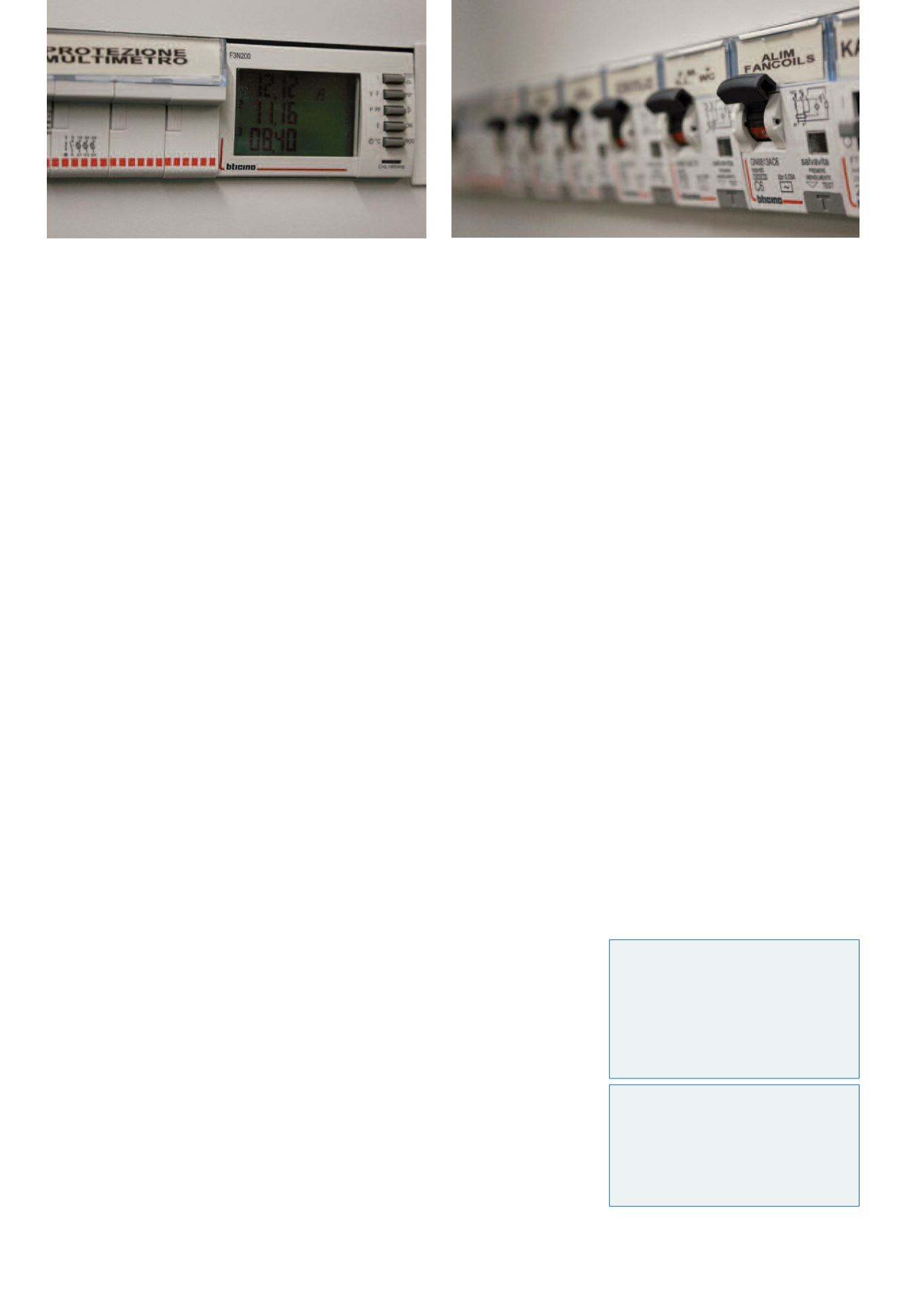

In caso di necessità, è possibile assumere il controllo anche
