La pagina dell’Unae
Oggi parliamo di Codice IP...
P
arliamo del grado di protezione degli involucri
e delle apparecchiature.
In ogni ambiente i componenti elettrici installati de-
vono essere scelti in relazione alle condizioni am-
bientali cui sono soggetti, cioè in relazione agli
agenti atmosferici, alle sollecitazioni meccaniche ed
all’uso delle persone.
L’obbligo è sancito anche dal DM 37/2008. Ricordia-
mo che nella compilazione della dichiarazione di
conformità, l’installatore dichiara di aver “installato
componenti e materiali costruiti a regola d’arte e
adatti al luogo di installazione...”.
I gradi di protezione degli involucri (Codice IP) sono
descritti dalla Norma Cei En 60529:1997-06. Il codi-
ce IP è così strutturato: 1a cifra caratteristica (cifra
da 0 a 6, o lettera X), 2a cifra caratteristica (cifra da
0 a 9, o lettera X), Lettera addizionale (opzionale)
(lettera A, B, C, D), Lettera supplementare (opziona-
le) (lettera H, M, S, W).
Facciamo un esempio:
Un componente con grado di protezione IP44 ha le

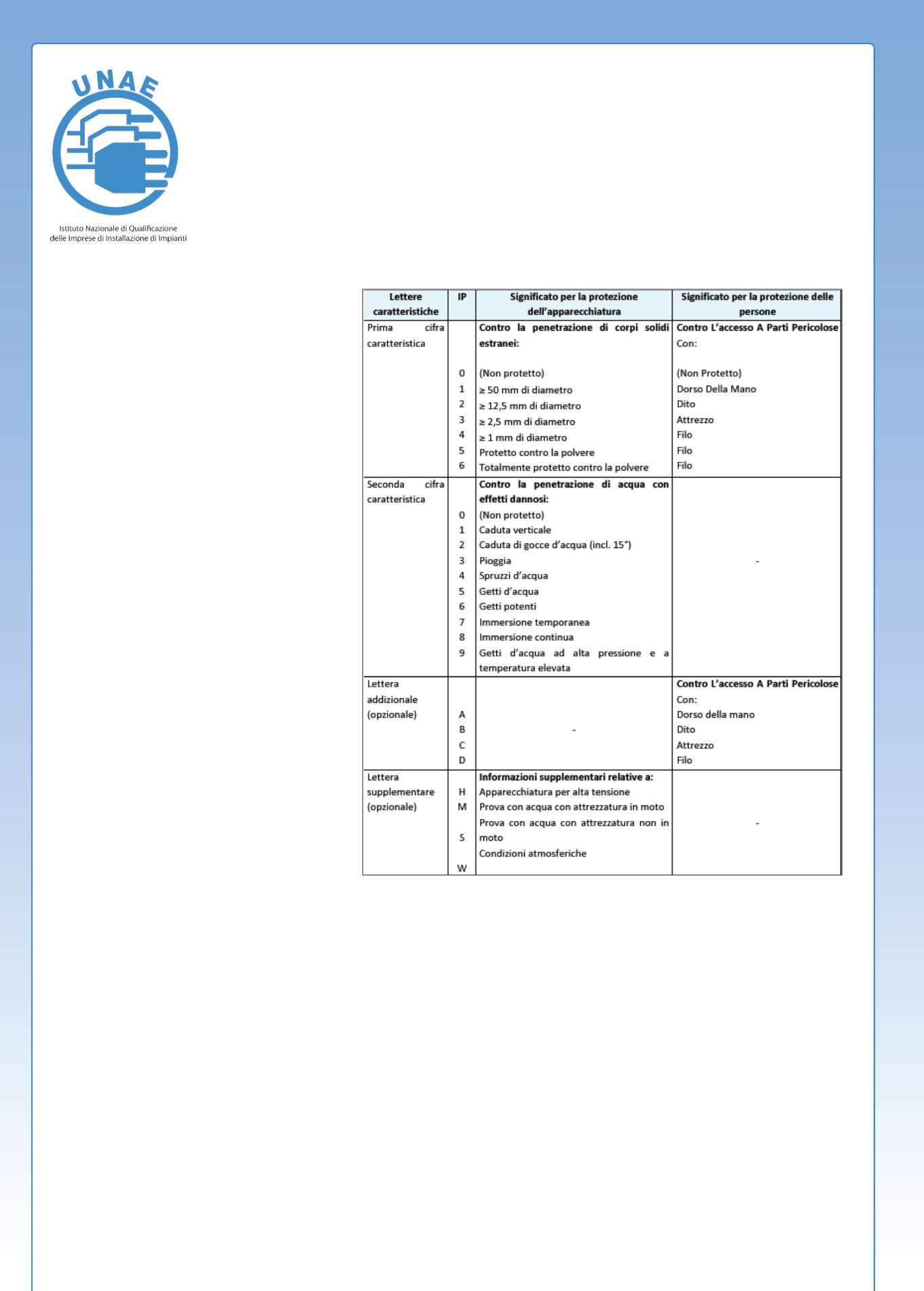

seguenti caratteristiche (vedasi tabella):
1ª cifra: 4 - protetto contro la penetrazione di corpi
solidi di diametro
≥
1 mm;
2ª cifra: 4 - protetto contro la penetrazione di acqua
(spruzzi) con effetti dannosi.
La lettera addizionale (3º elemento) rappresenta la
protezione contro l’accesso a parti pericolose (con-
tatti diretti). L’assenza di questa lettera significa che
il grado IP della 1ª cifra, nell’esempio 4, identifica
anche questa protezione, e cioè l’accesso di un filo
di diametro 1 mm.
Ogni qual volta che per l’uso di un componente in un
determinato luogo, la norma CEI non richiede un
particolare grado di protezione relativo alla penetra-
zione di corpi solidi estranei (1ª cifra) o di acqua con
effetti dannosi (2ª cifra), queste cifre possono essere di volta in vol-
ta sostituita da una X.
La norma impianti – Norma Cei 64-8 – prescrive, ad esempio, il gra-
do di protezione IP XXB agli involucri e alle barriere destinate ad im-
pedire il contatto con parti attive.
Nei locali e cabine contenenti riscaldatori per sauna (Sezione 703),
gli apparecchi elettrici devono avere almeno il grado di protezione
IP24, ma se “è ragionevolmente prevedibile l’utilizzo di getti d’acqua
per la pulizia, l’apparecchiatura elettrica deve avere almeno il grado
di protezione IPX5”.
Altre prescrizioni sono previste per le strutture adibite ad uso agricolo
o zootecnico (Sezione 705), per le aree di campeggio per caravan e
camper (Sezione 708), per darsene e ambienti simili (Sezione 709),
fiere, Mostre e Stand (Sezione 711), impianti di illuminazione situati al-
l’esterno (Sezione 714), unità mobili o trasportabili (Sezione 717).
La Sezione 722 (alimentazione dei veicoli elettrici) prescrive che nel
punto di connessione installato all’aperto, l’apparecchiatura deve
avere un grado di protezione almeno IP44.
Il grado di protezione minimo IP4X è prescritto per le condutture rea-
lizzate con cavi in tubi protettivi metallici o involucri metallici degli
ambienti a maggior rischio in caso d’incendio (Sezione 751), mentre
per gli impianti elettrici nei luoghi di pubblico spettacolo e di intrat-
tenimento (Sezione 752) è previsto un grado di protezione minimo:
• IP4X sul contorno del coperchio, fatta eccezione per l’entrata dei
cavi per la quale è ammesso il grado di protezione IP2X, qualora
le prese in esse contenute siano installate con direzione di inser-
zione delle spine orizzontale (o prossima all’orizzontale);
• IP5X sul contorno del coperchio, inclusa l’entrata dei cavi, qualora
le prese in esse contenute siano installate con direzione di inser-
zione della spina verticale (o prossima alla verticale).
Nel caso di torrette o calotte (sporgenti dal pavimento) e di scatole
(affioranti dal pavimento), il fissaggio al pavimento deve assicurare
almeno il grado di protezione IP52, le lampade ad installazione per
l’illuminazione generale del palcoscenico e degli ambienti di servizio
relativi devono avere grado di protezione IP4X.
a cura di Antonello Greco, Direttore del Notiziario
AIEL IRPAIES
