I
l cartongesso è un materiale molto usato in
edilizia e nell’arredamento per realizzare pa-
reti, controsoffitti e pavimenti rialzati. Questo
tipo di soluzione è sempre più utilizzata sia per
interventi di ristrutturazione degli immobili che
in fase di costruzione di nuove soluzioni abitati-
ve. A fronte di queste nuove esigenze prove-
nienti dall’edilizia, è emersa la necessità di si-
stemi appositamente progettati per realizzare
impianti elettrici in edifici con strutture in carton-
gesso. La serie Green Wall di Gewiss rappre-
senta una risposta concreta a questa nuova

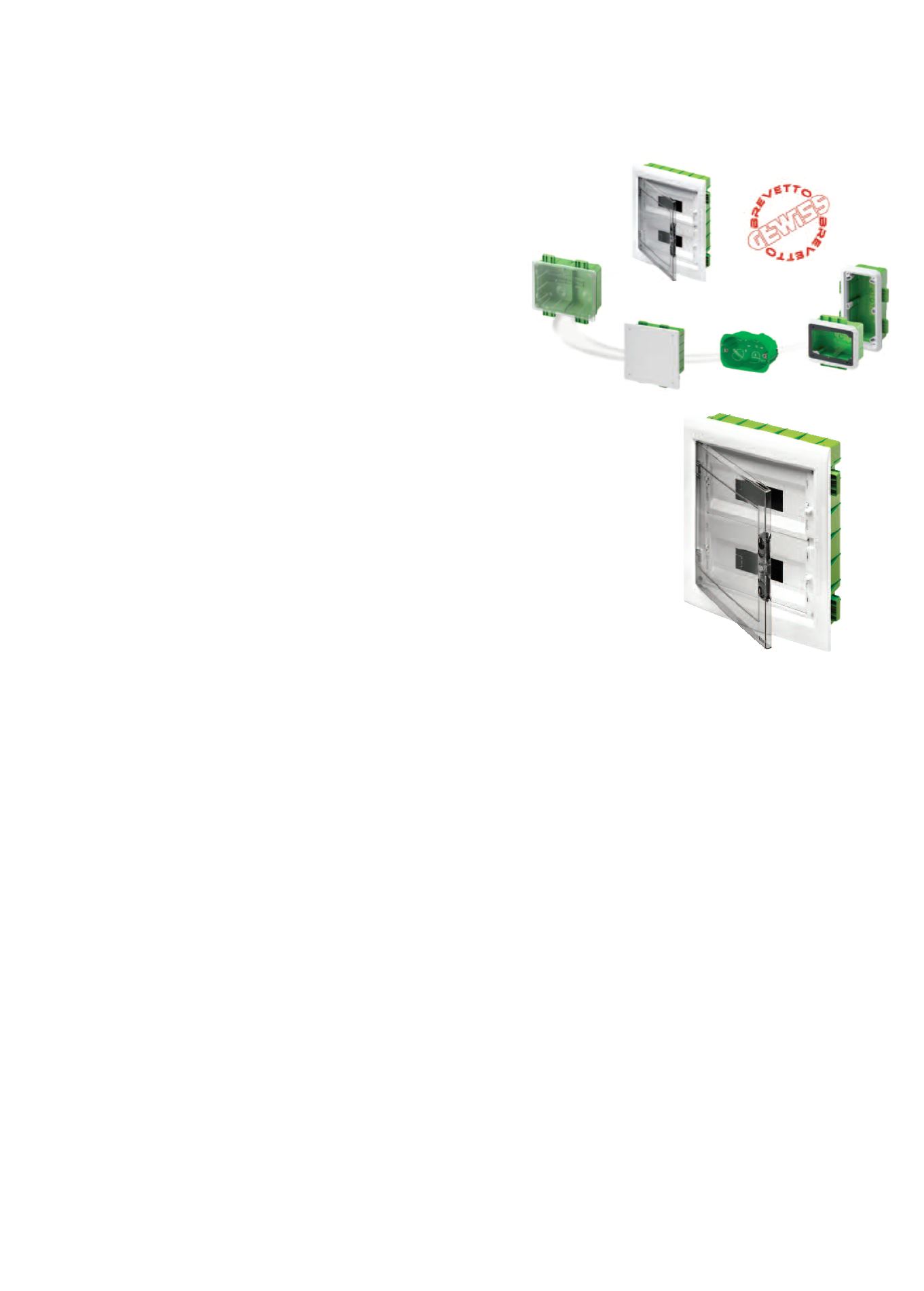

tendenza dell’edilizia. Il sistema è composto da
quattro linee di prodotto: centralini e quadri,
cassette di derivazione, scatole per serie civili,
dispositivi Knx e cassette per prese interbloc-
cate. Nella Serie Green Wall è stato introdotto il
concetto di alette per il fissaggio di centralini,
quadri, scatole per prese interbloccate e cas-
sette di derivazione. Le alette sono un sistema
flessibile, adatto a tutte le possibili situazioni di
montaggio: semplici da utilizzare velocizzano
la posa ed il fissaggio dei contenitori. Nelle sca-
tole con alette di fissaggio i bordi perimetrali so-
no dotati di specifici riferimenti per guidare e fa-
cilitare la tracciatura della lastra in preparazio-
ne al taglio. Il nuovo sistema da incasso di Ge-
wiss risulta particolarmente adatto a pareti leg-
gere o in cartongesso anche in virtù delle griffe
metalliche delle scatole per serie civili che ga-
rantiscono un fissaggio sicuro e veloce: le grif-
fe sono imperdibili e se svitate si posizionano
automaticamente in una apposita sede, adatte
anche per pareti doppia lastra. Tale meccani-
smo agevola la semplice rimozione della scato-
la in caso di necessità. Le tipologie di fissaggio
assicurate dalla nuova serie di sistemi da in-
casso di Gewiss permettono di realizzare qual-
siasi tipologia d’intervento sulle pareti dell’edifi-
cio. Infatti, il fissaggio può essere su orditura
metallica, su parete in muratura e su lastra.
Centralini e quadri
di distribuzione
I centralini e quadri CDKi per pareti mobili e
cartongesso, sono caratterizzati da un design
moderno con ampio frontale e telaio estraibile
predisposto per la segregazione dei circuiti tra-
mite setti separatori. Gli ampi spazi disponibili
consentono un comodo ingresso e ancoraggio
dei tubi e conseguente inserimento dei cavi
nonché un agevole contenimento delle appa-
recchiature e dei relativi cablaggi. La gamma si
compone di 5 grandezze, da 12 a 72 moduli,
nella versione con portella fumé ad elevata ro-
bustezza, incernierata con elementi elastici e in
grado di offrire angoli di apertura oltre i 180°.
I numerosi complementi tecnici a disposizione
consentono ai quadri e centralini la massima
accessoriabilità. I fondi dei centralini e quadri
di distribuzione sono dotati di specifiche alette
per fissaggio su orditura metallica. Utilizzando
viti per cartongesso, si fissa il fondo del quadro
o del centralino al telaio metallico grazie alle
apposite alette. I fondi sono inoltre dotati di cu-
spidi che consentono una comoda tracciatura
della lastra in preparazione al taglio.
Scatole per serie modulari
Le scatole rettangolari Green Wall rappresen-
tano la soluzione per l’installazione di serie ci-
vili e domotiche. La gamma è composta da
scatole rettangolari per serie modulari da 2,
2+2, tre, quattro sei e otto posti e da scatole
dedicate a pannelli di comando e touch scre-
en. Il sistema di ingresso tubi facilitato e auto
bloccante è un brevetto Gewiss che permette
di trattenere il tubo senza l’uso di kit aggiuntivi
e la rotazione del tubo nella fase di inserimento
della scatole per facilitarne il montaggio.
Lo spazio utile disponibile all’interno della sca-
tola consente di eseguire un comodo cablag-
gio degli apparecchi installabili mentre l’alta ro-
bustezza allo schiacciamento e alle sollecita-
zioni meccaniche conferisce qualità e affidabi-
lità ai prodotti. Il montaggio, che avviene dal
fronte della lastra, permette una facile gestione
delle scatole durante la posa, anche in caso di
manutenzioni, ampliamenti o ristrutturazioni.
La particolare conformazione della griffa metal-
lica imperdibile garantisce un fissaggio sicuro
e veloce della scatola, anche su pareti in dop-
pia lastra. Sulle scatole sono presenti aperture
sfondabili in grado di ospitare tubi da 20 e 25
mm di diametro e sagome di apertura per tubi
da 16 e 32 mm. Il loro posizionamento consen-
te di sfruttare al meglio lo spazio disponibile e
di gestire l’entra-esci dei tubi in modo ottimale.
a
ttualità
e
lettrotecnica - giugno
2017
- numero
5
Cassette di derivazione e per
prese interbloccate
La famiglia Green Wall include cassette di de-
rivazione standard con guida Din integrata sul
fondo, cassette montanti ad alta capacità e
cassette da incasso per prese interbloccate
(sia orizzontali 44IB che verticali 67IB).
Le cassette per derivazione ordinaria e domo-
tica sono disponibili in quattro differenti gran-
dezze (di cui una con coperchio trasparente
per nodi equipotenziali di terra ispezionabili)
che offrono ampi spazi per l’alloggiamento e
l’ancoraggio dei tubi e il conseguente infilag-
gio dei cavi. La guida Din integrata sul fondo
consente inoltre una semplice installazione di
apparecchiature e morsettiere. E sempre sul
fondo delle cassette sono stati inseriti specifi-
ci riferimenti per il fissaggio tramite tasselli al-
le pareti in muratura, con posa successiva
delle lastre di cartongesso, utili soprattutto in
caso di ristrutturazione.
Le cassette Green Wall ad elevata capienza
sono un’ottima soluzione per la realizzazione
dei montanti dell’impianto poiché possono ac-
cogliere una quantità maggiore di tubi, anche
di diametri elevati, lungo le pareti verticali e
orizzontali. I pre-tranciati sui lati delle cassette
sono infatti progettati per consentire l’ingresso
di tubi e cavidotti corrugati con diametro fino a
75 mm. Infine, le cassette per prese interbloc-
cate consentono l’installazione delle prese
verticali della Serie 67IB nelle versioni Auto-
matika, SBF e CBF e delle prese orizzontali
della Serie 44IB nelle versioni CBF e SBF.
a cura di Francesca Arcidiacono
I sistemi da incasso della Serie Green Wall
di Gewiss sono stati appositamente
progettati per realizzare impianti
elettrici in edifici con pareti leggere
e strutture in cartongesso
