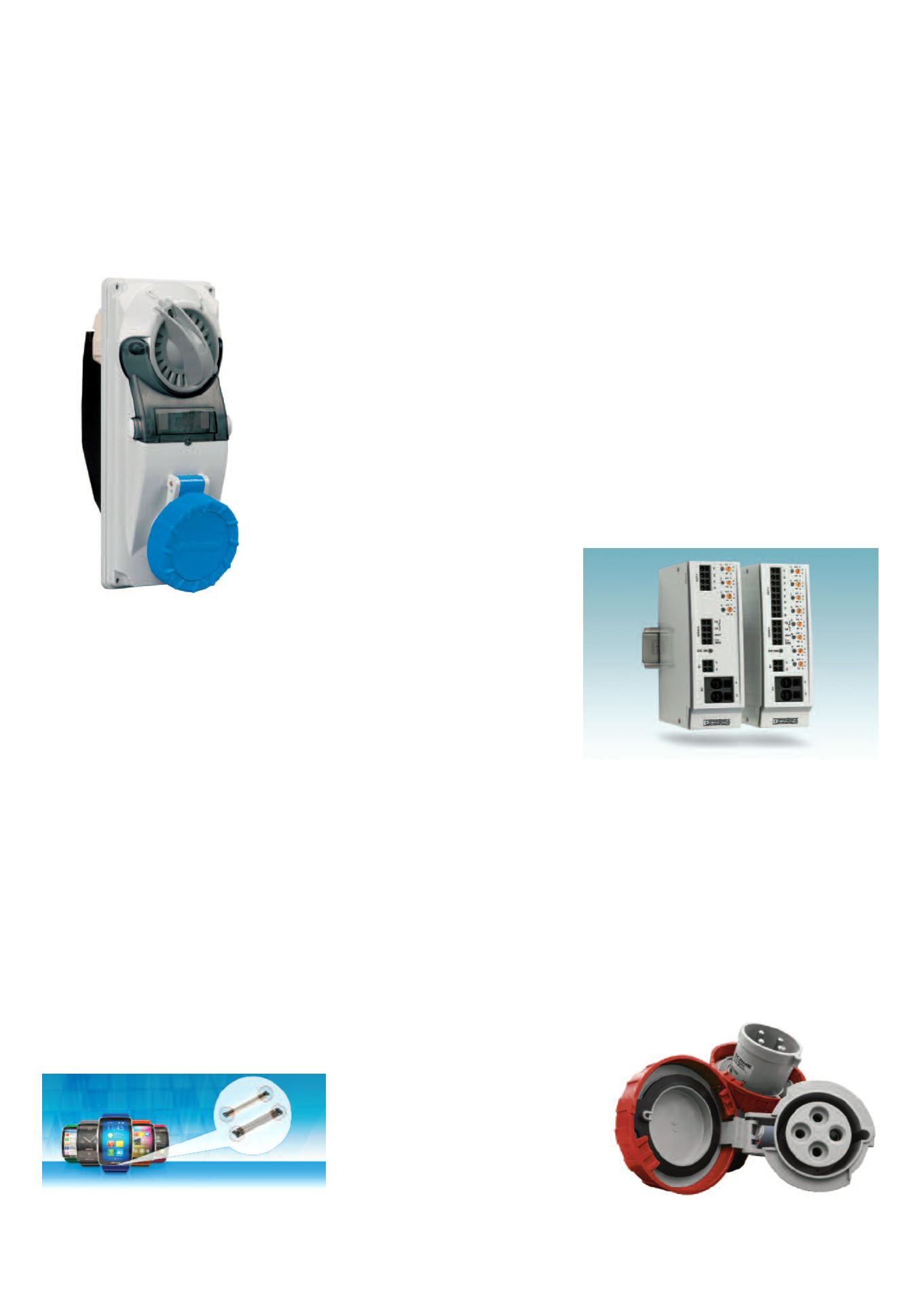

dossier
prese, spine e interruttori
trezzo da parte di personale adde-
strato. Si eviterà così il taccheggio
delle cartucce e gli onerosi disser-
vizi. Sono dotate dell’Auto Fuse
Lock. La chiusura dello sportello
guida automaticamente i cassetti
portafusibili in posizione di contat-
to chiuso e sicuro, garantendo così
la protezione dalle sovracorrenti,
sovratensioni e sovratemperature
provocate da un contatto non com-
pleto. I comandi sono gli stessi del-
le prese industriali Palazzoli per im-
pieghi gravosi. Infatti topTER ha
l’interruttore-Sezionatore AC3
AC23A e può stabilire, interrompe-
re e sezionare le correnti. Assicura-
re, nella posizione di aperto, una
distanza di sezionamento tra i con-
tatti tale da garantire la sicurezza
durante i lavori di manutenzione.
Lavora con i carichi altamente in-
duttivi e può avviare o arrestare i motori a gabbia. Questa è una caratte-
ristica unica nel panorama delle prese concorrenti. Con pochi compo-
nenti si possono realizzare numerosi circuiti. Con e senza fusibili hanno le
stesse dimensioni e tutte le cassette, i quadri e gli accessori sono univer-
sali. Sono dotate della manovra ad alta visibilità e consentono di indivi-
duare a distanza lo stato dell’interruttore. Si possono lucchettare in posi-
zione di 0 o 1. Il volume dei quadri stagni flangiati è capiente e, oltre a fa-
cilitare le operazioni di cablaggio, garantisce la massima dissipazione
termica, evitando il declassamento e l’invecchiamento prematuro del
quadro.
Panasonic Electric Works
Ai dispositivi mobili è chiesto di fare sempre più cose e sempre più velo-
cemente, allo stesso tempo devono essere leggeri e più piccoli rispetto
al modello precedente. I connettori Panasonic possono aiutare a rag-
giungere l’obiettivo di riduzione dell’ingombro.I connettori a passo stret-
to sono usati anche per portare corrente della batteria usando in paral-
lelo tante vie quanto è la corrente da portare, questo metodo implica
l’utilizzo di un connettore più grande di quanto sia necessario.
Prendendo ad esempio un dispositivo mobile con un connettore di 50
vie, con la tecnica sopra descritta, almeno 20 vie sono usate in paralle-
lo per il trasporto della corrente, queste 20 vie hanno un ingombro note-
vole in un ambiente sempre più affollato, la soluzione a questo problema
è la serie A35US con Power Terminal.
Il connettore A35US con Power Terminal ha quattro poli dedicati al pas-
saggio della corrente da e per la batteria che consentono un totale di 3.0
A per ogni singolo connettore e lasciano libere le vie del connettore per
essere usate per i se-
gnali. Il risultato è la
sostituzione di un
connettore di 50 vie
con uno da 30 vie, ne
risulta un risparmio di
3,5mm pari, in questo
caso, ad un 30%.
Grazie alla particola-
re forma del socket e dell’header il connettore è di facile assemblaggio
inoltre, l’operatore che effettua il montaggio riceve un riscontro udibile e
tattile se l’operazione è stata condotta con successo. La forza di ritenzio-
ne di 8N garantisce una connessione stabile nel tempo. La serie A35US
con Power Terminal offre, sullo stesso connettore, trasmissione di segna-
le e trasmissione di potenza.
Phoenix Contact
Gli interruttori di protezione elettronici multicanale CBM di Phoenix Con-
tact proteggono i circuiti elettrici da correnti di sovraccarico e di corto-
circuito in soli 41 mm di spazio. Grazie alla procedura guidata per la re-
golazione della corrente nominale, la configurazione delle correnti nomi-
nali richieste dal carico si semplifica notevolmente. Inoltre, i due nuovi
interruttori di protezione a quattro e a otto canali garantiscono il blocco
elettronico delle correnti nominali impostate, evitando, con ciò, il rischio
di modifiche accidentali delle impostazioni del dispositivo. I livelli delle
correnti nomi-
nali regolabili
da 0,5 A a 10
A per ogni ca-
nale facilitano
la scelta dei
dispositivi di
p r o t e z i o n e
adeguati. L’in-
tegrato siste-
ma di segna-
lazione a più
stadi informa
costantemen-
te sullo stato
delle utenze collegate e dell’alimentazione degli stessi interruttori di pro-
tezione, riconoscendo e segnalando sovratensioni e sottotensioni e di-
sattivando i carichi collegati in modo mirato. La segnalazione fornisce un
valido aiuto anche nella ricerca di guasti nelle parti d’impianto installate
a valle. Per un’ottimale distribuzione dei carichi, la corrente di ogni cana-
le viene limitata attivamente, permettendo l’impiego di alimentatori di di-
mensioni minori. Grazie alla tecnica di connessione push-in, all’ampio
range di temperature ed all’elevata resistenza agli urti ed alle vibrazioni,
questi interruttori di protezione sono ideali per essere utilizzati nell’ambi-
to della costruzione di macchine ed impianti e nella tecnica di controllo.
Scame
La Serie Optima di
Scame è la gamma
completa di spine e
prese industriali
che comprende
spine e prese mobi-
li, spine fisse da in-
casso e prese da
parete per correnti
da 16 A e 125 A. Ol-
tre ad avere l’aper-
tura e chiusura rapi-
da a scatto “snap-
on”, i terminali a
