dossier
prese, spine e interruttori
ra gamma è protetta da un particolare sacchetto flow pack che consente
protezione dalla polvere e ridotto ingombro nello stoccaggio del prodotto.
Gewiss

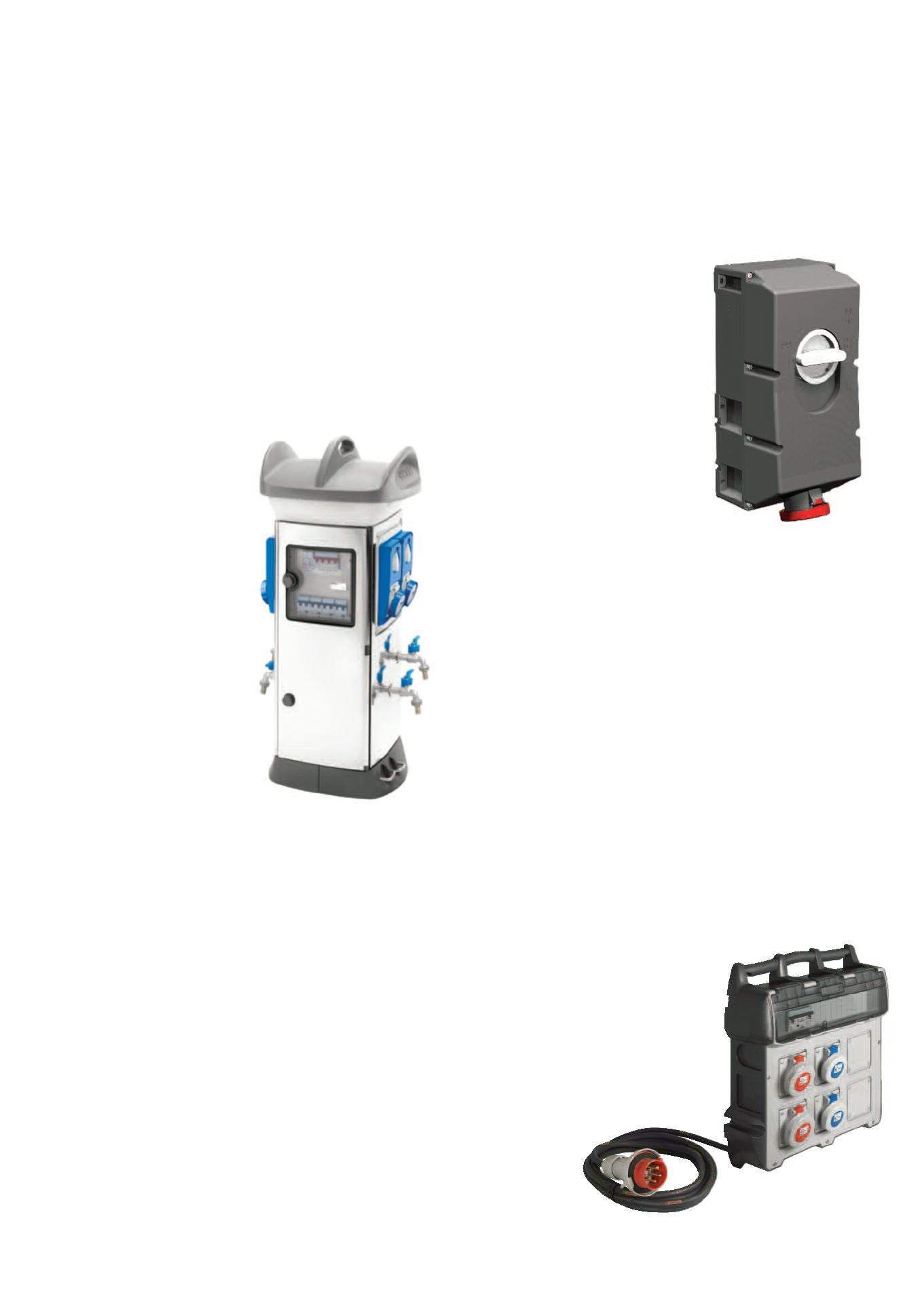

I terminali 68 Q-MC di Gewiss sono la soluzione per la distribuzione di
energia elettrica, acqua, segnali e dati in porti, campeggi, aree urbane,
insediamenti industriali e anche nel residenziale. Lo stile, i materiali e i
colori che caratterizzano i terminali Gewiss permettono la totale integra-
zione con l’ambiente e, al con-
tempo, assicurano il massimo
comfort d’impiego all’utilizzato-
re. L’attenzione ai più elevati
standard qualitativi e di sicu-
rezza, con le certificazioni, ga-
rantiscono affidabilità ed inco-
lumità di beni e persone. La fa-
miglia dei 68 Q-MC è compo-
sta da sei differenti tipologie di
terminali con prese a standard
IEC309 da 16 a 125 A oppure
con uscita a morsettiera fino a
250 A e su richiesta fino a 400
A; disponibili anche in versione
antincendio, i terminali sono
equipaggiabili con sistema
elettronico di controllo e conta-
bilizzazione dei consumi in
configurazione stand-alone
prepagato o centralizzato. I ter-
minali in INOX AISI 316L Elet-
trolucidato sono la proposta
che all’aspetto ricercato unisce
performance tecniche e sicu-
rezza di livello superiore. L’ac-
ciaio INOX AISI 316L, tipico per applicazioni marine, ha una durata nel
tempo superiore in condizioni gravose.
Infatti, tutti i componenti in acciaio INOX sono sottoposti ad un tratta-
mento supplementare di elettrolucidatura e passivazione secondo la
normativa ASTM B 912-02 che conferisce una resistenza alla corrosione
superiore aumentando la durata. La testata realizzata in tecnopolimero
elimina il pericolo di ustioni perché non si surriscalda nemmeno dopo
una prolungata esposizione all’irraggiamento solare.
Inoltre, la sua forma consente di riporre tubazioni idriche o cavi. I pan-
nelli in acciaio INOX, realizzati con un rivestimento interno isolante, eli-
minano infine il pericolo di scosse elettriche e la necessità di verifica del-
la messa a terra. Le versioni realizzate in tecnopolimero garantiscono un
elevato grado di resistenza agli agenti atmosferici, meccanici e chimici.
Le versioni ad alta capienza consentono la realizzazione di terminali per
il prelievo di energia con prese industriali o uscita a morsettiera fino a
250A (su richiesta fino a 400 A).
ILME
Nata dall’esperienza costruttiva Ilme, la serie TM si contraddistingue per
robustezza, versatilità ed elevate prestazioni qualitative, coniugando un
rapporto qualità/prezzo ottimale. La grande facilità d’impiego e l’esten-
sione di gamma consentono molteplici combinazioni, ottimizzando i
tempi di installazione. Peculiarità
delle prese industriali TM Ilme è il di-
stintivo materiale isolante che attri-
buisce alla serie stabilità dimensio-
nale, indeformabilità ed elevata resi-
stenza meccanica agli urti fino a 20J
(indice IK10), doppio grado di pro-
tezione IP66/67 ed elevata protezio-
ne dagli agenti atmosferici, aggres-
sivi, chimici e UV. Le funzioni elettri-
che adottate (interruttori, portafusi-
bili, frutti presa) alloggiate su un ro-
busto telaio di supporto con blocchi
di sicurezza rigidi (pressofusi), as-
sicurano affidabilità delle prestazio-
ni e durata nel tempo. A completa-
mento della serie, l’ultima nata nella
famiglia delle prese interbloccate Il-
me è la presa TM 125A. Design in-
novativo e conformità ai più recenti metodi di produzione tecnologica
(brevetto BC-MUL System), la rendono volta a soddisfare le più ampie
richieste di mercato e l’impiego in ambienti aggressivi. Queste le prin-
cipali caratteristiche: da 16 a 125 A serie completa, polarità 2P + PE,
3P + PE, 3P + N + PE, con o senza protezione fusibili e interblocco
meccanico, 125 A anche con interblocco elettrico, semplice possibili-
tà di montaggio in batteria.
Legrand
La nuova gamma di prese industriali IP44 e IP 66/67 di Legrand soddi-
sfa le aspettative degli installatori. I vantaggi in termini di sicurezza, in-
stallazione, progettazione e l’ergonomia delle nuove spine e prese, ga-
rantiscono una elevata longevità ed affidabilità nel tempo. La gamma è
disponibile nella versione IP44, per uso interno ed esterno protette con-
tro i getti d’acqua indiretti, e IP66/67, prese stagne in grado di sopporta-
re immersione temporanea (pioggia inondazioni ecc.) Ogni dispositivo
P17 Tempra Pro offre una serie di vantaggi volti a semplificare ogni fase
del lavoro, con più spazio a disposizione per il cablaggio, per realizzare
connessioni in modo più veloce e sicuro. I dispositivi mobili vengono for-
niti montati e sbloccati. Prese e spine sono predisposte per il bloccag-
gio rapido con cacciavite. Un’apposita marcatura indica la posizione
per la clip di
c h i u s u r a .
L’aper tura,
invece. si
r e a l i z z a
s e mp l i c e -
mente ruo-
tando le 2
parti in dire-
zioni oppo-
ste. Il coper-
chio rimovi-
bile nella
parte poste-
riore delle
prese per-
mette una
