Eaton

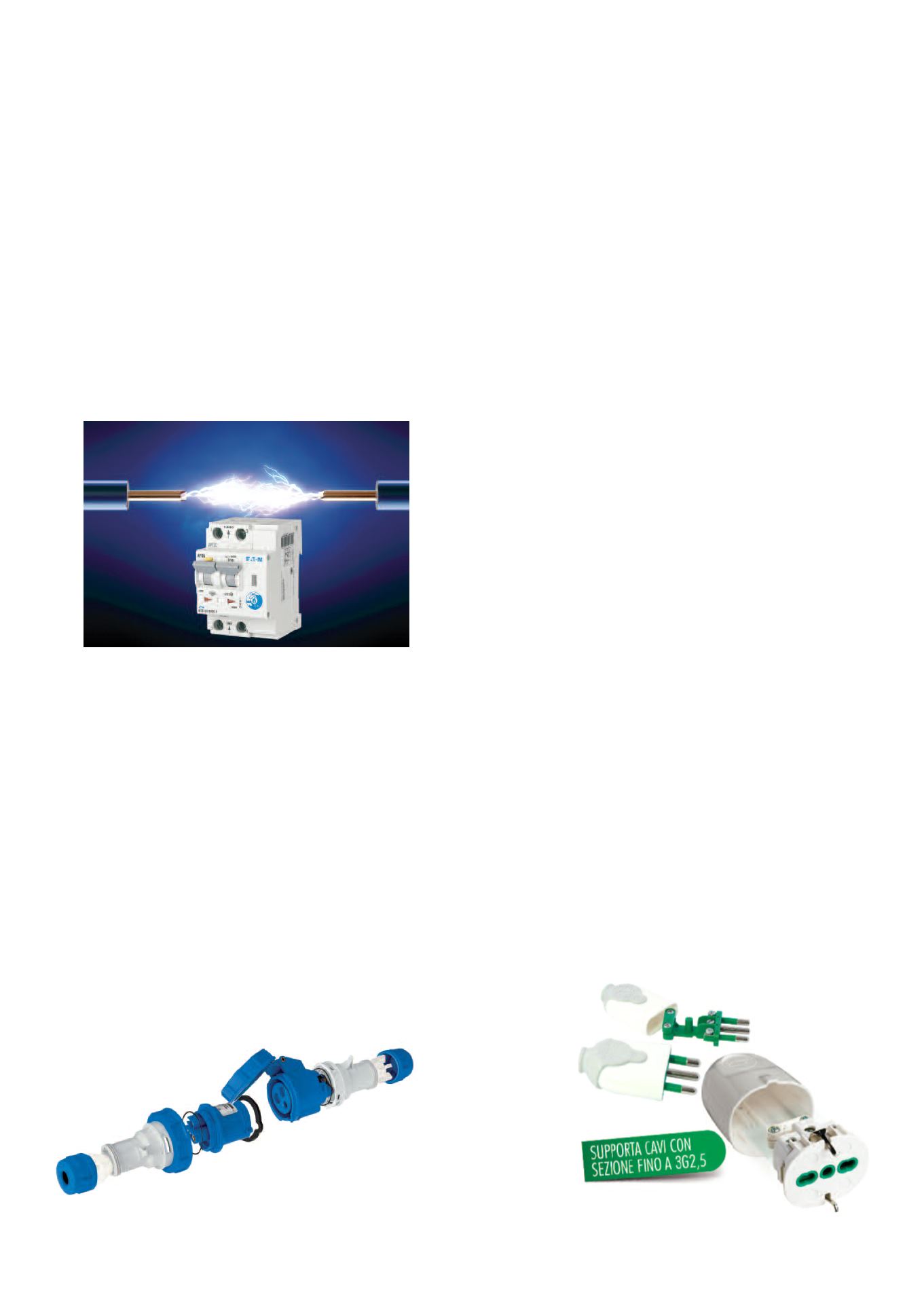

AFDD+ di Eaton è una soluzione All-in-One, vale a dire un dispositivo
che ingloba in sé tutte le funzioni necessarie alla protezione di un circui-
to monofase terminale da ogni tipo di guasto. Racchiude in sè infatti un
interruttore magnetotermico per la protezione da sovracorrenti (2 poli
protetti con In da 6 a 40 A, caratteristica, B e C e potere d’interruzione
Icn da 10 kA), un differenziale per la protezione da guasti a terra (tipo A
immunizzato dagli sganci intempestivi, sensibilità Idn da 10 e 30 mA) e
in fine un AFDD per la protezione da guasti ad arco. Il dispositivo quindi
è conforme sia alla EN 61009 (per la parte magnetotermico-differenzia-
le) che alla EN 62606 (per la parte AFDD). AFDD+ di Eaton integra una
tecnologia digitale che consente di elaborare e valutare in modo intelli-
gente i segnali di corrente e tensione monitorandone i rumori in alta fre-
quenza. É quindi in grado di riconoscere un guasto ad arco al suo primo
insorgere ed in modo selettivo rispetto ad altri disturbi in frequenza, in-
tervenendo quindi con rapidità e precisione ed evitando sganci intem-
pestivi.
Il dispositivo è dotato di Auto-Test per cui le funzionalità AFDD è costan-
temente auto monitorata. Inoltre il LED frontale mostra lo stato e facilita-
no la diagnostica del guasto nel momento in cui AFDD+ interviene.
Elettrocanali
La gamma delle prese e spine industriali tipo IEC-EN60309 della serie
69 di Elettrocanali comprende: spine e prese diritte da 16 a 125 A, pre-
se da pannello inclinate a 20° da 16 a 125 A, prese con base da parete
diritta o inclinata, prese interbloccate orizzontali/verticali da incasso/da
parete con/senza base portafusibili da 16 a 63A, con grado di protezio-
ne IP44 e IP67. Le prese sono disponibili a partire dalla bassa tensione
di 24 V per passare alle normali tensioni industriali di 110/220/380 V, le
versioni multipolari sono realizzate con riferimento a ore 4, 6 e 9 per un
totale di oltre 350 articoli, oltre agli accessori. Le prese e spine mobili
della serie 690 sono caratterizzate dalla rapidità si smontaggio, cablag-
gio, rimontaggio e dall’ergonomia. La costruzione, interamente in tecno-
polimero autoestinguente a base di poliammide 6 resistente ai raggi UV, è
indicata per impieghi all’esterno, grazie alla resistenza agli urti e agli
schiacciamenti. Le parti conduttrici sono in lega di ottone ad alta condut-
tività e gli alveoli delle versioni a 63 e 125 A sono dotate di dispositivo di
connessione a molla realizzato in lega Rame-Berillio per un contatto mi-
gliore e previene la corrosione. Le prese con interruttore rotativo interbloc-
cato, con o senza base portafusibili nelle esecuzioni orizzontale e vertica-
le, nella versione da incasso trovano impiego come prese terminali da in-
casso nei quadri modulari, oppure su basi a parete o da incasso singole
o multiple, sempre in versione IP44 o IP67. Nella versione da parete, com-
pleta di scatola di fondo, le prese interbloccate sono utilizzabili singolar-
mente o in batteria unendo le scatole con gli appositi accessori a catalo-
go. Tutte le prese interbloccate sono dotate di interruttore rotativo ad altre
prestazioni tipo AC23A con potere di interruzione di 10KA, le basi portafu-
sibili sono del tipo modulare per fusibile a cartuccia tipo gG 10,3x38 mm
per le versioni 16 e 32A dotati di dispositivo ottico di segnalazione a LED
di fusibile interrotto, tipo gG 15x36 su base a vite E18 per 63 A. La mani-
glia delle prese interbloccate è lucchettabile.
Fanton
Fanton progetta e produce un’ampia gamma di prodotti elettrici per uso
civile caratterizzati da innovazione tecnologica, design, qualità dei ma-
teriali e alti standard di produzione. Le spine e prese civili sono una delle
principali produzioni Made in Italy dell’azienda. Grazie alla continua ricer-
ca sono state sviluppate versioni capaci di innovare le prestazioni di que-
sti prodotti come nel caso della serie Bicò. La gamma Bico’ è caratterizza-
ta da un inedito e unico sistema costruttivo con doppio componente (tec-
nopolimero e gomma antiscivolo) e consente prestazioni al top della cate-
goria. La possibilità di collegare cavi con sezione sino a 3 x 2.5 mmq con-
sente grande flessibilità e sicurezza d’uso, anche per utilizzi impegnativi
come elettroutensili a grande assorbimento di energia o impieghi fieristici.
Altra caratteristica innovativa è rappresentata dal passacavo in gomma
morbida co-stampato che, formando un corpo unico con il prodotto, faci-
lita l’inserimento del cavo e offre una maggiore protezione dall’ingresso di
polveri e liquidi. Inoltre le nuove viti progettate ad hoc sono sviluppate con
un’impronta studiata per offrire la massima presa nell’uso del cacciavite e
il particolare sistema di fissaggio con ingresso del cavo assiale facilita il
cablaggio al morsetto. Infine l’ultimo prodotto da poco realizzato, la presa
bipasso univer-
sale, riprende
molte delle ca-
ratteristiche del-
la serie Bicò con
l’innovazione di
avere già lo
standard P40,
dove la presa ri-
bassata facilità
l’inserimento di
alimentatori e
spine con colla-
re ridotto. Non
per ultimo l’inte-
