rapida e sicura connessione dei cavi. La marcatura infine permette all’in-
stallatore di individuare rapidamente le fasi da collegare. Ogni terminale
è predisposto con una sola vite identica per prese e spine da 16 e 32A .
Le viti di fissaggio sono in acciaio inox con testa mista per cacciavite
piatto o a croce e garantiscono una buona tenuta e resistenza anticorro-
sione. Le parti attive del dispositivo possono essere rimosse dalla base
per facilitare il cablaggio o per cambiare l’angolo d’installazione della
presa. Lo spazio interno è maggiore ed è ottimizzato per semplificare il
posizionamento dei cavi di collegamento. La manutenzione è semplifi-
cata: i fissaggi sono identici per tutta la gamma (70 mm per le prese da
16 A) ed è indicato sul retro della scatola. Infine, per ogni ingresso dei
cavi sono già predisposti 4 ingressi filettati e sigillati in alto e in basso e
delle pre fratture sul retro per pressacavi ISO o tubi. Per risolvere i pro-
blemi di installazione in spazi limitati, le prese a montaggio superficiale
offrono 2 differenti posizioni (5° o 25°).
Marechal Electric

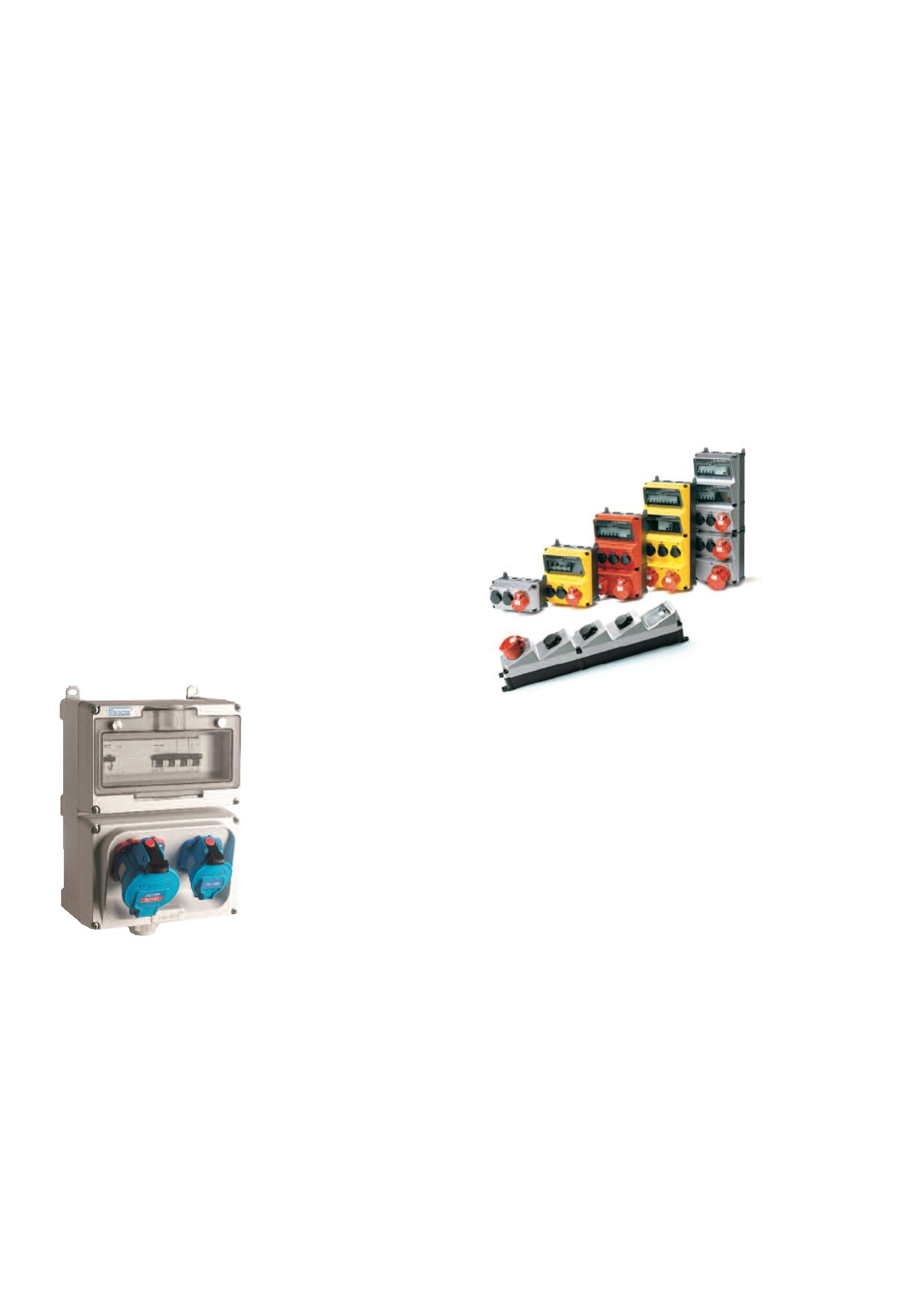

Marechal Electric propone la gamma CD di prese industriali su quadret-
ti con protezioni. Sono disponibili sedici configurazioni standard, con
prese Decontactor™ da 16 a 63 A. I quadretti, compatti e in materiale ro-
busto IK09, e non igroscopico, hanno un IP66 e IP69K (idropulitrice) so-
no dotati di prese con interruzione diretta sotto-carico senza aggiunta di
interruttore di manovra. La Protezione elettrica è garantita grazie a ma-
gnetotermici associati ad un interruttore differenziale da 30 mA.
Per gli impianti elettrici nel set-
tore Alimentare, Marechal
Electric ha progettato una
gamma di quadretti serie CD
di prese industriali, da 16 a 63
A. Questi quadretti, dotati di 1 o
2 prese Decontactor™ serie
DSN, dispongono di una prote-
zione differenziale 30 mA con
magnetotermici a protezione di
ogni singola presa. Integrando
la tecnologia Marechal® dei
contatti di testa in argento-ni-
chel, le prese Decontactor™
garantiscono prestazioni eleva-
te e costanti in tutte le configu-
razioni di utilizzo. Il design del
quadretto e la pluralità di confi-
gurazioni permettono un’instal-
lazione facile ed intuitiva per gli elettricisti, i responsabili della manutenzio-
ne o gli installatori. L’accesso alla morsettiera (3P+N+T 16mm²) attraverso
uno sportello frontale avvitato facilita il collegamento. Ogni quadretto vie-
ne fornito montato e precablato. Una volta installato, il collegamento o lo
scollegamento delle prese si esegue senza problema, premendo il pul-
sante rosso “interruttore”. Sotto-tensione o meno, la manipolazione delle
prese Decontactor™ DSN, può essere effettuata da chiunque, in ogni cir-
costanza, senza necessità di essere in possesso di un’abilitazione elettri-
ca. Conforme alle EN 61439-1 e EN 61439-3, questo quadretto prese è
composto da 2 parti montate su cerniere. La prima parte “protezione” di-
spone di una finestra di ispezione trasparente per accedere al differenzia-
le e ai magnetotermici. Una chiusura con chiave è disponibile su richiesta.
La seconda parte “morsettiera” offre un accesso rapido per il collegamen-
to del cavo di alimentazione : da 2 x 1,5 mm² a 5 x 35 mm².
Mennekes
Per applicazioni industriali o luoghi di lavoro in cui vengono impiegati
prodotti chimici od altre sostanze aggressive, MENNEKES offre una se-
rie di prodotti con elevata resistenza a carburanti, oli e grassi, acidi e ba-
si diluiti, detergenti ed alla maggior parte di soluzioni saline acquose.
I prodotti in Amelan® riuniscono in sé elevate proprietà meccaniche, ter-
miche ed elettriche con eccellente resistenza agli agenti chimici e stabi-
lità dimensionale. Con le combinazioni di prese AMAXX® si è equipag-
giati in modo correto. Questa collaudata serie è da anni impiegata in mo-
do affidabile e può quindi essere considerata testata sul campo. Tutti gli
a p p a r e c c h i
vengono pro-
dotti conforme-
mente alla nor-
ma IEC 61439.
Le combinazio-
ni sono disponi-
bili nelle classi
di protezione IP
44 (protetto
contro
gli
spruzzi d‘ac-
qua) o IP 67 (a
tenuta stagna).
Mennekes offre
la combinazio-
ne più adatta
per qualsiasi
esigenza: dalle più piccole combinazioni di quadretti AMAXX® ad una
segmento, appendibili fino alle combinazioni di quadretti più grandi a cin-
que segmenti. Ampia possibilità di equipaggiamento con alloggiamenti di
sei diverse grandezze e, come sempre, con un design attraente.
AMAXX® offre combinazioni pressoché infinite. Oltre a ciò, tutte le combi-
nazioni di prese AMAXX® in AMELAN® sono equipaggiate con portacon-
tatti resistenti alle alte temperature e con contatti nichelati.
Le guide DIN sollevabili e lo spazio di cablaggio ampio e profondo facili-
tano notevolmente l‘inserimento e il collegamento dei cavi più ingombran-
ti. L’installazione avviene con un solo operatore. I tempi di installazione più
brevi grazie al nuovo e pratico montaggio esterno. Il coperchio incerniera-
to, che si apre su un lato, facilita illavoro di collegamento. Tutte le combi-
nazioni sono precablate per l‘immediata installazione e testate per garan-
tirne la sicurezza elettrica e la qualità.
Palazzoli
TopTER di Palazzoli è la nuova generazione di prese industriali a prote-
zione attiva: le prese sono progettate per prevenire tutti i contatti acci-
dentali che possono pregiudicare la sicurezza e il buon funzionamento
dell’impianto elettrico. La gamma ha un doppio grado di protezione,
IP66 e IP67, che assicura la difesa totale contro le polveri e l’ acqua in
forti getti o per immersione temporanea. Le prese hanno lo sportello EA-
SY OPEN che rende molto più facili le operazioni di apertura e chiusura,
anche consecutive. Non occorre forza per aprirle; sono dotate di pulsan-
ti laterali per rendere l’apertura più leggera possibile. I cassetti portafu-
sibili sono imperdibili, completamente estraibili e garantiscono l’IP20 an-
che nelle operazioni di estrazione e inserimento del fusibile. Operazioni
che faranno solo le persone autorizzate. Infatti si può serrare lo sportel-
lo di apertura con una vite antimanomissione, rimovibile solo con un at-
