La protezione da sovratensioni è un elemento cruciale per garantire la sicurezza e la durata degli impianti elettrici. In particolare, gli operatori del settore devono poter contare su soluzioni affidabili e facili da installare, capaci di proteggere da eventi transitori di origine atmosferica (fulminazioni dirette e indirette) e sovratensioni temporanee (TOV). In questo contesto, lo scaricatore di sovratensioni ZOTUP 207 141 emerge come una scelta ideale per proteggere i circuiti in bassa tensione.
Descrizione del Prodotto

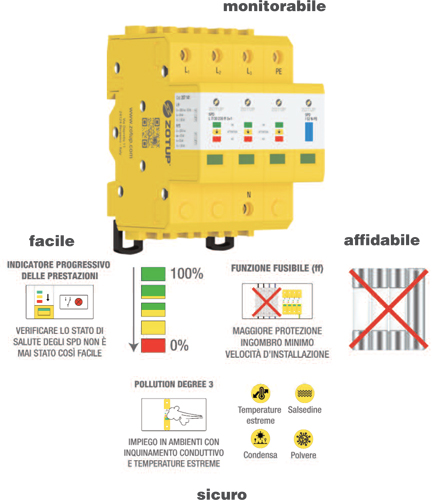

Lo ZOTUPLIMITER L 7/30 230 ff 3+1 Cod. 207 141 è uno scaricatore di sovratensioni (SPD) trifase + neutro a 230/400 V in configurazione TT, conforme alla norma HD 60364-5-534. Questo dispositivo offre dieci modi di protezione, garantendo una difesa completa. Può essere installato a monte dell’interruttore differenziale proteggendo così tutto l’impianto. Le sue specifiche tecniche includono una corrente nominale di scarica di 30 kA (8/20 µs) e una corrente massima di scarica fino a 70 kA (8/20 µs) per la protezione tra neutro e terra (N-PE). Il tempo di intervento è estremamente rapido, inferiore a 25 ns, riducendo al minimo i rischi di danni agli impianti.
Tecnologia Innovativa e Caratteristiche Uniche
L’SPD ZOTUP 207 141 integra una serie di tecnologie avanzate per migliorare l’affidabilità e la facilità di utilizzo. L’indicatore Progressivo delle Prestazioni consente di monitorare in tempo reale lo stato di salute del dispositivo. Questo indicatore a tre colori (verde-giallo-rosso) con variazione progressiva fornisce un feedback visivo chiaro e intuitivo sul livello di degrado del prodotto, permettendo interventi di manutenzione preventiva. La Funzione Fusibile (FF) permette di evitare l’uso di fusibili di back-up con interruttori di linea ≤160 A. Questo si traduce in una maggiore sicurezza e una riduzione degli ingombri all’interno dei quadri elettrici. Ciò è possibile grazie al disconnettore interno brevettato; l’SPD mantiene la capacità di scarica ottimale riducendo la caduta di tensione complessiva (Upf). Grazie al Pollution Degree 3 (PD3), l’SPD è ideale per ambienti particolarmente severi caratterizzati da polvere, salsedine, umidità e condensa. Questa conformità garantisce una protezione efficace anche in presenza di inquinamento conduttivo, mantenendo la piena operatività del sistema di protezione anche in condizioni estreme. Applicazioni Tipiche e Contesti d’Uso
L’SPD ZOTUP 207 141 è particolarmente adatto per l’utilizzo in impianti che richiedono elevati standard di protezione, come le stazioni di ricarica per veicoli elettrici. In applicazioni TT e TN-S, può essere facilmente integrato nei quadri di distribuzione, offrendo una protezione completa sia per l’utente finale che per le infrastrutture elettriche. Gli schemi applicativi mostrano come l’SPD possa essere connesso in un circuito, garantendo una protezione ottimale tra le diverse fasi e tra fase e neutro. L’installazione risulta semplice grazie al montaggio su guida DIN 35 mm e ai morsetti di collegamento progettati per un cablaggio efficiente. L’elevata capacità di serraggio dei morsetti di collegamento facilita l’integrazione in diversi tipi di impianti.
Conclusione e Benefici per gli Installatori
L’SPD ZOTUP 207 141 rappresenta una soluzione che unisce facilità di installazione, affidabilità e sicurezza. La riduzione dei componenti necessari, come i fusibili di back-up, e la capacità di monitorare lo stato di salute del dispositivo attraverso l’indicatore progressivo delle prestazioni riducono i tempi di installazione e i costi associati. La sua resistenza a condizioni ambientali difficili grazie al PD3 lo rende un’opzione ideale per proteggere impianti in aree esposte a polveri o umidità, garantendo una maggiore durata dell’intero sistema elettrico.
