dossier
cavi e sistemi portacavi
rischio singolarmente posati. La famiglia IP in classe Fca è costituita da
cavi con guaina in Polietilene resistente ai raggi UV particolarmente in-
dicati per posa esterna o interrata in cavidotto. Tutti i cavi proposti sono
idonei alla coabitazione con cavi energia garantita dalla marcatura
C4(U0 = 400 V) secondo UNEL 36762.

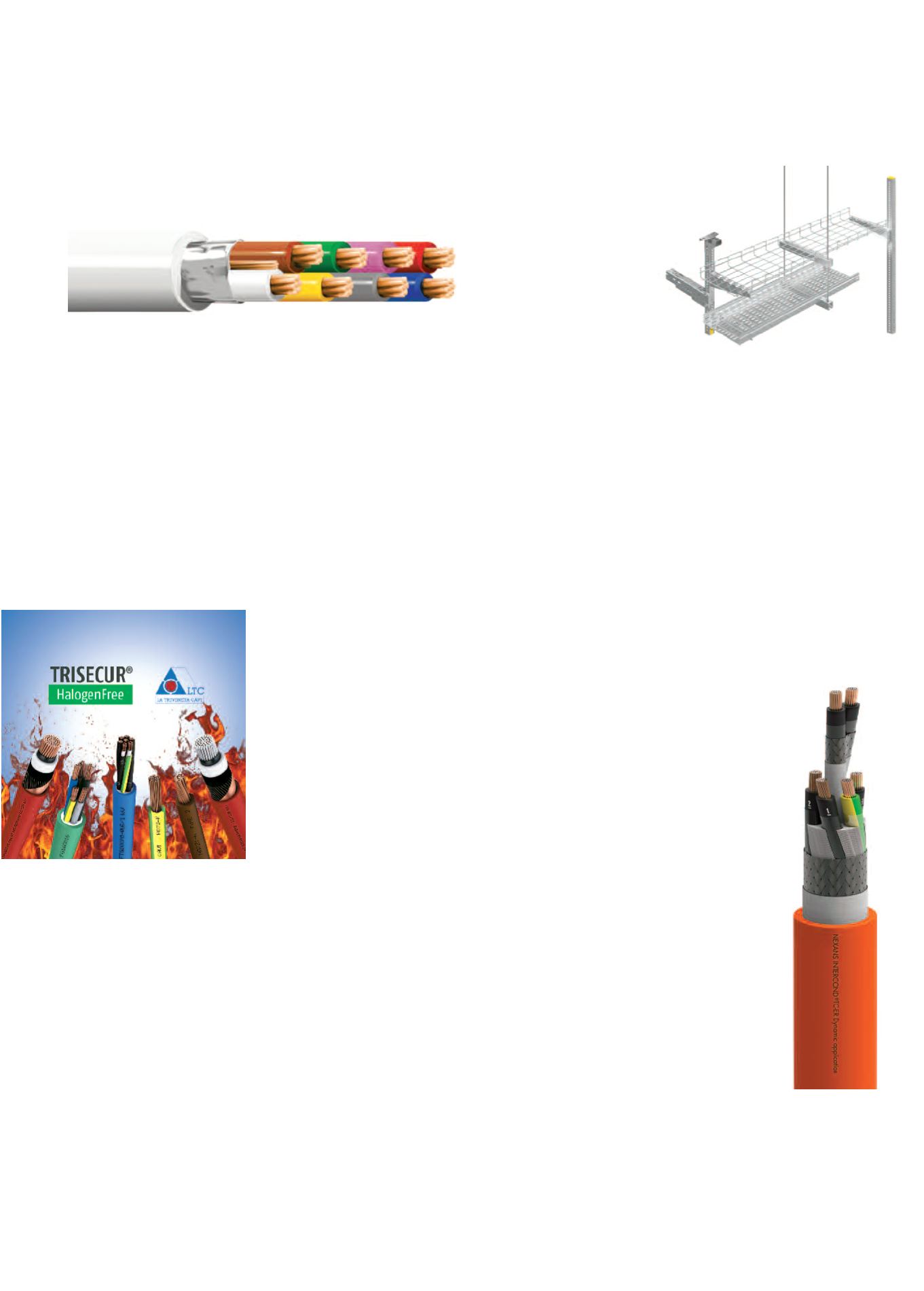

La Triveneta Cavi
Trisecur è la speciale linea di prodotti da La Triveneta Cavi per la sicu-
rezza in caso di incendio, pienamente rispondente ai requisiti introdotti
dal nuovo Regolamento Europeo EU 305/2011 Prodotti da Costruzione
(CPR). I cavi TRISECUR sono pensati per offrire le massime prestazioni
di sicurezza per la reazione al fuoco in luoghi molto affollati dove è mas-
sima la necessità di tutela per le persone e per gli ambienti in caso di in-
cendio. Il nuovo Regolamento CPR ha introdotto requisiti più severi che
rientrano in una classificazione che considera la propagazione dell’in-
cendio, la produzione di calore, di
particelle infiammate, di fumi opachi
e di gas corrosivi; tutti elementi che
influiscono sulla sicurezza degli edifi-
ci e delle persone. Con l’applicazio-
ne del nuovo Regolamento CPR nei
luoghi a maggior rischio e altamente
popolati viene potenziata la sicurez-
za dell’edificio e garantita l’evacua-
zione in caso di incendio. Grazie al
consolidato know how costruttivo e
ad una ricercata scelta di materiali, i
cavi TRISECUR garantiscono con la
loro classificazione CPR la completa
corrispondenza a tutti i requisiti ri-
chiesti. In particolare è molto bassa
l’emissione di monossido di carbo-
nio, elemento molto insidioso perché difficilmente percepibile dalle perso-
ne, in quanto incolore e inodore. Da evidenziare inoltre la gamma Trisecur
R.F. che consente il funzionamento dell’impianto durante l’incendio per un
periodo minimo di 90 min. alla temperatura di 830 °C. Al momento la CPR
regolamenta solo la reazione al fuoco e non la resistenza al fuoco che ver-
rà presa in considerazione nel corso di quest’anno. Il cavo Trisecur non
propaga incendio e/o fiamma e offre assenza di alogeni, bassissima emis-
sione di monossido di carbonio, bassissima emissione di gas tossici e cor-
rosivi, assenza di fumi neri ed opachi.
Legrand
La gamma di profilati 41x41 mm e 41x21 mm rende possibile il montag-
gio di tutti i tipi di mensole e passerelle presenti a catalogo Legrand BTi-
cino. I profilati sono disponibili in spessori di 1,5 – 2 – 2,5 mm nelle fini-
ture: Sendzimir, Zincato a caldo dopo lavorazione, smaltato blu, AISI
316L. Il sistema di montanti per il supporto dei sistemi di canalizzazione
in metallo (passerelle chiuse e forate in lamiera, passerelle a filo, passe-
relle a traversini Legrand e Cablofil), è realizzato attraverso numerosi
componenti:
I Profilati semplice 41x41hanno foratura laterale con passo 25 mm e aso-
latura sul fondo con passo
50 mm, includono anche le
tacche di indicazione per il
taglio sul fondo.
I Profilati semplici 41x21
hanno asolatura sul fondo
con passo 50 mm e tacche
d’indicazione del taglio sul fondo.
I Profilati doppi 82x41 e 41x41 sono utilizzabili per carichi pesanti.
I bulloni a testa ad ancora permettono il fissaggio ai montanti delle men-
sole G3-G4-03M e le universali CB, garantisco la possibilità di una rego-
lazione millimetrica e continua.
Il sistema di fissaggio presenta un perno rapido su profilato 41x41 per le
punta mensola PG3
Inoltre citiamo la piastra a soffitto integrale PI per il fissaggio dei montan-
ti a plafone, la piastra a soffitto regolabile PR-PRIS per il fissaggio a pla-
foni inclinati, il tassello rapido per il fissaggio della passerella forata P31
sulle mensole G3-G4-CB e il sistema di aggancio Fastrut per fissaggio
della passerella a filo Legrand e Cablofil su profilato 41x41 e 41x21
Sempre di Legrand citiamo le mensole CB universali per canali e passe-
relle in metallo adatte ad ogni genere di passerella: forata, chiusa e a fi-
lo, Legrand o Cablofil e disponibili per larghezze da 50 a 400 mm e nel-
le finiture Sendzimir, Zincato a caldo dopo lavorazione e AISI 316L.
Nexans
Per rispondere all’esigenza dei suoi clienti, di cavi
adatti al mercato Americano e Canadese che rispon-
dono a criteri di performance dinamiche sempre più
elevate, Nexans ha sviluppato e realizzato la nuova
gamma Intercond® Tray Cables che unisce le princi-
pali caratteristiche di un cavo Tray con le performan-
ce dinamiche di un cavo automazione per applica-
zioni in catena. La gamma Intercond® di cavi Tray è
disponibile nelle versioni servo motore e controllo
multicore. Sono adatti ad applicazioni dinamiche, co-
me in catena portacavi o in parti meccaniche in mo-
vimento così come in turbine eoliche. Offrono un pro-
cesso di omologazione più breve e possono essere
installati senza l’impiego di canaline, con una conse-
guente riduzione dei costi e dei tempi d’installazione.
I test effettuati da Nexans nel centro dedicato all’au-
tomazione industriale, hanno evidenziato che questi
cavi offrono performance dinamiche elevate, fino a 3
Milioni di cicli con un raggio di curvatura pari a 7.5 X
D in catena e con un velocità di traslazione fino a 240
m/min e un’accelerazione di 10 m/s2. I nuovi cavi
Tray sono listati UL e CSA - un requisito fondamenta-
le per i produttori di macchine utensili che operano in
US e nel mercato canadese - e approvati MTW (Ma-
chine tool wires) e WTTC (wind turbine tray cable).
Grazie alle certificazioni CIC (Control and Instrumen-
taion cable) e TC-ER (Tray Cable – Exposed Run), possono essere in-
stallati senza l’uso di canaline metalliche. Resistenti alle abrasioni, così
come agli oli, agli a agenti refrigeranti e chimici, sono adatti per la posa
interrata diretta senza la necessità di alcuna protezione aggiuntiva. Que-
sti cavi possono operare in temperature che variano dai -5° fino ai +80°
con un voltaggio nominale fino a 1000 V. I cavi Tray Intercond® sono
prodotti nello stabilimento Nexans di Pioltello, in Italia.
