parete e a soffitto, in più, con opportuni ac-
cessori, si realizza normalmente la funzione
cornice (per contorno porte) mentre la distri-
buzione a soffitto è generalmente delegata ai
canali e minicanali. Resta il fatto che i canali
a battiscopa, per essere funzionali, devono
essere completi di tutti gli accessori per
cambio di direzione e di opportune scatole
porta apparecchi, che non sono richiesti
espressamente dalla norma, ma risultano in-
dispensabili per l’ergonomia dell’impianto
stesso.
Pertanto un sistema di canali realizza la di-
stribuzione dell’energia fino alla parte ultra-
terminale fungendo, con gli opportuni acces-
sori, anche da alloggiamento per le prese
terminali, di energia, telecomunicazione o al-
tro. I canali portacavi in genere sono poi rea-
lizzati in diverse tipologie di materiali che si
dividono in due famiglie: isolanti e condutto-
ri. Nella famiglia dei canali in materiale iso-
lante abbiamo i CTS per impiego all’interno o
all’esterno con diversi gradi di resistenza al
calore, ai raggi UV e all’invecchiamento se-
condo il polimero utilizzato nella costruzione
che determina anche la reazione al fuoco del
manufatto e l’emissione o meno di fumi opa-
chi. L’offerta di prodotti per impiego generico
è assai vasta: realizzati in estruso termopla-
stico, materiale in genere autoestinguente,
conserva la sua validità per le normali appli-
cazioni e nel caso che la caratteristica del-
l’autoestinguenza e della non propagazione
della fiamma siano le caratteristiche domi-
nanti della prescrizione. Quando invece sono
più importanti le caratteristiche di bassa tos-
sicità sono disponibili prodotti costruiti con
tecnopolimero privo di sostanze alogenate,
definiti “halogen free” cioè a bassa emissio-
ne di fumi tossici e corrosivi.
Le applicazioni di questi prodotti sono rivolte
a impianti realizzati in luoghi chiusi e affollati,
quali, ad esempio, tunnel stradali e metropo-
litani, cinema, teatri, ospedali, stazioni, aero-
porti ecc.
La realizzazione dei canali in materiale plasti-
co, detta estru-
sione, consente
un’ampia libertà
di finiture e colo-
ri, sovrastampe,
d e c o r a z i o n e ,
verniciatura, in-
collaggio di legni
e moquette sulla
super ficie, di
modo che i ca-
nali sono impie-
gati in ambito ci-
vile e terziario, all’interno e all’aperto, ma an-
che per un’applicazione industriale leggera,
tipicamente per uffici.
Le realizzazioni in metallo sono rivolte alla di-
stribuzione primaria che per dimensioni e
portata si utilizzano in ambito industriale e
terziario, con materiali diversi secondo le ap-
plicazioni: zincato sendzimir per luoghi
asciutti e riparati, zincato a caldo per appli-
cazioni all’aperto, in acciaio inossidabile per
ambienti aggressivi. Un canale quando poi
viene posato a sospensione su mensole as-
sume la definizione di passerella e quando il
fondo è costituito da pioli longitudinali si defi-
nisce “scaletta”. Esistono comunque realiz-
zazioni di canali a passerella e scalette an-
che in materiali isolanti e compositi comun-
que valide per caratteristiche di resistenza
meccanica e chimica, con il vantaggio della
leggerezza propria di questi materiali.
Una proposta

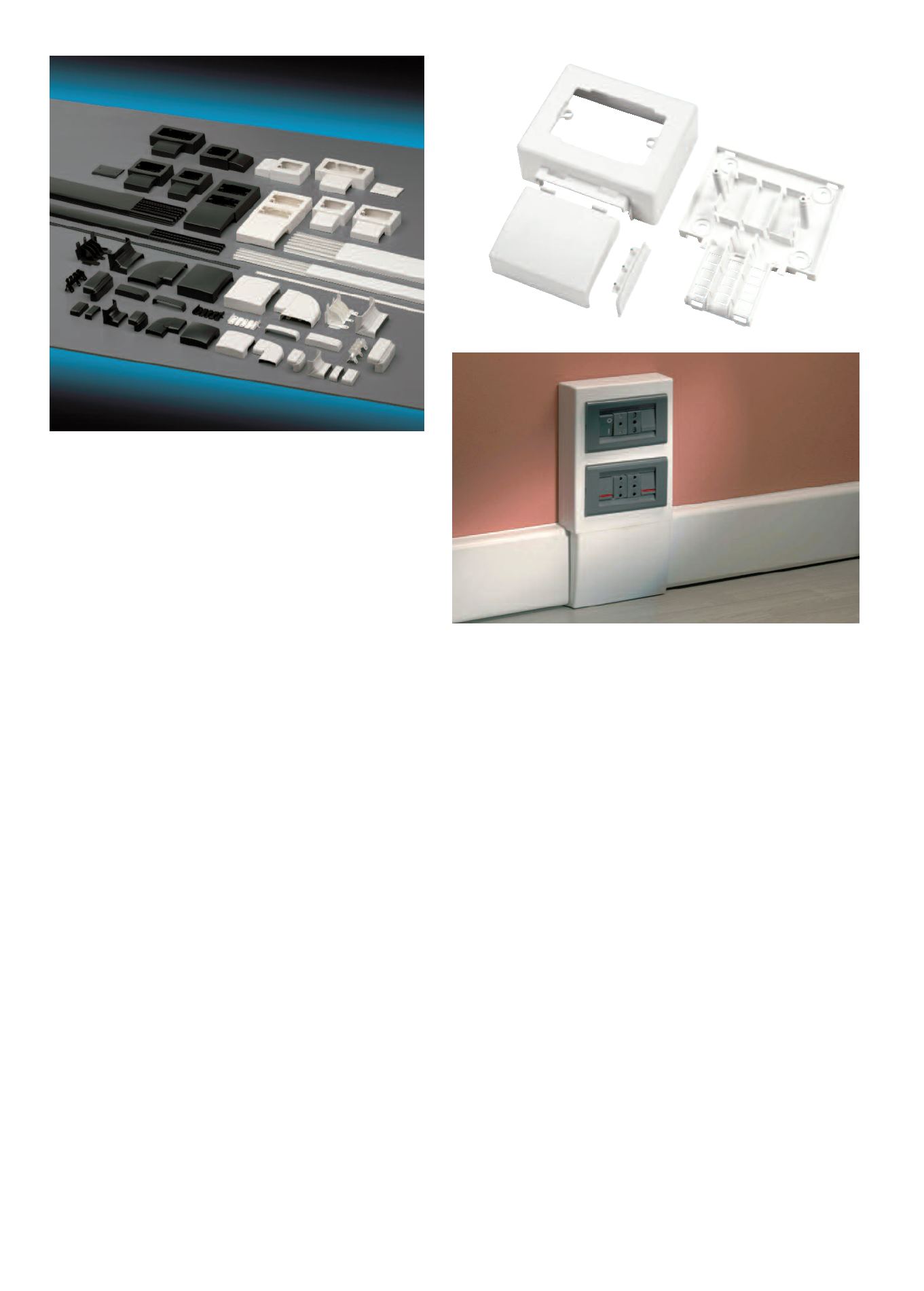

Nell’ambito dei canali portacavi CTS, Elettro-
canali presenta la serie di canali a battiscopa
e cornice serie Simply E Maxi, con coperchio
frontale arrotondato, privo di spigoli. I canali
a battiscopa e cornice sono in due dimensio-
ni: 70x20 mm a 3 scomparti e 130x28 mm a 5
scomparti, integrabili e complementari l’una
all’altra con accessori per il raccordo fra le
due dimensioni, con il vantaggio di disporre
sempre della misura ideale in ogni contesto
applicativo. Realizzati in tecnopolimero a ba-
se di PVC rigido autoestinguente nei colori
bianco RAL9001 e grigio ardesia RAL7021, i
canali a battiscopa e cornice sono caratteriz-
zati dalla perfetta simmetria degli scomparti
interni; possono quindi essere installati sia a
parete che a cornice per il contorno porte.
L’elevata sezione interna e quindi la grande
capacità ricettiva del singolo scomparto, con-
sentono all’installatore di inserire un consi-
stente numero di cavi. La perfetta separazione
tra i vari scomparti permette la posa, nel me-
desimo canale, di linee diverse quali: energia,
telefono, trasporto dati ed altre, senza rischi di
interferenze o di inopportune sovrapposizioni,
secondo la norma CEI 64-8. Ma l’ergonomia di
una canalizzazione dipende dagli accessori:
sono disponibili tutti gli accessori per cambio
di direzione con angoli interni, esterni e piani
variabili da un minimo di 60° fino a 120° per
eseguire tutte le curve non ortogonali. Le cas-
sette di derivazione e porta apparecchi sono
raccordate al canale e possono alloggiare da
3 fino a 7 moduli, con la versione orizzontale
per realizzare comandi ad altezza maniglia
porta nell’impiego come cornice. Tappi di
chiusura, giunti lineari e coperchi completano
l’offerta. Il coperchio, privo di spigoli, è smon-
tabile solamente con l’utilizzo di un attrezzo
apposito, al fine d’impedire l’apertura acci-
dentale. I canali a battiscopa sono forniti rico-
perti da una pellicola trasparente protettiva
contro i possibili danneggiamenti superficiali
durante trasporto o montaggio.
