ABB

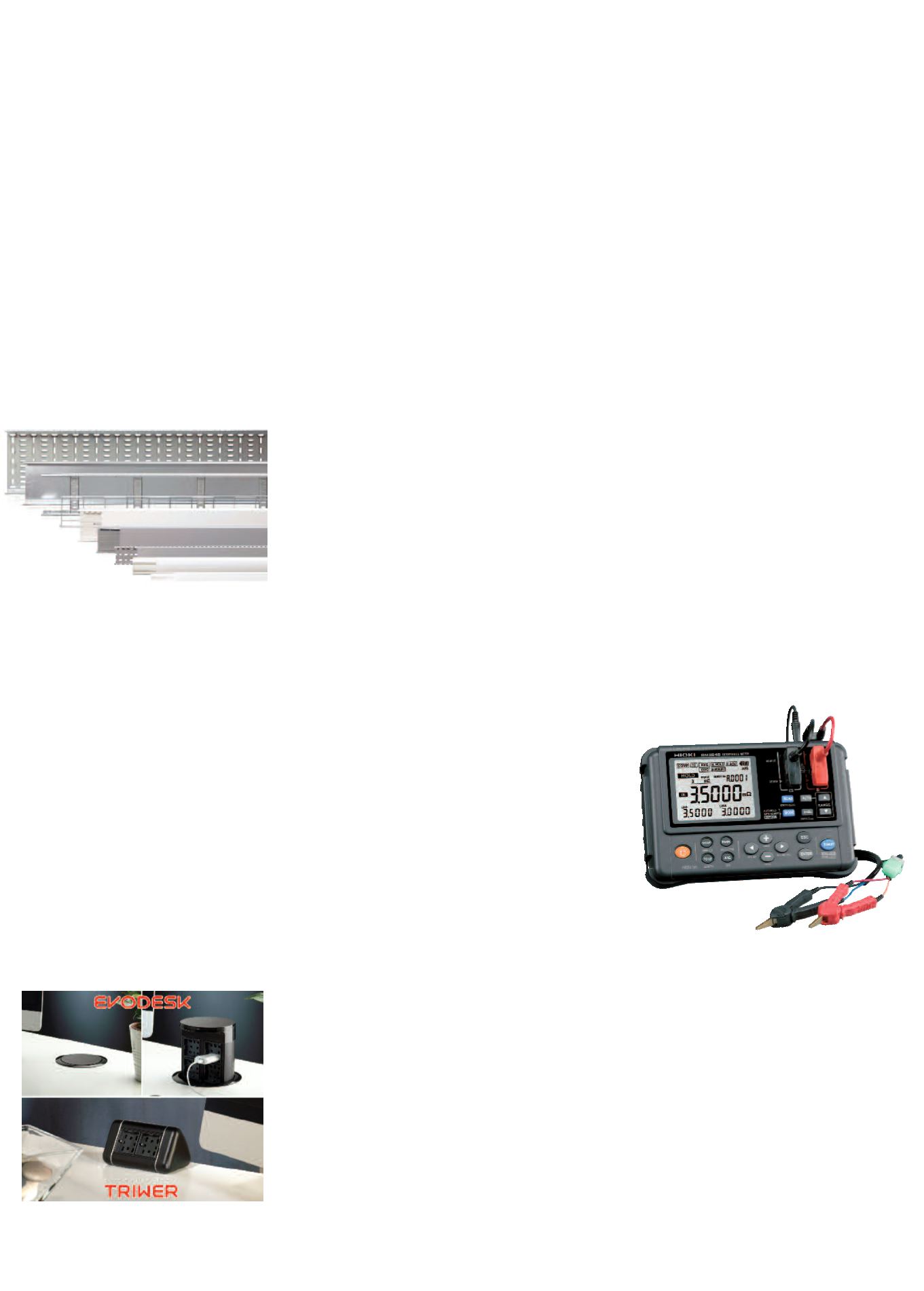

I sistemi di canalizzazioni in plastica e in metallo proposti da ABB rap-
presentano degli strumenti fondamentali per garantire elevati standard
di sicurezza degli impianti e per risolvere esigenze anche complesse
d’installazione. Grazie all’esperienza nella progettazione e a una linea
completa di prodotti, che si differenziano per caratteristiche tecniche,
materiali costruttivi e specificità d’uso, i sistemi di canalizzazione offrono
una grande flessibilità d’impiego nei settori industriale, residenziale e
terziario così come in opere di ristrutturazione e ampliamento.
Fra le principali famiglie di pro-
dotto troviamo, per esempio, le
canaline in materiale termopla-
stico - per cablaggi con tensio-
ne nominale fino a 1000 V in c.a.
e a 1500 V in c.c. – che, grazie
alla particolare sagomatura, ab-
binano un’elevata velocità d’in-
stallazione a un aggancio di
chiusura molto sicuro.
A queste si affiancano le canali-
ne “halogen free”, specifiche
per l’impiego in aree a rischio
d’incendio, che oltre a impedire la propagazione delle fiamme, emetto-
no gas a bassissimo contenuto di sostanze tossiche e non producono i
pericolosi fumi opachi. Per le più complesse applicazioni in ambito indu-
striale e navale, invece, sono disponibili i canali in metallo zincato, men-
tre dove è anche richiesta un’elevata flessibilità e rapidità di intervento si
applicano le passerelle in filo d’acciaio. Formate da una rete d’acciaio
resistente ma leggera e facilmente maneggiabile, le passerelle possono
essere tagliate, piegate, curvate e assemblate in infinite configurazioni,
anche successivamente modificabili.
Completano la gamma delle proposte ABB in materiale plastico i minica-
nali adesivi, quelli attrezzati e numerosi modelli di canali porta cavi e
porta apparecchi che possono essere installati a parete o a soffitto.
Arnocanali
Arnocanali propone due nuove linee: Evodesk che si compone di torret-
te estraibili multi-presa in alluminio, di forma cilindrica e Triwer che si
compone di moduli multi-presa in alluminio, di forma triangolare. Queste
nuove linee sono particolarmente adatte ad installazioni su tavoli riunio-
ne, scrivanie, postazioni di lavoro ed anche su piani cucina. Le linee
Evodesk e Triwer sono fornite in soluzioni standard già cablate e pronte
all’installazione oppure come sistema aperto che l’installatore potrà ca-
blare utilizzando apparecchi re-
peribili sul mercato, o, ancora,
su richiesta, con soluzioni tecni-
che personalizzabili che possa-
no soddisfare le aspettative e le
richieste di impiego più esigenti
dei clienti finali. Le torrette Evo-
desk hanno una modalità di
apertura assistita. L’accesso alle
prese è possibile con una sem-
plice pressione che, esercitata
sulla parte visibile della torretta,
consente al cilindro porta-prese
di sollevarsi.
La disposizione di prese ed apparecchiature su due file parallele riduce
le misure di ingombro del prodotto, dà una piacevole sensazione di so-
lidità costruttiva e consente una continuità di separazione tra impianti di
diversa natura. I moduli Triwer sono molto semplici da installare e hanno
un design molto accattivante. Le nuove linee Evodesk e Triwer multi-pre-
sa sono offerte in alluminio anodizzato naturale, in alluminio anodizzato
nero o in alluminio verniciato bianco.
Asita
I dispositivi elettronici di potenza (convertitori AC/DC e inverter) sono co-
stituiti da una quantità elevata di bobine ed induttori.
I costruttori di tali particolari componenti e dispositivi, per garantire ai
propri clienti un prodotto preciso affidabile e duraturo, hanno l’esigenza
di misurarne con precisione la resistenza in DC durante ed al termine del
processo produttivo. In quest’ottica, il nuovo misuratore di resistenza
Hioki RM3548 distribuito da Asita è la risposta a queste necessità in
quanto offre prestazioni di altissimo livello, non solo per la fase di produ-
zione in linea ma anche per le fasi di test e verifica in campo.
RM3548 presenta lo stesso contenitore ridotto, portatile e robusto del ce-
lebre tester prova batterie mod. BT3554. Questa caratteristica lo rende
idoneo a condizioni di utilizzo severe, tipiche della manutenzione ed ispe-
zione in campo di motori elettrici, trasformatori ed avvolgimenti di grandi
dimensioni, così come in situazioni di test su veicoli elettrici ed ibridi e di
aeromobili. Nonostante l’alimentazione a batterie, RM3548 è in grado di
erogare una corrente di prova fino a 1 A, con una accuratezza di misura
dell’ordine dello 0.02% su un campo di misura da 0.1 micro
Ω
a 3.5 M
Ω.
E’ molto importante co-
noscerne il valore resi-
stivo per ogni situazio-
ne termica in quanto è
necessario evitare che
durante il funziona-
mento si generi una
eccessiva quantità di
calore, difficilmente
smaltibile. Non è però
possibile misurarne di-
rettamente la tempera-
tura essendo alloggiati
all’interno del corpo
del motore o trasfor-
matore. La soluzione è
di utilizzare una tecnica di misura che abbina resistenza e temperatura,
per poi convertire il valore di resistenza ad un diverso livello di tempera-
tura, e determinarne i livelli intermedi. RM3548 può svolgere la misura e
registrazione di temperatura con cadenza temporale configurabile a
partire da 0.2 secondi. In questo modo è possibile ricostruire la curva di
relazione resistenza/temperatura.
AVE
Premiata con numerosi riconoscimenti, AVE SEAL è la gamma di conte-
nitori stagni che assicurano la protezione da acqua e polvere, anche a
spina inserita e sportello chiuso. I contenitori AVE SEAL consentono l’in-
stallazione dei frutti di tutte le serie da incasso del sistema 45, attraver-
so molteplici soluzioni installative. L’applicazione classica è l’installazio-
ne a parete. Oltre al contenitore da 2 moduli Sistema 45 autoportante
