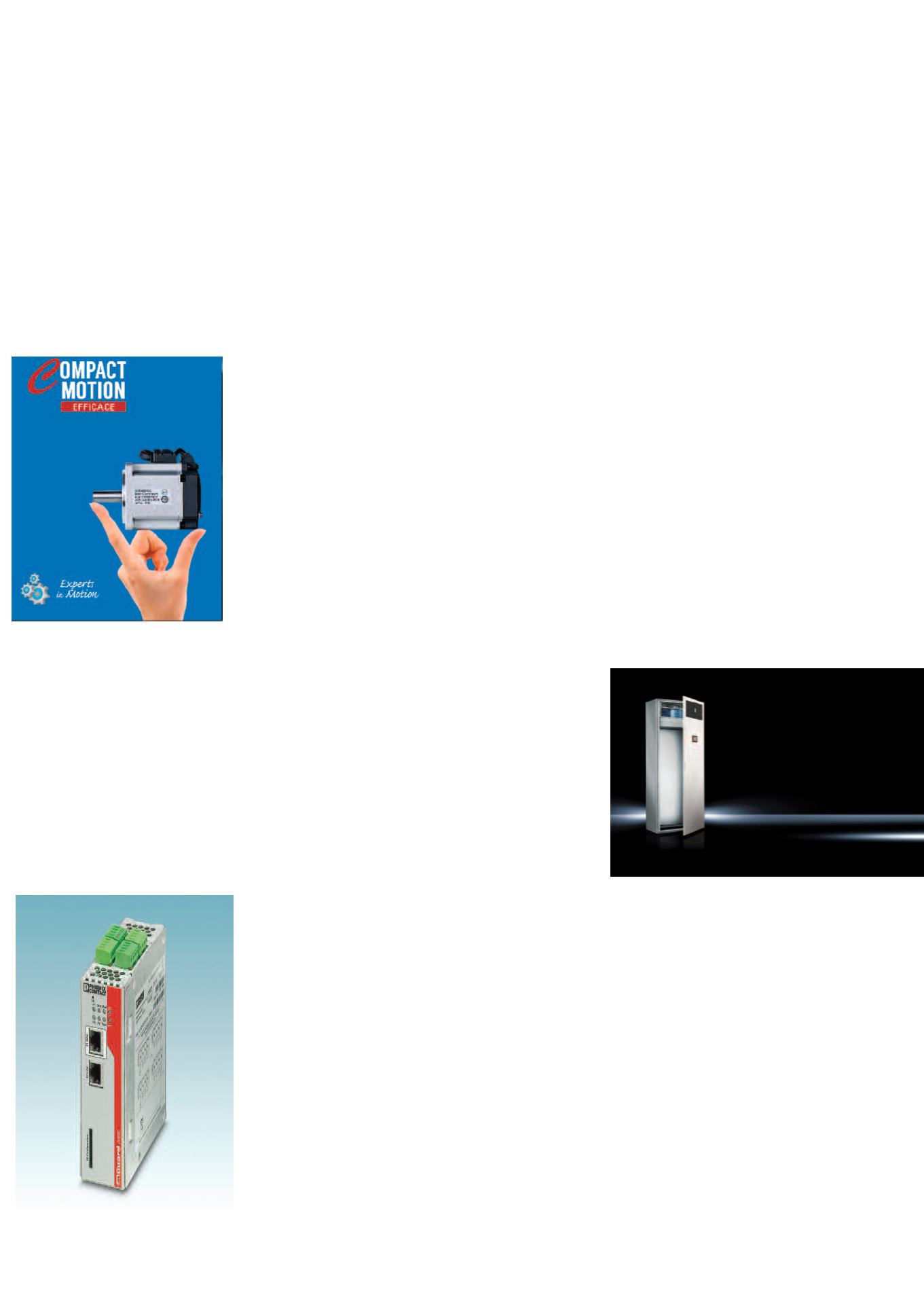

Panasonic Electric Works
Il Compact Motion Efficace di Panasonic è il protagonista nelle varie decli-
nazioni che contraddistinguono l’azienda. La serie MINAS A6 con caratte-
ristiche particolarmente adatte alla robotica e alle microlavorazioni ma an-
che al packaging alla lavorazione metallo ed al tessile, si arricchisce di
nuove versioni EtherCAT e Advanced
Safety presentate in anteprima; si al-
larga sempre più così una gamma di
Servoazionamenti tra le più competi-
tive nel segmento fino ai 15 kW; Ban-
da passante di 3,2 kHz, Modbus con
posizionatore integrato, encoder a 23
bit (sia assoluto che incrementale)
sono alcune delle caratteristiche di
MINAS A6 che verrà mostrato nella
versione di rete MINAS A6N RTEX in
connessione al nuovo PLC FP-XH . Il
Bus di campo EtherCAT sarà l’altro
protagonista, nella ‘colonna’ motion
con i servo connessi, in EtherCAT, al-
la piattaforma PLC FP7. Sempre FP7
in abbinata a MINAS A6 mostrerà i
benefici del posizionatore integrato
che grazie ad una semplice connessione ModBUS ed alla funzione di
“block operation” permette realizza funzioni motion sfruttando anche alcu-
ne funzioni logiche a bordo del driver. Infine la semplicità e la compattez-
za della serie MINAS BL per tutte quelle applicazioni dove la prestazione
attesa ed il budget non vanno d’accordo.
Phoenix Contact
Il conditional firewall per il router di sicurezza FL MGuard di Phoenix
Contact consente di attivare regole specifiche al verificarsi di condizioni
particolari all’interno delle rete protetta dall’apparato stesso.
Per la prima volta, un firewall può essere commutato tra impostazioni le-
gate a differenti stati di funzionamento al semplice verificarsi di eventi
scatenanti. Ciò potrebbe rendersi necessario per autorizzare o inibire
collegamenti specifici durante l’attività produttiva, la manutenzione loca-
le o la manutenzione remota dell’impianto. A titolo di esempio, l’intero
traffico dati in entrata ed in uscita
dalla rete di livello superiore po-
trebbe venir bloccato automatica-
mente all’apertura della porta di un
quadro elettrico. In questo modo, il
tecnico manutentore operante lo-
calmente potrebbe essere isolato
dalla rete di livello superiore in mo-
do semplice ed efficace. Inoltre, gli
aggiornamenti di macchinari ed im-
pianti potrebbero venir autorizzati
solo in determinati momenti, ad
esempio durante gli interventi di
manutenzione programmati. In tale
occasione la persona autorizzata
sarebbe in grado di commutare il fi-
rewall tramite chiave e quindi acce-
dere al server di aggiornamento.
Non sarebbe necessario modifica-
re la configurazione, con risparmio
di tempo e di denaro. Inoltre aumenterebbe il livello di sicurezza perché
modifiche non previste della configurazione sono spesso fonte di errori.
A partire dal firmware 8.1, il conditional firewall è disponibile per dispo-
sitivi della classe 4000.
Rittal
Rittal propone il prototipo di una nuova soluzione integrata per armadi di
comando e sistemi di raffreddamento, destinato a eliminare quasi del
tutto le operazioni di montaggio. La soluzione è declinata in due versio-
ni: una orizzontale plug-in nella zona del tetto e una verticale plug-in nel-
le pareti laterali. Nella soluzione plug-in orizzontale, un condizionatore
da 2kW con tecnologia Blue e+ ed altezza 400 mm è semplicemente in-
serito nei profilati di montaggio posti nella parte superiore dell’armadio,
senza bisogno di alcuna dima di montaggio e con tempi e costi di instal-
lazione minimi. Come struttura di base viene utilizzato l’armadio TS 8 di
Rittal con larghezza 800 mm e profondità 600 mm.
La versione plug-in laterale è una soluzione “slim” con condizionatore
Blue e+ da 2,5 kW e larghezza 300 mm, adatta per il raffreddamento su
un solo lato di armadi singoli o in batteria. Come armadio base viene uti-
lizzato il TS 8 con altezza 2000 mm e profondità 600 mm. Le bocchette
dell’aria sono distanziate tra loro per fornire una ventilazione ottimale.
Poiché l’entrata e l’uscita dell’aria sono previste sul fronte del condizio-
natore, non sono necessarie le distanze minime sul lato o sul retro del-
l’armadio in presenza di pareti. La disposizione degli armadi in batteria
è possibile senza alcun
problema. La tecnolo-
gia Blue e+ funziona
con un sistema ibrido
che combina sistemi di
raffreddamento passi-
vo e attivo, per una no-
tevole riduzione del
consumo energetico Il
touch screen grafico vi-
sualizza tutte le infor-
mazioni necessarie in
un colpo d’occhio oltre
a fornire funzioni di in-
terfaccia e opzioni di comunicazione. L’inserimento delle unità di raffred-
damento può essere effettuato direttamente in fabbrica con tecnica
plug&play. I clienti ricevono un prodotto da una unica fonte e con un uni-
co numero d’ordine, risparmiando sui costi e sui tempi.
Rockwell Automation
Il nuovo controllore CompactLogix™ 5480 che combina le funzionalità di
un classico PAC con l’ambiente windows e il processore Intel i7 va ad ar-
ricchire la famiglia già numerosa famiglia Logix. Si tratta di una CPU
quad-core, con core indipendenti all’interno della stessa architettura. Le
prestazioni eccezionali del processore Intel i7 si riflettono sulle perfor-
mance del controllore in termini di velocità: un esempio su tutti, la possi-
bilità di controllare 100 assi in un millisecondo. Il sistema operativo win-
dows 10 IoT Enterprise embedded che gira su un core con 8 giga di
RAM e 32 di spazio per memory storage, rende il CompactLogix™ 5480
perfetto per la Connected Enterprise. Dotato di una DisplayPort integra-
ta per connettività con monitor ad alta definizione permette la visualizza-
zione immediata dei dati del controllore. Dispone di 2 porte USB 3.0 da
utilizzare per l’eventuale collegamento di un mouse, una tastiera e un
