40
L
a società Elettrocanali, azienda ita-
liana produttrice di sistemi di cana-
lizzazione, apparecchiature indu-
striali, quadri di distribuzione, contenito-
ri da incasso e da parete, tubi protettivi,
raccordi e fissaggi, ha recentemente
ampliato e completato la propria gam-
ma di centralini con i modelli da incasso
per pareti leggere e cartongesso. Ve-
diamo nel dettaglio l’offerta che la so-
cietà propone al mercato.
Centralini e calotte
da parete
Include una gamma completa di centra-
lini e calotte da parete, da 2 a 72 modu-
li, rispondente alle esigenze di prote-
zione e comando dei moderni impianti
di distribuzione.
L’installazione è semplice e agevole
grazie agli accessori in dotazione o di-
sponibili come complemento. Il parti-
colare disegno simmetrico del fondo
non pone nessun vincolo di orienta-
mento in fase di installazione. Le testa-
te e i fianchi perfettamente lisci offrono
la possibilità di raccordare il centralino,
tramite passacavi o raccordi tubo, sen-
za vincoli a predeterminate posizioni o dia-
metri, velocizzando l’installazione. L’elevata
resistenza meccanica assicura la massima
protezione nelle applicazioni esterne, in loca-
li industriali o del terziario avanzato. I centra-
lini da parete con porta sono disponibili nel
classico colore grigio Ral7035 e nel nuovo
colore bianco Ral9001, lo stesso dei minica-
nali e canali, proposti dalla società, per rea-
lizzare impianti di distribuzione con tutti i
componenti della stessa tonalità.
I centralini con porta o senza porta rappresen-
tano una soluzione ideale nella distribuzione
di zona per uffici e abitazioni. La base dei cen-
tralini è alta a sufficienza per garantire l’ingres-
so dei tubi con i raccordi più disparati fino al
diametro di 40 mm, ma allo stesso tempo per-
mette all’installatore di operare senza difficoltà
perché le colonne di fissaggio del coperchio e
delle portamorsettiere sono posizionate lungo
i fianchi, lasciando libere le due testate per
l’ingresso dei cavi e per il cablaggio delle ap-
parecchiature. Il coperchio è simmetrico, per-
tanto la porta può essere incernierata a sini-
stra o a destra indifferentemente, con un an-
golo di apertura superiore a 180°.
Centralini stagni
I centralini stagni con grado di protezione IP
65 rappresentano invece un’ottima soluzione
in luoghi industriali, umidi o esposti alle in-
temperie, alla polvere ed all’inquinamento
degli ambienti urbani e industriali.
La costruzione in tecnopolimero di alta qualità
e privo di alogeni garantisce grande resisten-
za all’invecchiamento indotto dagli agenti at-
mosferici e all’azione dei raggi UV.
La scatola simmetrica, così come il frontale,
a
ttualità
e
lettrotecnica - gennaio/febbraio
2017
- numero
1
permettono la reversibilità della porta e la
completa apertura a 180°. Le portelle dei
centralini possono essere dotate di serratura
di sicurezza a cilindro per il bloccaggio della
portella in posizione chiusa. Le viti di fissag-
gio del coperchio sono prodotte in acciaio
inossidabile ad alta resistenza e una vol-
ta inserite nelle loro sedi nel coperchio
divengono imperdibili. Le pretranciature
di ingresso cavi sono disposte interna-
mente, in questo modo la parete esterna
è liscia e permette un accoppiamento a
filo con altri centralini ed, inoltre, offre
comunque la possibilità di raccordare il
centralino, tramite raccordi tubo o guai-
na, senza vincoli a predeterminate posi-
zioni o diametri.
Lo sviluppo del progetto della serie di
centralini stagni ha coniugato le necessi-
tà tecniche di ottenere un grande spazio
interno, necessario per la corretta dissi-
pazione della potenza sviluppata dalle
apparecchiature contenute e per gestire
correttamente i cablaggi, con una forma
e un design lineare, funzionale e che si
adatti ad ogni circostanza.
Il centralino stagno a 72 moduli è dotato
di finestre modulari a 18 moduli asimme-
triche che permettono di variare la di-
stanza fra le guide Din semplicemente
posizionando le finestre in un senso o
nell’altro, regolando la distanza su tre
misure: 150-175-200 mm.
Analogamente è possibile fissare le gui-
de Din sul fondo nelle diverse posizioni
rispettando quelle scelte per il coper-
chio o viceversa.
La parte inferiore della scatola del cen-
tralino a 72 moduli è predisposta per il
montaggio della piastra di fondo
EC450P8 (285x205).
Per l’ingresso con tubi o guaine Elettrocanali
raccomanda l’impiego dei propri sistemi di
raccordi con grado di protezione IP65 o IP67.
Tutti i centralini da parete sono forniti con tap-
pi copriviti di fissaggio per realizzare il doppio
isolamento, così da essere idonei al montag-
gio con isolamento completo secondo le nor-
me Iec 60670-1/24.
Centralini da incasso
La serie dei centralini da incasso, da 4 a 72
moduli, è declinata nei colori tradizionali e nel-
le nuove collezioni d’arredo in colore nero o
bianco con porta fumé e bianco con porta
opaca. Le soluzioni applicative spaziano dal
residenziale al terziario sempre più caratteriz-
zato da elementi di design coniugati alla fun-
zione tecnica domotica. Le robuste cassette
a cura di Francesca Arcidiacono
centralini
di distribuzione:
la gamma
si amplia

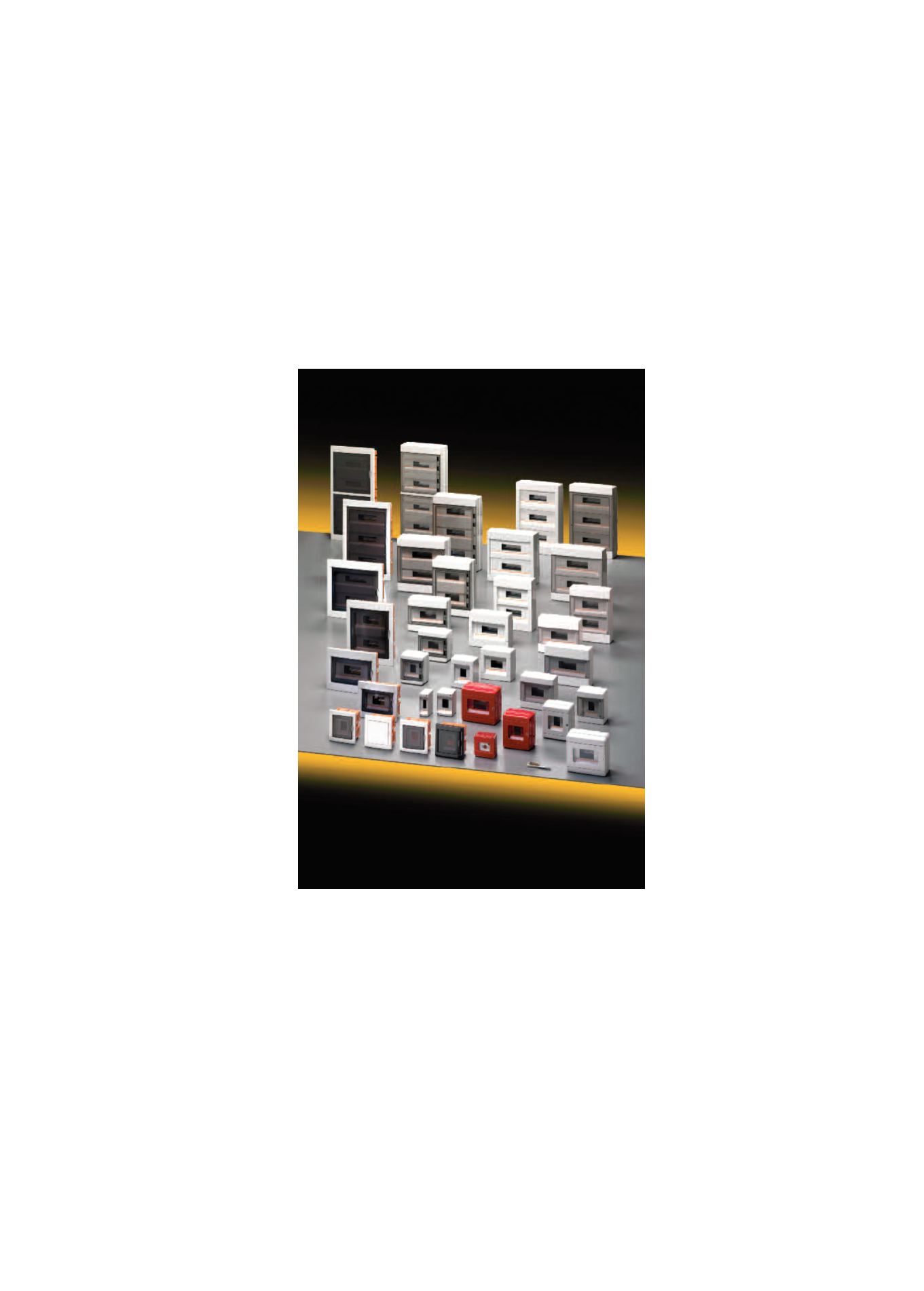

Viene presentata la gamma di centralini
Elettrocanali, da poco ampliata
e completata con i modelli da
incasso per pareti leggere
e cartongesso
