dossier
gestione dell’energia

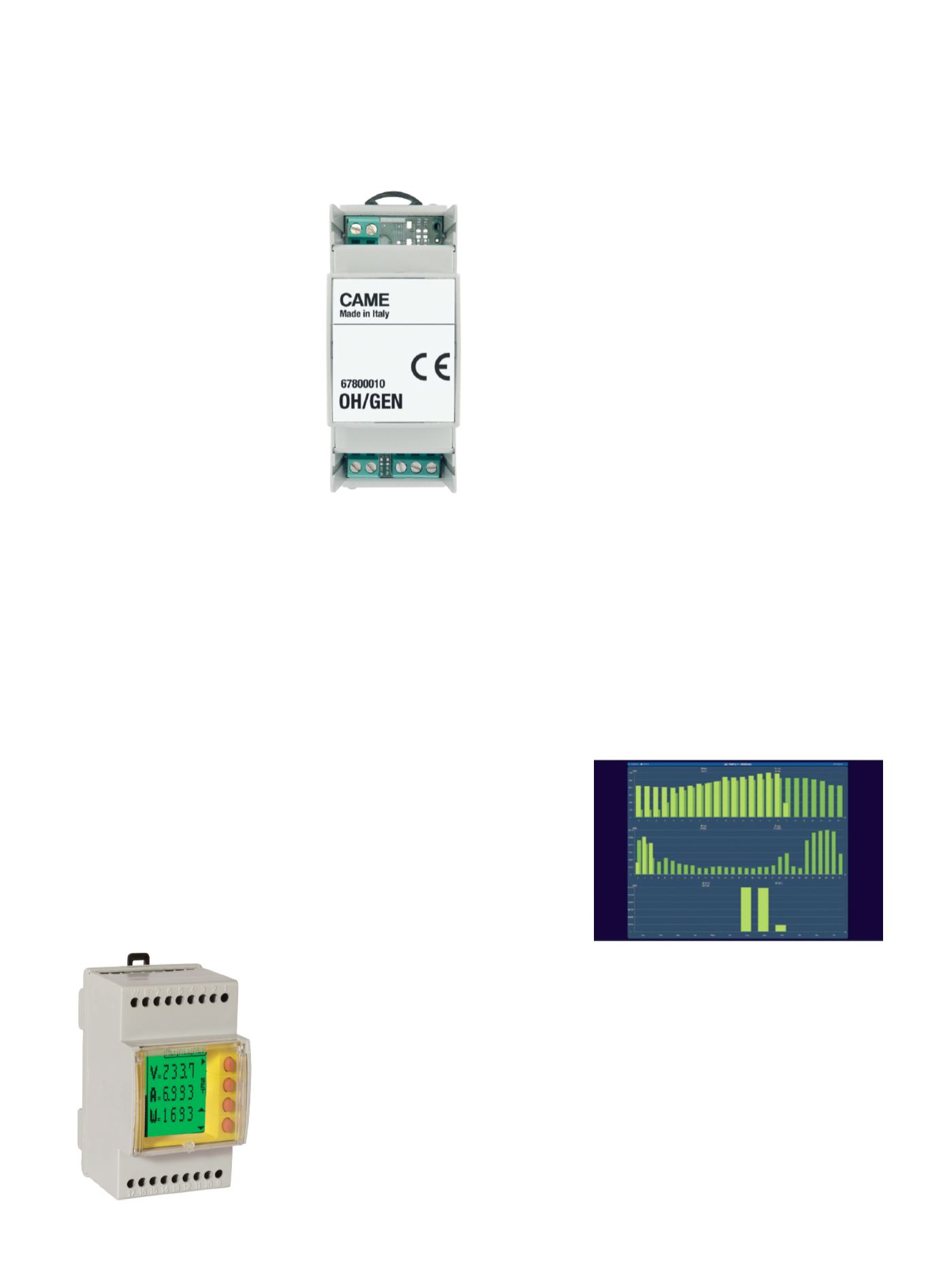

Came
Came presenta OH/GEN un nuovo modu-
lo del sistema domotico AMA con funzion-
alità legate alla gestione dell’energia. Il
dispositivo si contraddistingue per la par-
ticolare versatilità, permette infatti varie
soluzioni impiantistiche selezionabili in
fase di programmazione ed installazione,
di seguito elencate. Grazie alla Centrale di
controllo carichi si possono controllare fi-
no a 8 carichi elettrici, collegandoli e scol-
legandoli dalla linea di alimentazione, sec-
ondo priorità prestabilite, in modo che
l’assorbimento totale non superi i limiti del
contratto di fornitura. La lettura della
potenza totale assorbita viene effettuata tramite un toroide (fornito in
dotazione) e il comando dei carichi può avvenire tramite moduli di usci-
ta a relè del sistema AMA. Collegando il modulo al server di sistema è
possibile visualizzare, su terminale touch screen o su dispositivo por-
tatile munito di apposita APP, i dati istantanei e storici del consumo totale
dei carichi collegati. Con l’Attuatore per controllo carichi con lettura del
consumo del carico controllato, volendo visualizzare il consumo dei sin-
goli carichi controllati (oltre al totale), è possibile utilizzare vari moduli
OH/GEN configurati come moduli di uscita con toroide per la lettura del-
la potenza assorbita. In questo caso ogni modulo OH/GEN attiva e dis-
attiva il carico tramite l’uscita a relè di cui dispone e ne rileva l’assorbi-
mento tramite il toroide. Volendo visualizzare i consumi di più carichi
elettrici è possibile utilizzare OH/GEN configurato come lettore di consu-
mi. Tramite il collegamento di 3 toroidi esterni, permette la lettura della
potenza assorbita da 3 carichi generici. Sul terminale touch screen o su
dispositivo portatile munito di apposita APP è possibile visualizzare i dati
istantanei e storici del consumo di ogni singolo carico. In questa config-
urazione il dispositivo permette anche la lettura dell’energia prodotta e
consumata in impianti alimentati da pannelli fotovoltaici. Il contenitore da
2 moduli DIN permette l’installazione da quadro.
Dossena
Easy Power, di Dossena, è un contatore energetico, un multimetro e ge-
store intelligente dei carichi che monitora continuamente in vero valore
efficace le misure elettriche più significative di un impianto monofase fi-
no a 6,6 kVA massimi. La sua applicazione non richiede TA (trasforma-
tori amperometrici) fino a correnti nominali di 28 A. Easy Power è allog-
giato in un contenitore standard di
soli 3 moduli Din e può essere in-
stallato in una molteplicità di con-
testi: dalle abitazioni, agli uffici, ai
bar, ai negozi e alle piccole uten-
ze. Easy Power ha un design ac-
cattivante ed è dotato di un ampio
e luminoso display che cambia
colore in relazione allo stato di
funzionamento dello strumento.
Azzurro contraddistingue la pro-
grammazione, Verde il normale
funzionamento- misura e Rosso
rappresenta l’intervento – allarme.
E’ un innovativo strumento multi-
funzionale, ma come tutti i prodot-
ti Dossena, mantiene la semplicità nell’utilizzo e nell’installazione. Easy
Power gestisce intelligentemente l’impianto ed in caso di sovraccarico
previene l’interruzione dell’energia, staccando momentaneamente i
carichi non preferenziali, mantenendo alimentato l’impianto ed evitando
i fastidiosi black-out , il buio improvviso, gli elettrodomestici da ripro-
grammare o il contatore da riattivare. I carichi gestiti intelligentemente
torneranno automaticamente a disposizione dell’utente senza incorrere
nel rischio di pericolosi scatti intempestivi. Easy Power Dossena è dota-
to di 3 utili contatori di energia, efficaci per misurare l’energia totale con-
sumata oppure l’energia di singoli periodi di tempo o di lavorazioni par-
ticolari, lasciando inalterato il contatore principale.
Duemmegi
Il modulo Modana di Duemmegi consente il rilevamento di vari parametri
elettrici di una rete trifase o monofase. Il modulo si interfaccia diretta-
mente con il bus Contatto, rendendo le misure immediatamente disponi-
bili e facili da usare. Le misure sono visualizzate anche sul pannello
frontale mediante un display LCD retroilluminato. Grazie al fatto che i
moduli Modana sono collegabili direttamente al Sistema bus Contatto,
che prevede l’utilizzo per il cavo bus di un “normale” cavo elettrico a 4
fili non schermato, posabile in “topologia free” (anello, radiale, ad albero
ecc.) ed anche nei cavidotti con i cavi di potenza (purché venga rispet-
tato il livello di isolamento, come richiesto dalle normative), rappresenta
un interessante strumento per implementare agevolmente un Sistema di
Monitoraggio Energetico anche in impianti esistenti. E’ così possibile re-
alizzare un dettagliato Sistema di Monitoraggio Energetico, molto utile
anche per effettuare la diagnosi energetica in ottemperanza al D.L. n.
102 del 4 luglio 2012. Qualunque fonte di consumo energetico, con-
sumo diretto di elettricità, illuminazione, riscaldamento, motori elettrici,
così come siste-
mi di condizion-
amento, deve
essere gestito in
modo attivo se
si vogliono ot-
tenere risparmi
energetici con-
sistenti e prol-
ungati nel tem-
po. Grazie al-
l’abbinamento
tra il Modana ed
i moduli di usci-
ta a relè del Sistema bus Contatto è inoltre possibile realizzare anche Sis-
temi Attivi di Gestione Carichi molto flessibili, richiesti sia nel caso in cui si
desidera massimizzare l’autoconsumo di energia prodotta da fonti rinnov-
abili (es. fotovoltaico) che in quei contesti in cui la contemporaneità di uti-
lizzo dei carichi elettrici installati rischia di determinare l’intervento del “lim-
itatore” del Contatore del Distributore. Il Sistema consente inoltre di imple-
mentare anche un’efficace gestione degli Allarmi.
Emerson Network Power
Liebert® EFC 300 di Emerson Network Power è il nuovo sistema di
freecooling indiretto con raffreddamento evaporativo che offre
prestazioni migliorate, capacità aggiuntiva e potenza frigorifera fino a
350 kW in una singola unità. Tale capacità consente di raffreddare in mo-
do efficiente ambienti di data center medio-grandi con un numero mini-
