cavi LAN
(acronimo dall’inglese di Lo-
cal Area Network, anche chiamati cavi
ethernet, ed in italiano cavi di rete) sono i
mezzi che permettono la trasmissione dei
dati all’interno di una c.d. rete locale, ovvero
un sistema informatico integrato formato da
computer e dispositivi condivisi (come ad
esempio quelli all’interno di un’abitazione, di
uno stabilimento aziendale, di un complesso
di edifici).
Differenze e caratteristiche
dei cavi LAN
Tale tipologia di cavi è formata da quattro
coppie di doppini binati (twisted pair), che a
loro volta vengono poi cordati tra loro. I pas-
si di cordatura delle singole coppie sono dif-
ferenti, per ridurre le interferenze tra le cop-
pie, la così detta diafonia (ormai conosciuta
specialmente per i cavi LAN con il termine
derivato dall’inglese di NEXT).
Tale breve introduzione per iniziare a capire
le differenze tra le singole categorie di cavi
LAN, e orientarsi all’interno delle sigle.
Normativa cavi EN50288
In Europa la norma che regolamenta i para-
metri standard cui devono attenersi i cavi è
la EN50288. Secondo tale norma i cavi di
tutte le categorie devono avere un’impeden-
za di 100 + o – 5 Ohm a 100 MHz di frequen-
za. La frequenza massima cui può lavorare il
cavo invece, differenzia le singole categorie.

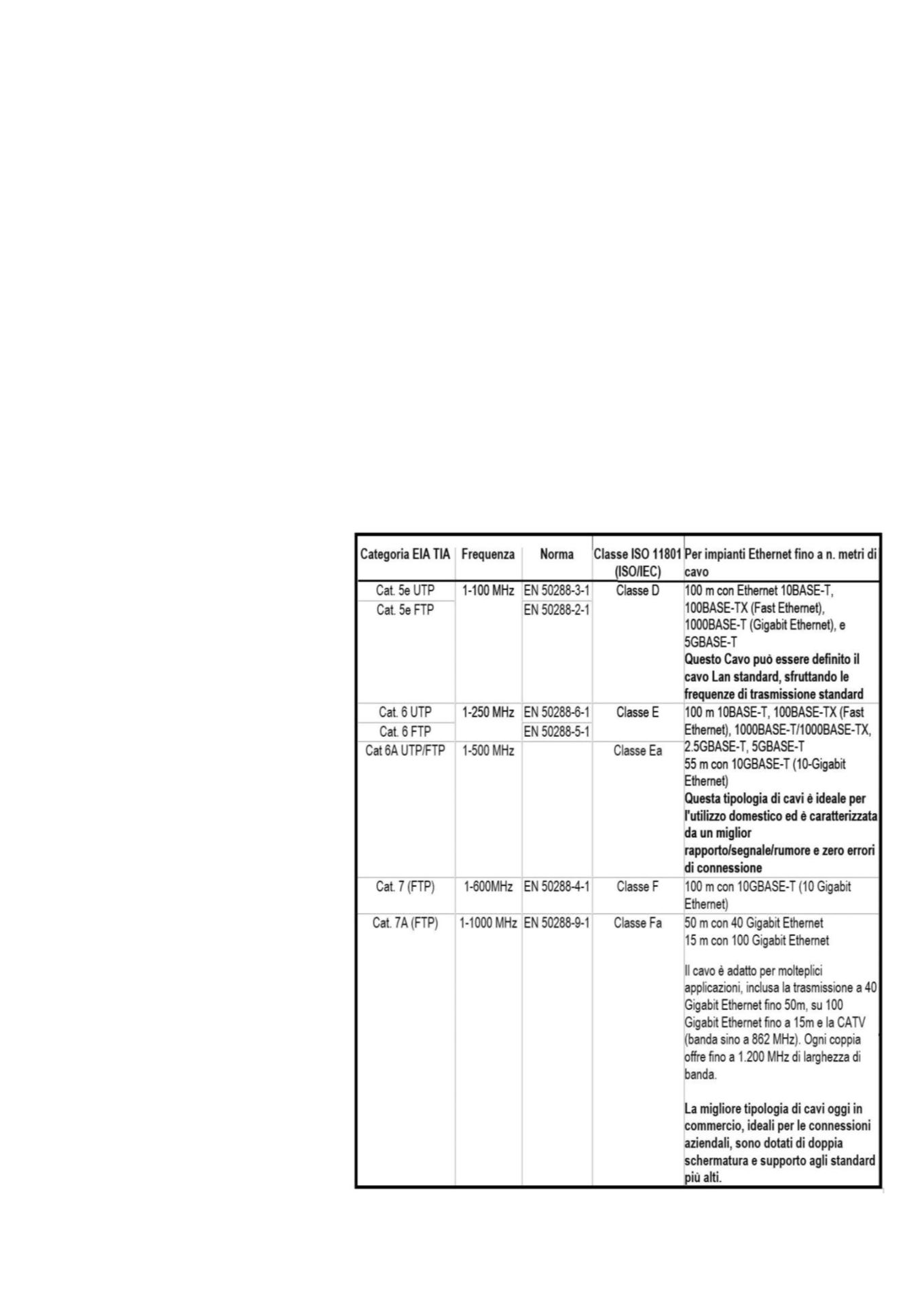

Categorie di cavi
Cat. 5e:
frequenze fino a 100 MHz: fornisce
prestazioni fino a 100 MHz ed è adatto per
applicazioni 10BASE-T, 100BASE-TX (Fast
Ethernet) e 1000BASE-T (Gigabit Ethernet);
Cat. 6 e Cat. 6A:
rispettivamente frequen-
ze fino a 250 e 500 MHz: è adatto per proto-
colli di rete: 10BASE-T, 100BASE-TX (Fast
Ethernet), 1000BASE-T / 1000BASE-TX (Gi-
gabit Ethernet), e 10GBASE-T (10 Gigabit
Ethernet).
a
ttualità
e
lettrotecnica - marzo
2017
- numero
2
di Alberto Scardovi, responsabile di laboratorio e qualità, Cavel Italiana Conduttori
cavi
LAN,
descrizione
e scelta d’uso
Non è più una novità, le reti LAN fanno parte del
comune lavoro di qualunque installatore.
Nel realizzarle però bisogna ben
considerare l’elemento “cavi”
Come scegliere il cavo di rete -
cavo ethernet - cavo LAN
