apparecchi serie CP caratterizzata dalla co-
struzione con coperchio frontale, privo di spi-
goli, dal design moderno e funzionale.
Questa tipologia di canale consente di realizza-
re una canalizzazione dal design classico, gra-
devole, insensibile alle mode, garantendo la
massima funzionalità e la possibilità di installa-
re, anche a posteriori, scatole di supporto per
l’alloggiamento di apparecchiature sia esterna-
mente al canale con scatole a parete, sia sul
canale stesso, tramite raccordi e kit di montag-
gio a catalogo. Costruiti in tecnopolimero a ba-
se di PVC rigido autoestinguente ad elevata re-
sistenza ai raggi UV nei colori bianco RAL9001
e grigio RAL7030, i canali portacavi e porta ap-
parecchi sono installabili a parete e a soffitto.
Negli impianti con una richiesta di elevata se-
zione interna e relativa capacità ricettiva del
singolo scomparto, ELETTROCANALI mette a
disposizione dell’installatore una gamma di di-
mensioni da 40x40 fino a 200x80 mm, in 27 dif-
ferenti dimensioni. Con la possibilità di inserire
a scatto il separatore sezionabile, a partire dal-
la dimensione 80x40, si possono ricavare fino a
4 diversi scomparti, per la distribuzione di cavi
polimero utilizzato nella costruzione che deter-
mina anche la reazione al fuoco del manufatto
e l’emissione o meno di fumi opachi.
I materiali di costruzione
L’offerta di prodotti per impiego generico è as-
sai vasta: realizzati in estruso termoplastico,
materiale in genere autoestinguente, conserva
la sua validità per le normali applicazioni e nel
caso che la caratteristica dell’autoestinguenza
e della non propagazione della fiamma siano le
caratteristiche dominanti della prescrizione.
Quando invece sono più importanti le caratteri-
stiche di bassa tossicità sono disponibili pro-
dotti costruiti con tecnopolimero privo di so-
stanze alogenate, definiti “halogen free” cioè a
bassa emissione di fumi tossici e corrosivi. Le
applicazioni di questi prodotti sono rivolte a im-
pianti realizzati in luoghi chiusi e affollati, quali,
ad esempio, tunnel stradali e metropolitani, ci-
nema, teatri, ospedali, stazioni, aeroporti, ecc.
Mentre la domanda di canali portacavi di que-
sto tipo è ancora limitata, quella per cablaggio
è in costante aumento. La realizzazione dei ca-
nali in materiale plastico, detta estrusione, con-
sente un’ampia libertà di finiture e colori, sovra-
stampe, decorazione, verniciatura, incollaggio
di legni e moquette sulla superficie, di modo
che i canali sono impiegati in ambito civile e ter-
ziario, all’interno e all’aperto, ma anche per
un’applicazione industriale leggera, tipicamen-
te per uffici. Le realizzazioni in metallo sono ri-
volte alla distribuzione primaria che per dimen-
sioni e portata si utilizzano in ambito industriale
e terziario, con materiali diversi secondo le ap-
plicazioni: zincato sendzimir per luoghi asciutti
e riparati, zincato a caldo per applicazioni al-
l’aperto, in acciaio inossidabile per ambienti ag-
gressivi. Un canale quando poi viene posato a
sospensione su mensole assume la definizione
di passerella e quando il fondo è costituito da
pioli longitudinali si definisce “scaletta”. Esisto-
no comunque realizzazioni di canali a passerel-
la e scalette anche in materiali isolanti e compo-
siti comunque valide per caratteristiche di resi-
stenza meccanica e chimica, con il vantaggio
della leggerezza propria di questi materiali.
Le proposte
Nell’ambito dei canali portacavi CTS, Elettroca-
nali presenta la serie di canali portacavi e porta
17
per energia, segnale e telecomunicazione ri-
spettando la separazione fra i diversi circuiti,
secondo la norma CEI 64-8. Provvisti degli ac-
cessori per cambio di direzione, separazione,
supporto di apparecchi civili, prese industriali,
consentono la realizzazione di impianti comple-
ti di distribuzione terminale e supporto appa-
recchiature in ambito civile, terziario e industria-
le. Il fondo preforato consente un’installazione
più veloce e precisa, la disponibilità di collari
fermacavi rende la posa dei cavi più ordinata e
consente la posa anche a soffitto del canale.

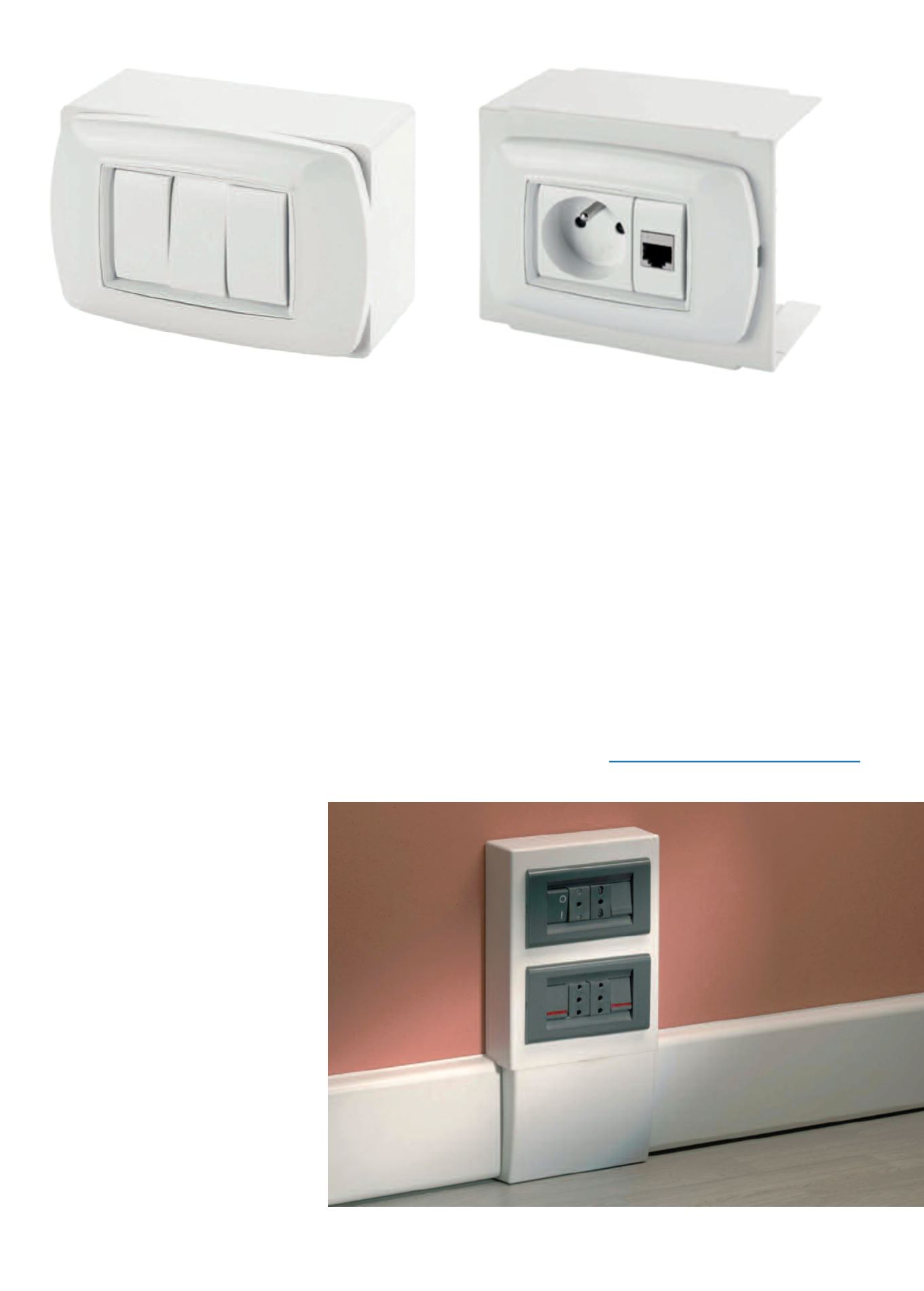

I canali portacavi CP sono integrabili con i si-
stemi di battiscopa e minicanali, nonché con i
centralini di distribuzione realizzati nel medesi-
mo colore dei canali, per risolvere le esigenze
d’installazione e ristrutturazione con un sistema
a vista funzionale, compatto ed elegante.
I sistemi di canali sono realizzati in accordo con
le normative internazionali di riferimento e si fre-
giano delle relative certificazioni, tra le quali i
marchi IMQ ed NF.
*Luca Valsecchi, Elettrocanali
