U
n collegamento BUS, normalmente,
utilizza una trasmissione di tipo seria-
le.
Questa è una modalità di comunicazione
nella quale le informazioni sono inviate una
di seguito all’altra e giungono sequenzial-
mente al ricevente nello stesso ordine in cui
le ha trasmesse il mittente.

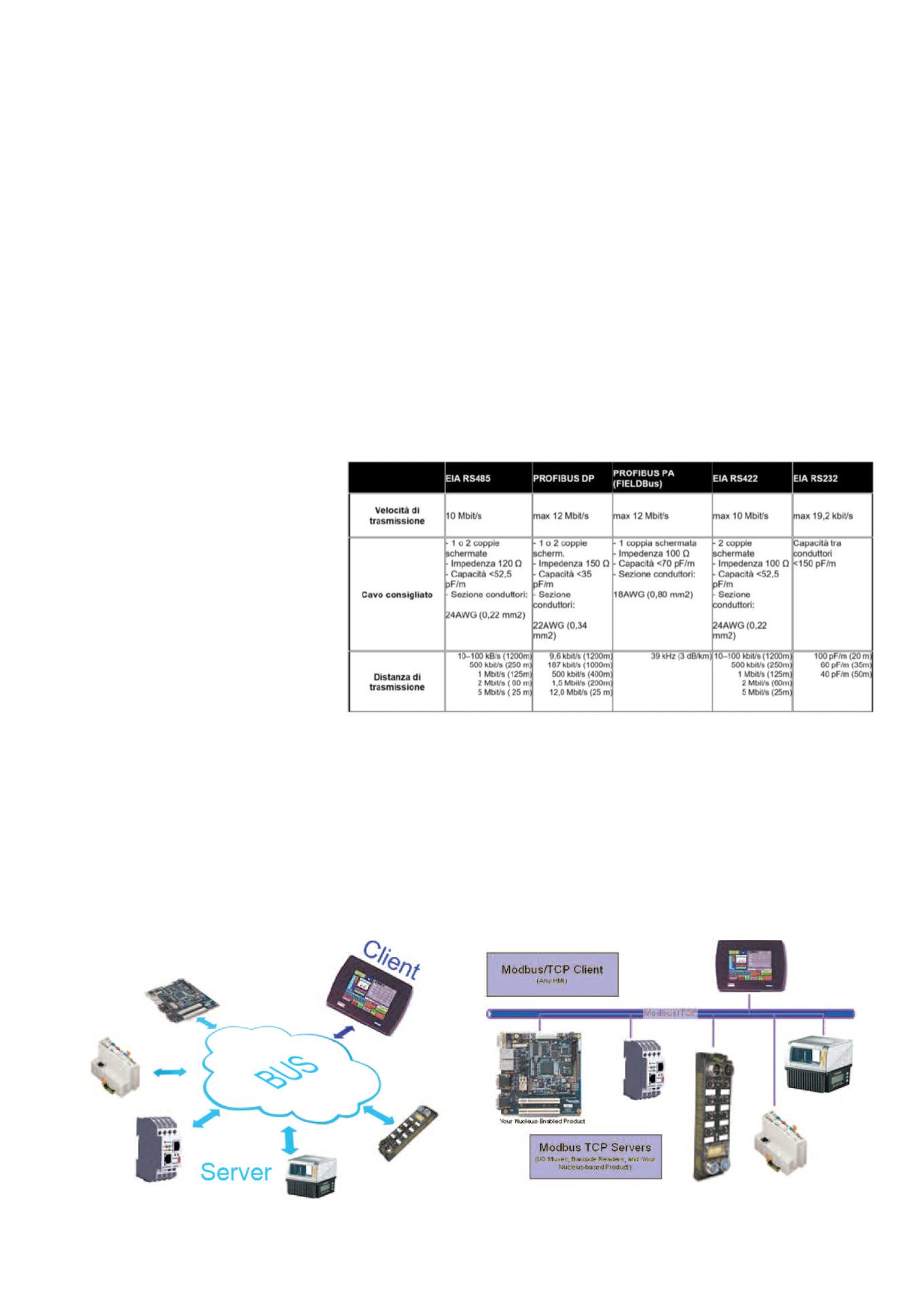

Gli standard di trasmissione seriale più im-
portanti sono l’RS232, RS422 e, in ambito in-
dustriale ma non solo, quello di ultima gene-
razione, l’RS485
.
Questa tecnologia viene spesso preferita ad
altre in quanto, pur lavorando a frequenze
che non superano mai i 62,5 MHz, offre
un’elevata velocità di trasferimento dati,
maggior numero di apparecchiature collega-
bili, minori ingombri dei componenti e quindi
costi minori. Perché una trasmissione seriale
sia efficiente, è necessario che il mezzo sul
quale transita il segnale, ossia il cavo, sia in
grado di garantire le massime prestazioni in
termini sia elettrici che meccanici. Inoltre,
molto spesso, le condizioni ambientali in cui
questi cavi vengono posati, sono particolar-
mente severe e ciò può ripercuotersi negati-
vamente sulle loro caratteristiche.
Le criticità installative
Ecco alcuni esempi di criticità installative:
temperatura:
basse temperature rendono
un cavo rigido e fragile; temperature elevate
degradano i componenti plastici utilizzati
per la sua costruzione. Inoltre, l’attenuazione
del segnale in un normale cavo può cresce-
re dello 0,4% per °C al di sopra di 20°C. A
60°C l’attenuazione potrebbe essere cre-
sciuta del 16% causando una drastica ridu-
a
ttualità
e
lettrotecnica - marzo
2017
- numero
2
zione della sua distanza operativa.
composti chimici
di diversa natura, co-
me i lubrificanti, sono spesso impiegati in
ambiente produttivo. Quelli a base di petro-
lio, se a contatto con il cavo, possono pene-
trare all’interno, causando rigonfiamento
della guaina, che perde le sue proprietà
meccaniche.
interferenze elettromagnetiche,
di
cui un ambiente industriale è particolarmen-
a cura di ITC
cavi seriali
bus
Oggi i sistemi a bus sono sempre considerati tra le
opzioni per un buona realizzazione installativa.
Ed anche la scelta dei cavi
in questo caso è essenziale
