Anche in questo caso le sigle che indicano le
schermature sono acronimi derivanti dalla lin-
gua inglese: inizialmente UTP ed FTP o STP,
che indicavano semplicemente la schermatu-
ra o meno del cavo.
UTP indica Unfoiled Twisted Pair.
FTP o STP sta per Foiled o Shielded Twisted
Pair.
Foiled: nastrato, indica generalmente un na-
stro in alluminio.
Shielded: indica generalmente la trecciatura
con fili in alluminio o rame stagnato).
Con l’evolversi dei cavi e il miglioramento del-
le prestazioni le differenze sono aumentate in
quanto anche le single coppie per le catego-
rie superiori (da 6A in su) possono essere
schermate, principalmente per ridurre la dia-
fonia (Next). Per questo le sigle sono interval-
late da una sbarra spaziatrice. Ciò che la pre-
cede indica la schermatura complessiva del
cavo, ciò che segue la schermatura o meno
del singolo doppino cordato.
U/UTP
: cavo non schermato, né nel com-
plesso né le singole coppie;
F/UTP
: cavo schermato nel complesso con
nastro che avvolge le 4 coppie cordate;
U/FTP
: cavo schermato attarverso la scher-
Cat. 7
: frequenze fino a 600 MHz: è stato
creato per consentire la trasmissione di pro-
tocolli di rete 10 Gigabit Ethernet su 100m di
cavi in rame.
Cat. 7A:
frequenze fino a 1000 (e oltre, so-
no infatti attualmente prodotti cat. 7A testati
a 1200 o addirittura 1500 MHz) introdotti per
trasmissioni fino a 1.000 MHz su 10 Gigabit
Ethernet su 100 m.
Le lettere accanto al numero di categoria stan-
no per:
- e
: enhanced, ovvero maggiorato, migliorato.
- A
: augmented, ovvero aumentato.
Tipologie di schermatura
La schermatura è necessaria laddove si
debba impedire ad interferenze elettroma-
gnetiche esterne di compromettere o peg-
giorare la trasmissione dei segnali.
Si attua generalmente con nastrini di allumi-
nio, o nastrino e treccia in rame stagnato, che
coprono le coppie binate; per le categorie su-
periori che lavorano ad alte frequenze anche
con nastrini che ricoprono le singole coppie,
in modo da migliorare sia la schermatura com-
plessiva, sia i valori del Next (ovvero ridurre le
interferenze tra una coppia e le altre).
15
matura con nastro delle singole coppie;
F o S/FTP
: cavo schermato e sia comples-
sivamente che con nastratura delle singole
coppie;
SF/FTP
: cavo doppiamente schermato con
treccia e nastro nel complesso, le cui singo-
le coppie sono a loro volta singolarmente na-
strate.

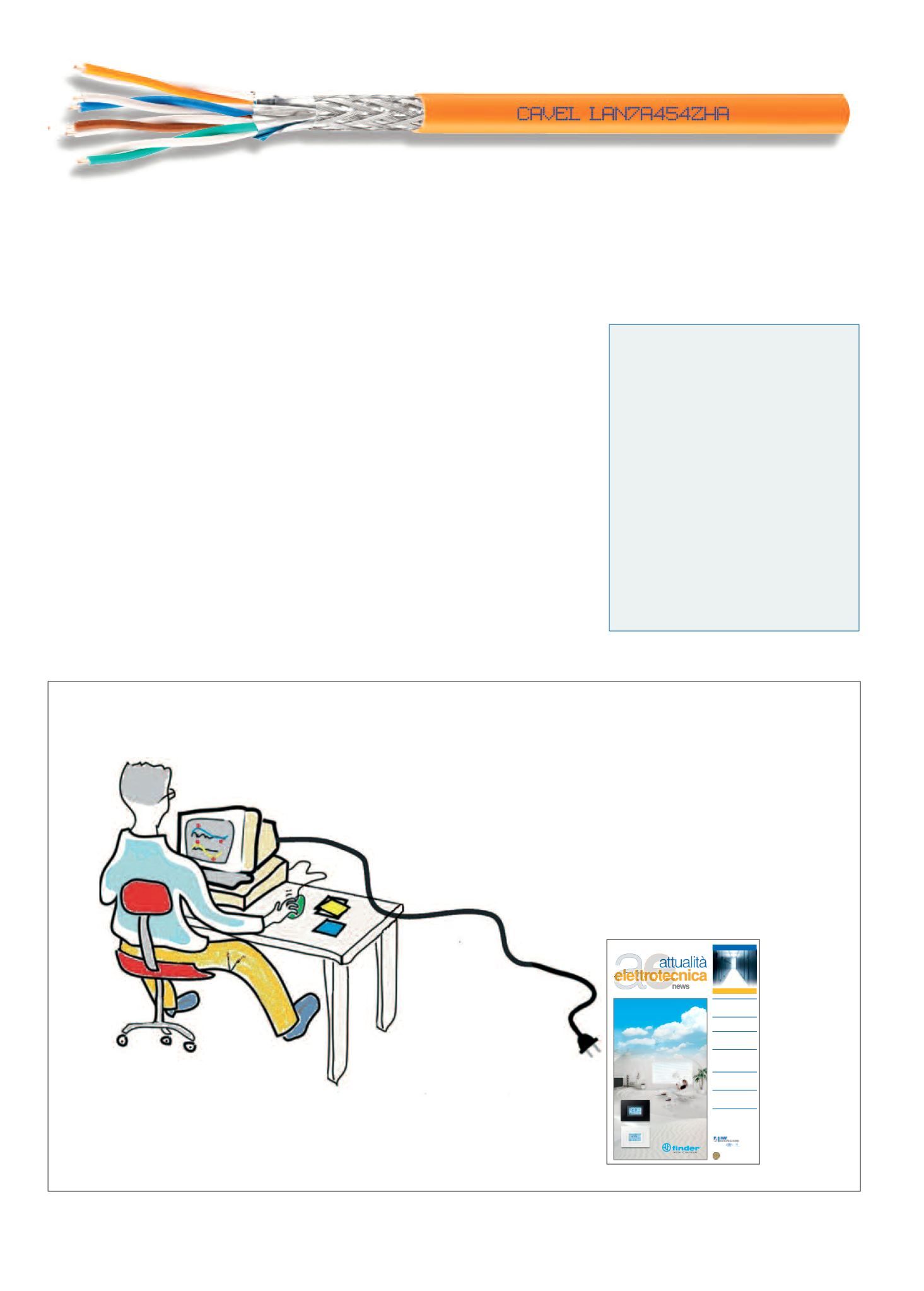

La Italiana Conduttori Srl, dotatasi dei
macchinari di più recente progettazio-
ne per la produzione dei cavi LAN e
della strumentazione di controllo e
collaudo, produce a marchio CAVEL
l’intera gamma di cavi per trasmissio-
ne dati: cat. 5e, 6, e 6A sia schermati
che non, e categorie 7 e 7A, sempre
schermati. Sono inoltre disponibili, a
richiesta dei clienti, cavi LAN studiati
appositamente per avere maggiore
flessibilità (caratterizzati dalla sigla
LANF) nonché cavi speciali sviluppa-
ti su specifiche richieste dei clienti.
