- Centrale termica;
- Pannelli solari termici;
- Gestione valvole di zona (60 circuiti);
- Sistema fognario;
- Ombreggiamento;
- Stazione meteo;
- Energia elettrica, ottimizzata e gestita at-
traverso degli analizzatori di rete;
- Consumi energetici;
- Videosorveglianza attraverso IP Camere
Panasonic.
Attraverso un sistema di supervisione sono
visualizzabili le varie grandezze e parametri
del sistema, con una peculiarità sviluppata
sempre da TeknoRB: il sistema è pensato in
modo ogni evento non previsto/anomalia ge-
neri una mail, senza dunque la necessità di
verifiche sul buon funzionamento di tutti i
componenti.
Comfort costantemente monitorato e control-
lato, ottimizzazione delle risorse, controllo e
gestione in real-time rappresentano dunque
le principali peculiarità di questo intervento
alla cui base, quale cuore tecnologico pul-
sante, domina un sistema a Plc distribuito ma
capace di comunicare in modo rapido e per-
manente. L’impressione è come se la casa
riesca a godere di vita propria, quasi fosse
un organismo vivente.
Massima apertura a future
implementazioni
Proprio come un organismo vivente, vista la
tipologia di struttura, di gestione e, soprattut-
to, grazie alle scelte tecnologiche adottate,
Casa Riga potrebbe in futuro ampliarsi con
nuove implementazioni. Non a caso l’edificio
è stato scelto da un centro di ricerca, la Fon-
dazione Bruno Kessler, per il progetto Geo-
term, il cui scopo è quello di iniettare nel sot-
tosuolo acqua riscaldata dai pannelli solari al
fine di immagazzinare energia termica.
In altre parole l’energia termica non utilizzata
(anche quella ad alta temperatura ndr), viene
iniettata nel sottosuolo nei mesi estivi attra-
verso sonde geotermiche.
Questa energia verrà poi impiegata nel pe-
a
ttualità
e
lettrotecnica - maggio
2015
- numero
4
18
a cura della Redazione
uscite a transistor; 6 canali analogici (4 in-
gressi e 2 uscite) configurabili per segnali in
tensione e corrente, real-time clock integrato,
con possibilità di espansione sino a 360 pun-
ti I/O, e ampia connettività assicurata da 3
canali di comunicazione – RS232C, 422/485,
Ethernet. L’alta velocità di elaborazione e la
grande capacità di memoria programma/dati
rendono questi controllori (programmabili
con software FPWinPro conforme allo stan-
dard IEC61131), ideali per soddisfare le più
diverse applicazioni quali motion control e
gestione di grandezze analogiche.
Sono state installate 16 stazioni con intelli-
genza dislocate nei vari locali, connesse tra
loro via rete Ethernet con l’ausilio di diversi
protocolli. Una scelta che ha permesso di ri-
durre drasticamente i cavi di interconnessio-
ne e di sfruttare la stessa rete sia per gli uti-
lizzi classici di connessione a internet, sia
per la gestione dell’edificio».
Protocolli e circolarità
delle informazioni
Per collegare i 16 Plc dislocati nelle varie zone
sono stati impiegati due protocolli, tenuto con-
to che il modulo FP Web-Server Panasonic qui
impiegato, consente di interfacciarli al mondo
Ethernet/IT-Web Automation. Non occorre
nessuna modifica delle impostazioni del con-
trollore ma è sufficiente assegnare al modulo
FP Web-Server un indirizzo IP e collegarlo al
Plc attraverso le porte disponibili.
Di base è stata utilizzata la rete nativa Plc Link
su rete Ethernet, rete che permette uno scam-
bio di informazioni tra tutti i Plc connessi attra-
verso un’area condivisa con scambio traspa-
rente e continuo». A questa rete, laddove vi è
stata la necessità di gestire una maggiore
quantità di dati, è stata aggiunta la comunica-
zione in Modbus TCP. Nei componenti ausilia-
ri come pompa di calore o macchina dell’aria,
sono stati invece scelti prodotti che fossero in
grado di permettere comunicazioni in Modbus
RTU, al fine di poterli integrare e gestire total-
mente dai Plc. In sintesi, i componenti gestiti
dal sistema integrato sono:
Non capita spesso di vedere applicate
in ambito civile tecnologie e soluzioni
più sovente adottate in ambito
industriale. Eppure l’esito finale
può lasciare stupefatti
C
ontrollo e regolazione della tempera-
tura dell’aria interna, della concentra-
zione (sempre interna) della CO 2 , ge-
stione dell’ombreggiamento, ottimizzazione
dell’energia elettrica e dei consumi energeti-
ci. Si tratta di una piccola parte di quanto è
possibile fare grazie all’intelligente impiego
di sensori e tecnologie più consone al mondo
industriale ma che possono essere applicate

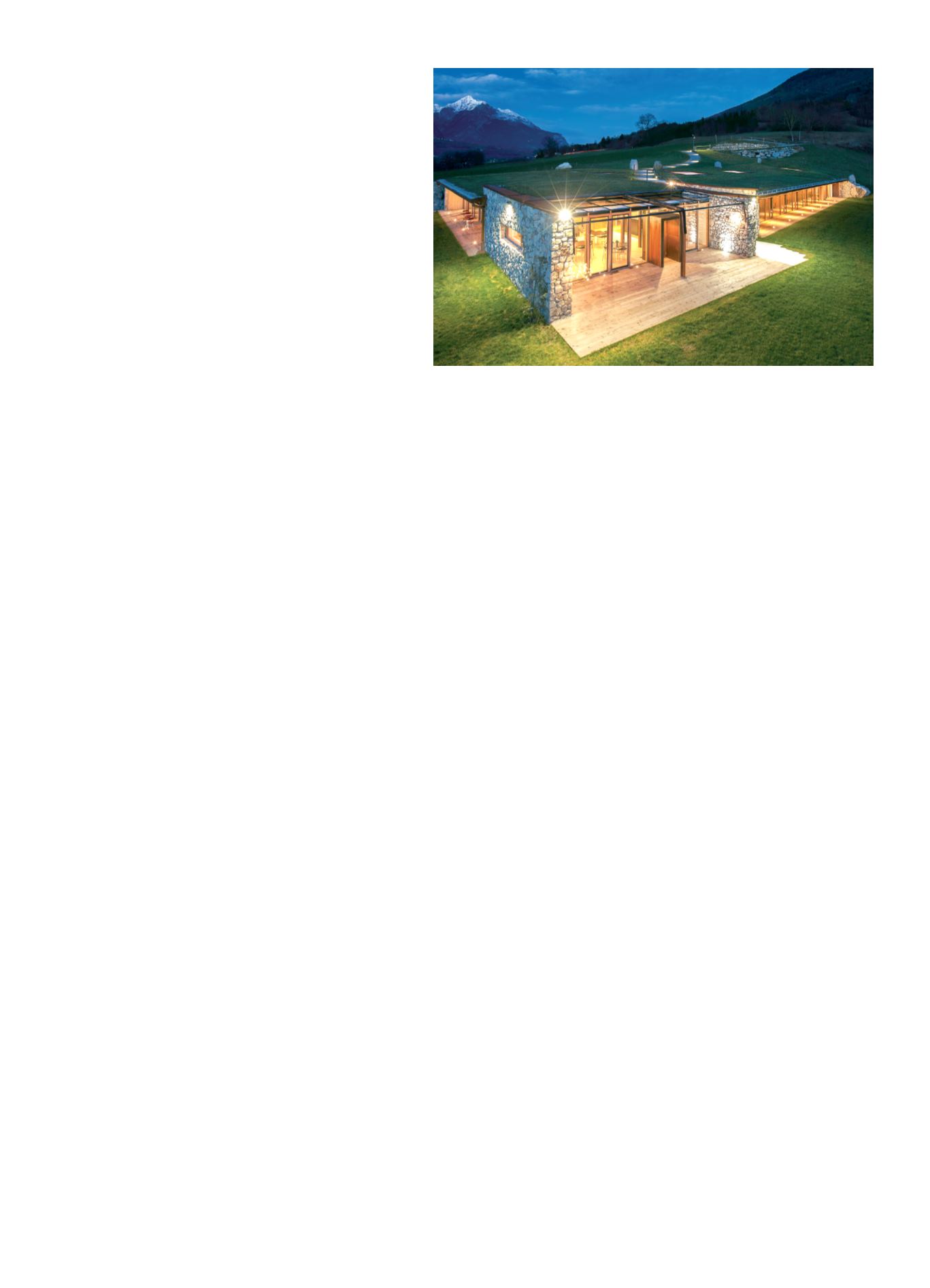

anche in un contesto “più civile”. Come nel
caso di un agriturismo recentemente inaugu-
rato a Comano Terme (TN) in Trentino Alto
Adige, certificato CasaClima, in classe Oro,
pensato per conciliare tradizione, sostenibili-
tà e tecnologia. Negli edifici di una certa di-
mensione normalmente ciascuna sezione
predispone i suoi componenti di gestione af-
finché ogni parte di impianto funzioni corret-
tamente. La conseguenza è che ciascuna
sezione ha delle sue centraline, riscaldamen-
to, macchine dell’aria ecc. Ciò porta ad ave-
re un edificio non ottimizzato poiché i vari
sotto sistemi hanno una loro intelligenza indi-
pendente e, raramente, comunicano tra loro.
Proprio per evitare tale tipo di risultato la
scelta è stata quella di usare un sistema di
Plc e un controllo remoto Panasonic. Scelta
adottata da TeknoRB Soluzioni Tecnologiche
di Cavedine (TN), coinvolta sin dalla fase ini-
ziale del progetto e alla quale è stata affidata
la parte di sviluppo di sistema, la parte elet-
trica e di gestione software.
Il cuore dell’automazione
Dopo un’attenta valutazione dei requisiti e
delle specificità tecniche, la progettazione si
è indirizzata verso un sistema Plc, al posto di
soluzioni KNX o simili normalmente scelte
per questo tipo di applicazioni, ma che per
contro presentano meno aperture nella ge-
stione integrata dei vari impianti. Sono stati
utilizzati Plc Panasonic Fpx-c38, una famiglia
di controllori programmabili di qualità carat-
terizzati da un elevato rappor to
prestazioni/prezzo, in cui convergono funzio-
nalità “all inclusive” a bordo Cpu. Queste ulti-
me offrono, di serie: 24 ingressi digitali e 14
