riodo invernale attraverso la pompa di calore,
migliorandone notevolmente il coefficiente di
prestazione e, di fatto, riducendo i consumi
elettrici.
Il sistema di controllo attuale verrà così
espanso per gestire le nuove sonde di tem-
peratura (alcune anche inserite nel sottosuo-
lo a diverse profondità): tutti i dati verranno
registrati e inviati in modo autonomo dal su-
pervisore al centro di ricerca per le analisi.
La soluzione per l’IT-Web
Automation
Il cuore del controllo non risiede nel solo plc
ma è condiviso con il modulo FP Web Server.
Questa unità permette di gestire i dati del plc
sia in lettura che in scrittura mediante pagine
HTML o codice Java Script con tecnologia
Ajax anche da qualunque internet browser an-
che con dispositivi mobili quali smartphone e
tablet. Il modulo FP Web Server garantisce
ampie possibilità di comunicazione tra dispo-
sitivi di controllo attraverso il protocollo stan-
dard Modbus TCP (Server e Client).
Per il settore specifico del telecontrollo sono
inoltre disponibili i protocolli IEC60870-5-104
e SNMP. Questi protocolli possono essere ap-
poggiati ad una rete Open VPN per realizzare
una VPN criptata e gestire l’infrastruttura in
maniera del tutto trasparente all’utilizzatore.
In base alla tipologia dell’applicazione si può
adottare la soluzione più idonea da utilizzare;
se si desidera la sola comunicazione median-
te SMS è sufficiente collegare un modem GSM
ad un qualsiasi controllore Panasonic serie FP
e utilizzare il software con le librerie “ready to
use” che permettono di gestire rapidamente la
connessione e l’invio dei messaggi.
Se invece si desidera utilizzare le diverse fun-
zionalità messe a disposizione dal modulo FP
Web Server anche in modalità wireless, è suf-
ficiente collegare all’unità un modem
GPRS/HSPA. In questa configurazione è pos-
sibile inviare allarmi via SMS e E-mail con alle-
gato i file dati. Inoltre, collegando l’unità FP
WEB Expansion al modulo FP Web server è
possibile effettuare il data logging via proto-
collo Modbus RTU sulle porte di comunicazio-
ne RS232/RS485 verso dispositivi quali ad
esempio analizzatore di rete. Il dati sono sal-
vati in locale su SD Card e condivisi con PC
remoto tramite servizi FTP Client/Server. Tutte
le funzionalità sono facilmente integrabili gra-
zie alle libreria che rende agevole e “user-
friendly” il modulo FPWEB server.
wstaff.it

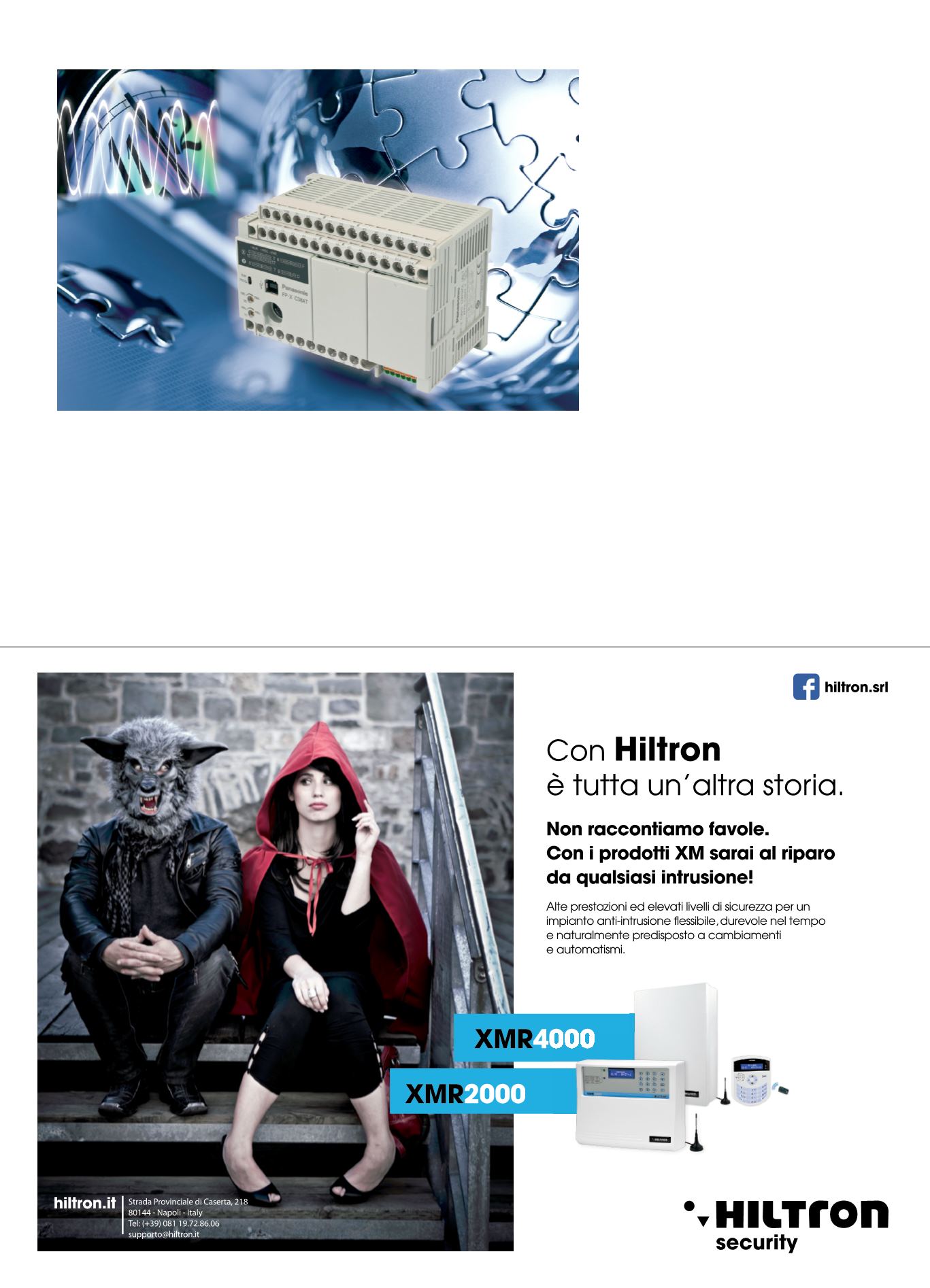

Fpx-c38 Panasonic, Plc compatto con analogiche integrate.
